Sartorius BIOSTAT CultiBag STR Plus 50/50 Twin SW

BIOSTAT CultiBag STR Plus 50/50 Twin SW jest historycznym, fabrycznie skatalogowanym zestawem dwóch jednorazowych bioreaktorów mieszadłowych 50 L z elektrycznymi matami grzejnymi i wspólną wieżą DCU4 Twin. Dokładne kody zamówieniowe to DHP050LOS2B3 dla 208 VAC oraz DHP050LOS2B4 dla 400 VAC. Litera B oznacza bag-holder skid z heating blankets, a S2 — dwa napędy. Pakiet zawiera jedną wieżę Twin SW i dwa holdery 50 L SW; nie jest umownym zestawieniem dwóch pojedynczych urządzeń.

Najważniejsza różnica względem wariantu DW dotyczy energii cieplnej. SW ogrzewa worek bezpośrednio matami zamocowanymi na zewnętrznej powierzchni holdera, nie ma wodnego płaszcza ani aktywnego chłodzenia przez tower. Instrukcja zabrania podłączania górnej maty przed osiągnięciem 25 L, ponieważ odsłonięta strefa może przegrzać i uszkodzić worek. W systemie Twin jeden kontroler obsługuje dwie strony A i C, więc błędne mapowanie, pozostawiony tryb ręczny albo niewłaściwa receptura może narazić jednocześnie dwa batche.

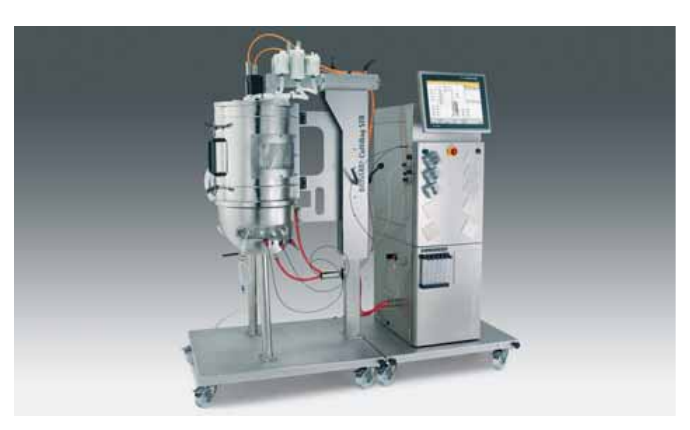

Źródło: Sartorius, karta produktu BIOSTAT CultiBag STR Plus 50L. Fotografia pokazuje pojedynczy 50 L z widocznymi matami i wieżą; jest komponentowym widokiem rodziny, nie pełnym zdjęciem Twin 50/50.

Identyfikacja i granica wariantu

Logika pełnego kodu: DH to disposable hardware, P wersja Plus, 050 skala 50 L, L jednostka objętości, O sensory optyczne, S2 dwa stirrery, B holder z heating blanket, a 3 lub 4 napięcie. Wariant Double Wall używa w tym miejscu litery J. Odczyt B3/B4 z tabliczki jest zatem najprostszym sposobem rozróżnienia systemu SW od podobnego wizualnie DW.

Źródło: Sartorius, BIOSTAT CultiBag STR Plus 50L, tabela Ordering Information. Wiersz DHP050LOS2B3|4 potwierdza jedną wieżę Twin SW i dwa holdery 50 L SW.

Nazwy BIOSTAT CultiBag STR Plus i BIOSTAT STR pierwszej generacji bywają stosowane dla tej samej historycznej platformy; STR2 i STR Generation 3/Biobrain są odrębnymi generacjami.

Mechanika, gabaryty i domena A/C

Holder 50 L jest ruchomą konstrukcją ze stali nierdzewnej z dwiema półkolistymi drzwiami, oknem podglądowym, otworami dla portów bocznych i górnym napędem ze sprzęgłem magnetycznym. W SW zewnętrzne maty są demontowalne do czyszczenia. Przewody, światłowody sond optycznych i tubing muszą być prowadzone tak, aby nie dotykały gorących powierzchni.

Zastana karta podawała szerokość holdera 588 mm, lecz w tabeli instrukcji SBT6010-e-197 dla wersji 50 L widnieje 923 mm. Wartość 588 mm nie została zachowana jako parametr tego modelu. Do projektu miejsca trzeba dodać pojemniki z reagentami, wagi, gazy, dojścia operatorskie oraz przestrzeń na serwis mat i filtrów.

Po napełnieniu dwóch worków do 50 L system przenosi około 100 kg medium ponad masę suchą. Każdy holder musi być zablokowany, a podłoże wypoziomowane. Otwieranie drzwi po napełnieniu jest ograniczone przez procedurę instalacji worka; konstrukcja nie powinna być traktowana jak osłona umożliwiająca dowolny dostęp podczas procesu.

Strony Twin są oznaczane jako A i C. Nazwy kanałów, złączy i elementów polowych zawierają sufiksy odnoszące się do odpowiedniej strony. Inwentaryzacja musi wiązać kanał DCU4, kabel, matę, napęd, MFC, pompę, wagę i sensor z A albo C. Określenie „lewy/prawy” jest zbyt słabe, ponieważ po relokacji i przepięciu kabli może nie odpowiadać konfiguracji logicznej.

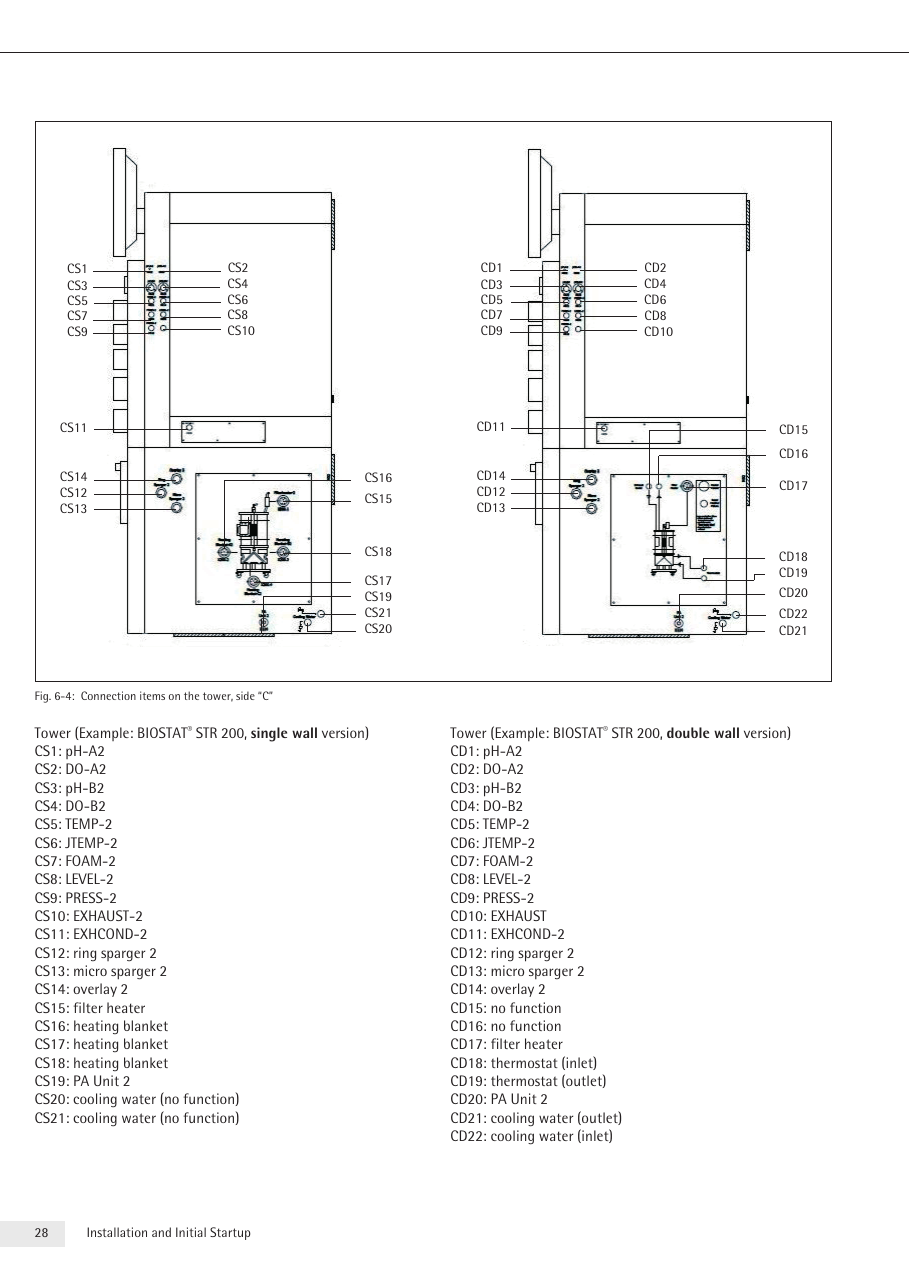

Źródło: Sartorius, Operating Instructions BIOSTAT STR 50–1000, schemat strony C Twin. Rysunek jest rodzinny; dokładne obsadzenie złączy rozstrzyga MCL egzemplarza.

STR Bag 50: zakres, porty i rewizje

Każdy holder pracuje z jednorazowym STR Bag 50 w zakresie 12,5–50 L. Źródła tej generacji rozbieżnie opisują objętość całkowitą: karta z 2009 r. zawiera w narracji 50 L, w tabeli 70 L, a późniejszy katalog/instrukcja około 68 L. Różnica nie zmienia maksimum working volume. Dla konkretnej partii obowiązują article number, drawing, lot, instrukcja worka i kwalifikacja.

Worek ma dwa impellery, linię overlay i sparger, dip tube, dolny odpływ, port sampling, pH, DO, PT100 i pressure. Producent oferował ring sparger albo microsparger oraz wirniki trzy- i sześciopłatowe. Na górze przewidziano dwa wloty gazu, jeden exhaust z filtrami sterylnymi i sześć linii feeding/inoculation. Karta deklaruje USP Class VI, ale dla batch record należy zachować certyfikat konkretnego lotu, dawkę gamma i termin ważności.

Karta procesu powinna wiązać co najmniej: numer worka i lot, stronę A/C, serial holdera, rodzaj impellerów, sparger, sensory i ich wartości kalibracyjne, zakresy MFC, mapę pomp, wersję konfiguracji DCU4 oraz operatora instalacji. Bez takiej relacji trend systemowy nie pozwoli po incydencie stwierdzić, który fizyczny tor kontrolował który batch.

Mieszanie i sprzęgło magnetyczne

Karta produktu z 2009 r. podaje 20–150 rpm. Późniejsza instrukcja BIOSTAT STR 50–1000 dopuszcza dla rozmiaru 50 L maksimum 240 rpm. Jest to rozbieżność rewizji i konfiguracji, a nie zezwolenie na użycie najwyższej wartości. Granicę wyznacza najmniejszy limit z instrukcji konkretnego worka, napędu, impellerów, sprzęgła i kwalifikacji procesu.

Napęd górny łączy się z wałem worka magnetycznie. Przed startem należy sprawdzić położenie top portu, regulację ramienia, prawidłowe zamknięcie sprzęgła, ułożenie worka i drzwi. Nagła różnica między setpointem a prędkością rzeczywistą, drgania, hałas albo wzrost obciążenia są sygnałami błędu mechanicznego lub sterowania. W Twin porównanie A i C może ujawnić anomalię, ale tylko dla procesów o porównywalnej objętości, lepkości i konfiguracji mieszadeł.

Nie należy przenosić do standardowego SW wartości 250–370 rpm z noty CultiBag STR 50 plus MO. Tamto urządzenie było zmodyfikowanym wariantem mikrobiologicznym DW z innym chłodzeniem, baffles, impellerami i gazowaniem. Nie jest specyfikacją DHP050LOS2B3/B4.

Heating Only: budowa i sprzeczność dokumentów

Karta produktu opisuje na holder 1 × 1000 W and 2 × 500 W heating blankets, czyli zapis sugerujący trzy elementy o łącznej mocy 2 kW. Późniejsza instrukcja rodziny mówi, że SW 50 ma dwie części heating jacket, podczas gdy SW 200 ma trzy. Dokumenty mogą odnosić się do innych rewizji lub inaczej liczyć strefy i elementy mocy. Bez MCL, schematu i oględzin nie wolno przyjmować ani liczby dwóch, ani trzech jako uniwersalnego BOM.

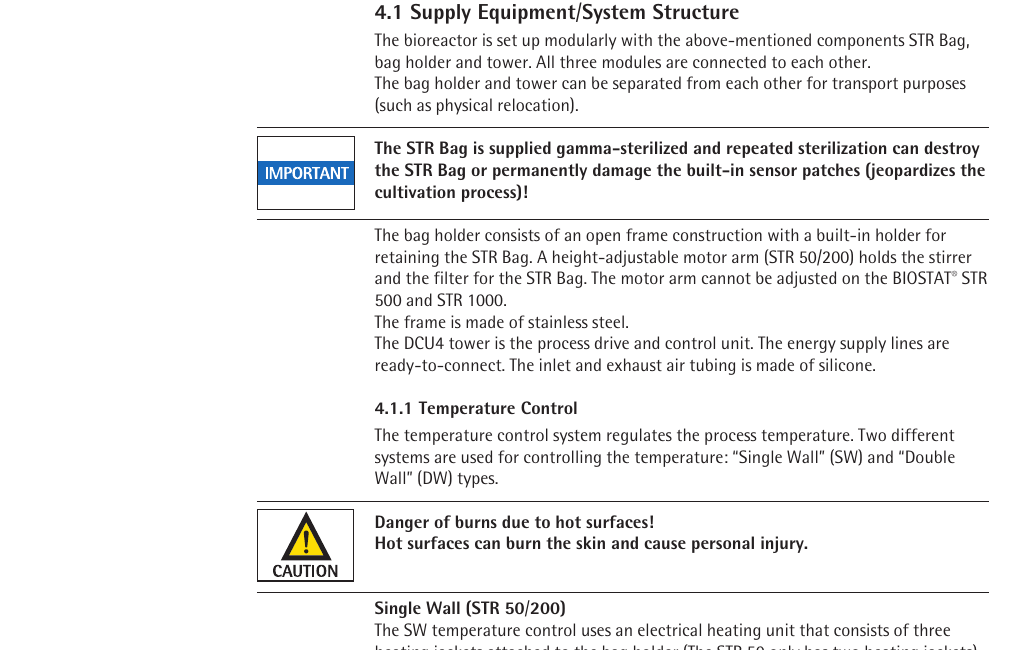

Źródło: Sartorius, Operating Instructions BIOSTAT STR 50–1000, rozdział Temperature Control. Instrukcja wskazuje dla STR 50 dwie części mat, w odróżnieniu od zapisu mocy w starszej karcie produktu.

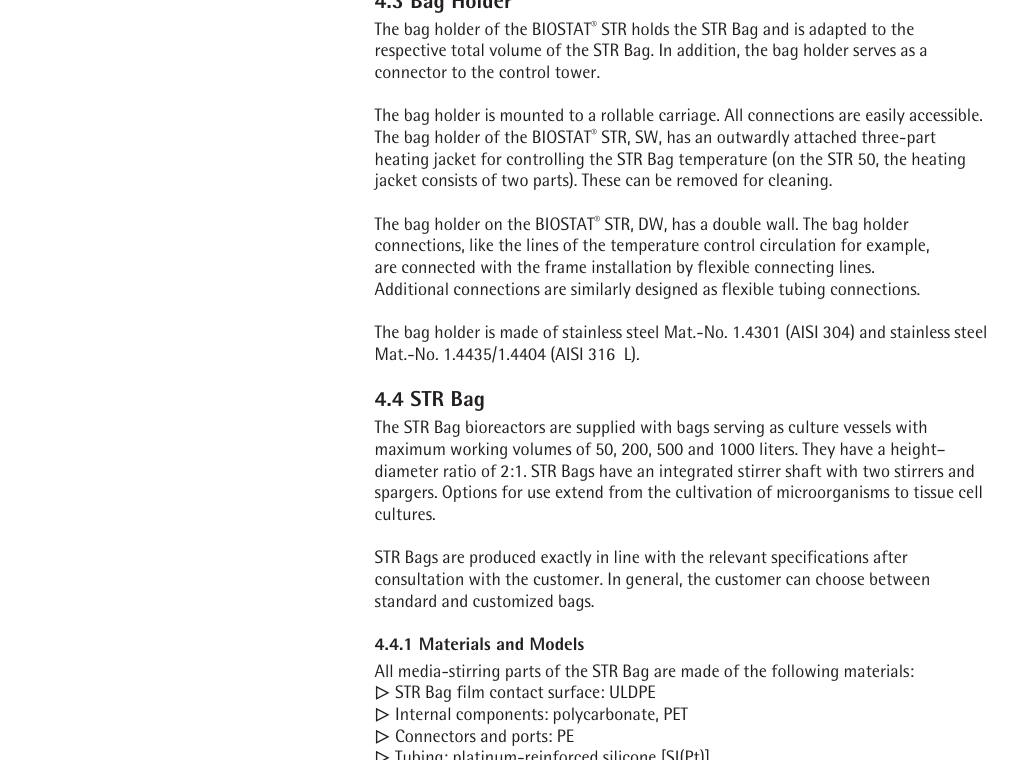

Źródło: Sartorius, Operating Instructions BIOSTAT STR 50–1000, opis bag holdera SW. Kadr dokumentuje zewnętrzne, zdejmowane elementy grzejne; ich exact rewizję należy potwierdzić na urządzeniu.

Zakres katalogowy SW wynosi od temperatury otoczenia do 40°C. Nie ma aktywnego chłodzenia wodnego wbudowanego w tower, więc system nie może samodzielnie zejść poniżej ambient ani szybko odprowadzać ciepła silnie egzotermicznego procesu. Wydajność zależy od temperatury pomieszczenia, medium, wentylacji, ułożenia mat i strat ciepła. Dla obu stron równocześnie należy uwzględnić do około 4 kW znamionowej mocy mat według starszej karty, plus napędy, pompy, panel i filter heaters.

Instrukcja ostrzega przed gorącymi powierzchniami oraz prowadzeniem przewodów i fiber-optic cables przy matach. Po wyłączeniu regulacji maty chłodzą się do temperatury otoczenia, ale nie natychmiast. Automatyczne zabezpieczenie przed przegrzaniem jest wymienione w karcie; jego typ, próg, niezależność od software i test proof należy ustalić dla egzemplarza.

Numer zestawu mat dla STR 50 SW w instrukcji części to BB-8804090. Dodatkowy PT100 mounting sensor tylko dla SW ma numer BB-8804038. Te numery są użyteczne do identyfikacji, ale nie dowodzą, że każdy zachowany system ma oryginalną rewizję komponentu.

Próg 25 L i ryzyko cyberfizyczne

Minimalna objętość robocza worka wynosi 12,5 l, a instrukcja zabrania podłączenia górnej heating jacket przed osiągnięciem 25 l.

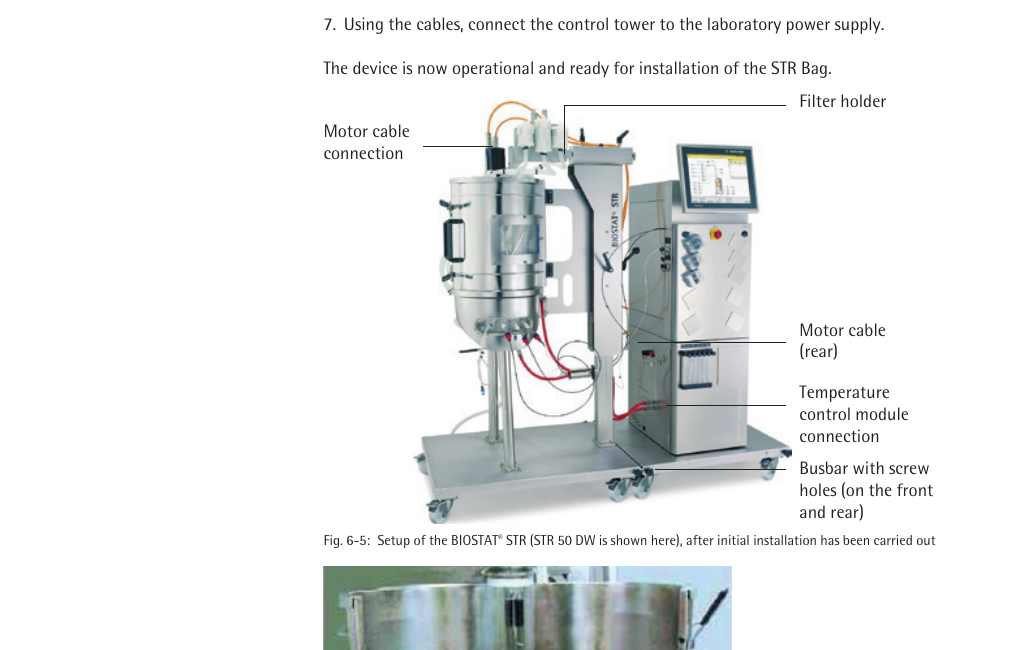

Źródło: Sartorius, Operating Instructions BIOSTAT STR 50–1000, Installation and Initial Startup. Próg dotyczy fizycznego podłączenia górnej strefy, nie tylko setpointu w recepturze.

To zabezpieczenie ma charakter proceduralno-fizyczny. Jeżeli górna mata jest już podłączona, sam pomiar level lub wpis objętości w DCU4 nie musi tworzyć niezależnej blokady bezpieczeństwa. Podczas audytu trzeba ustalić, czy istnieje hardware interlock, thermostat i alarm, czy tylko instrukcja dla operatora. Test wykonuje się bez worka produkcyjnego i z kontrolowanym pomiarem temperatury powierzchni.

Wariant Twin wzmacnia ryzyko błędu kopiowania: receptura przygotowana dla 50 L może aktywować tę samą strefę na stronie z 12,5 L. Maty A i C muszą być oznaczone na obu końcach, a stan output porównany ze stanem fizycznego podłączenia. Po serwisie lub relokacji test obejmuje pojedyncze wymuszenie bez grzania procesowego i potwierdzenie właściwego kanału.

Gazy, rotametry i MFC

Karta przewiduje Air i CO2 do overlay oraz Air, N2, O2 i CO2 do spargera. Dostępnych jest sześć rotametrów, a opcjonalnie do sześciu mass-flow controllers. Zakres standardowo opisany dla każdego toru to 0,53–5,3 L/min dla rotametru albo 0,1–5,0 slpm dla MFC; inne zakresy mogły być zamawiane.

Kody opcji nie są dowodem ich obecności. Dla każdego zainstalowanego MFC trzeba spisać stronę A/C, gaz, model, serial, full scale, jednostkę, kierunek przepływu, datę kalibracji i powiązanie z output DCU4. Błędna skala może powodować rozbieżność między wartością procentową na HMI a przepływem fizycznym.

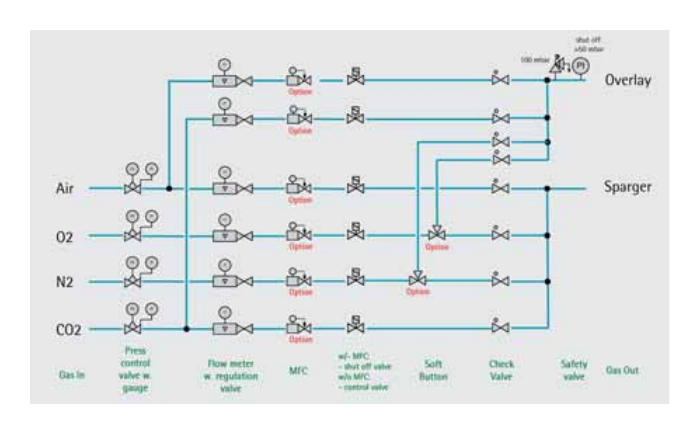

Źródło: Sartorius, BIOSTAT CultiBag STR Plus 50L, Gasflow. Schemat pokazuje opcjonalne MFC/rotametry, zawory i filtry; obsadzenie konkretnej wieży wynika z MCL.

Instrukcja ogranicza całkowite gazowanie do 0,2 vvm, a microsparger do 0,1 vvm. Przy 50 L jest to odpowiednio 10 i 5 L/min, lecz przy 12,5 L tylko 2,5 i 1,25 L/min. Setpoint skopiowany bez przeliczenia objętości może przekroczyć limit czterokrotnie. Inflacja używa overlay do 5 L/min na worek; dwa worki jednocześnie mogą wymagać 10 L/min, ale jest to czynność instalacyjna, nie dopuszczalny stały przepływ dla minimalnej objętości.

Wymagane ciśnienia zasilania to 2–5 bar dla sprężonego powietrza oraz 2–4 bar dla O2, N2 i CO2. Gazy muszą być suche i wolne od oleju oraz pyłu. Brak chłodzenia wodnego nie usuwa wspólnych utilities: rozdzielnia gazu, zasilanie i exhaust nadal mogą być wspólną przyczyną awarii obu stron.

Pressure, exhaust i ochrona worka

Pressure sensor, linia exhaust i zawór bezpieczeństwa tworzą fizyczny tor ochrony. Zagięty tubing, zamknięty clamp, mokry filtr albo pomylone przyłącze może doprowadzić do wzrostu ciśnienia mimo pozornie poprawnego odczytu. Instrukcja wymaga podłączenia pressure sensing line oraz drożności wylotu.

Opcjonalny exhaust cooler i pompa kondensatu ograniczają zawilgocenie filtra. Filter heater jest wymieniony także dla SW, więc gorące elementy znajdują się nie tylko na holderze. Udokumentowane części obejmują pressure sensor BB-8804062, kabel 3 m BB-8804093, pressure safety valve BB-34163124, filter heater 50/200 BB-8804087, bracket coolera BB-34161039, pump BB-34161837 i installation kit BB-34161835.

Drzwi pozostają otwarte podczas inflacji, aby operator mógł ułożyć worek, a następnie są zamykane. Po napełnieniu nie powinno się ich otwierać przed opróżnieniem. Dla SW ma to dodatkowe znaczenie: mata musi przylegać zgodnie z projektem, bez kabli lub pofałdowanego materiału w gorącej strefie.

Sensory, kalibracja i cross-connection

Karta opisuje fabrycznie zainstalowane w worku sensory optyczne pH i DO, reusable PT100 oraz pomiar ciśnienia. Zakresy optyczne wynoszą pH 5,5–8,5 i DO 0–100%. Opcjonalne były wzmacniacze dla sond wielorazowych. PT100 ma numer BB-8804037, a holder sensora 50 L BB-8804032; SW może mieć dodatkowy mounting sensor BB-8804038.

Wartości kalibracyjne optycznego pH są właściwe dla lotu worka. Instrukcja DCU4 pozwala ustawić interwał pomiaru 5–3600 s i rekomenduje 30 s; pamięć EEPROM sensora ma ograniczoną liczbę zapisów. Podany dryf około 0,13 pH na około 10 000 pomiarów dotyczy toru optycznego, nie storage kontrolera.

Najpoważniejszym błędem Twin jest sytuacja, w której PV strony A steruje outputem strony C. Loop-check powinien obejmować bezpieczną zmianę fizyczną jednej sondy i obserwację całego toru: port worka, kabel, amplifier, kanał HMI, controller output i właściwy element wykonawczy. Test „wartość zmienia się na ekranie” nie potwierdza jeszcze poprawnego przypisania sterowania.

Pompy, wagi i przyłącza zewnętrzne

Producent podaje trzy zintegrowane cyfrowe pompy perystaltyczne na stronę, możliwość dwóch dodatkowych pomp i do dwóch wag. Funkcja pompy jest konfigurowalna do pH lub substrate control. Każda głowica powinna mieć udokumentowaną stronę A/C, rolę acid/base/feed/antifoam, źródło, cel, kierunek, tubing, współczynnik kalibracyjny, limit i permissive.

Wieża ma port B1: Ethernet host, mains, połączenie wyrównawcze, wejścia wag, substrate connections i external signals. Karta produktu wymienia Ethernet, cztery RS-232 i cztery external interfaces. Publiczny dokument nie podaje jednak funkcji wszystkich portów, pinoutu ani protokołu dla każdego projektu. Dane te pozyskuje się z electrical diagrams, MCL, konfiguracji i pasywnej obserwacji ruchu.

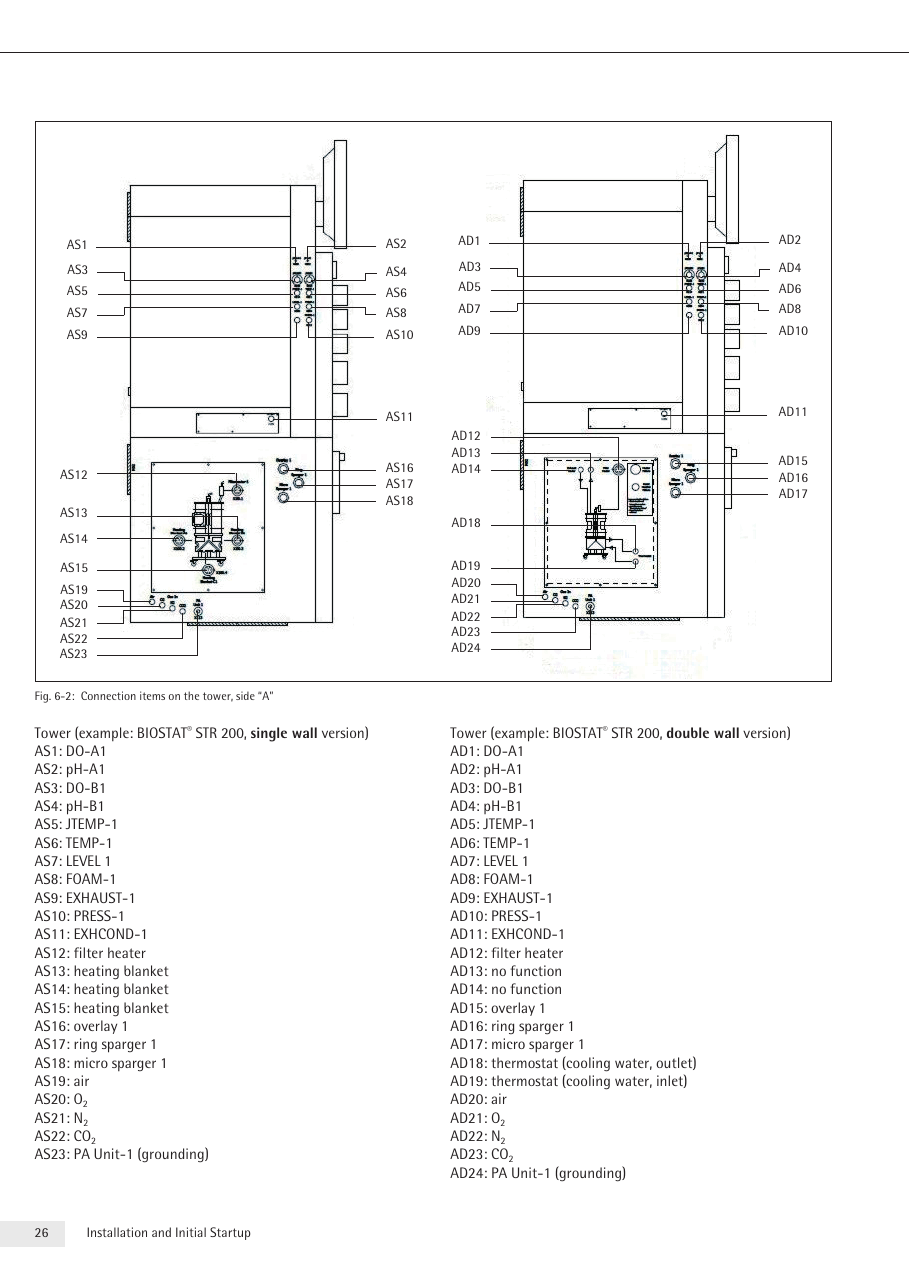

Źródło: Sartorius, Operating Instructions BIOSTAT STR 50–1000, porównanie tower SW/DW. Dla SW widoczne są połączenia heating blanket w miejscach, gdzie DW ma elementy obiegu wody.

DCU4, wersje i nieznany BOM elektroniki

DCU4 jest mikroprocesorową platformą sterowania z kolorowym panelem dotykowym. Interfejs obejmuje Main, Trend, Calibration, Control Loops, Settings, alarmy, logbook i Manual Operation. Widoczne funkcje zależą od konfiguracji oraz Major Components List.

Settings pokazuje pola Hardware, Firmware i Configuration; instrukcja zawiera przykłady w rodzaju Microbox PC420, Firmware X.YY i Version_Unit_Config. Są to przykładowe etykiety ekranu, nie exact BOM każdej wieży Twin. Publicznie nie potwierdzono CPU, rewizji PCB, systemu operacyjnego ani rodzaju storage dla DHP050LOS2B3/B4.

Hasło 19, role i Manual Operation

Instrukcja DCU4 dla BIOSTAT STR dokumentuje historyczne factory standard password 19, obok customer-specific standard password i osobnego hasła Service.

Zmiana hasła powinna nastąpić w zatwierdzonym postoju, po zabezpieczeniu metody recovery i ustaleniu wpływu na serwis. Dostęp do PV ranges, alarmów, parametrów regulatorów i funkcji diagnostycznych musi być ograniczony. Screensaver może wymagać ponownego uwierzytelnienia, lecz nie zastępuje fizycznej kontroli dostępu do panelu.

Manual Operation ma najwyższy priorytet i może odłączyć sygnał od normalnej logiki, symulować wejścia oraz bezpośrednio sterować wyjściami lub regulatorami.

Failtime, Trend i logbook

W Settings konfiguruje się czas, datę, Failtime, screensaver oraz parametry Ethernet: IP, gateway i netmask. Failtime określa reakcję na przerwę w zasilaniu. Krótka przerwa może prowadzić do kontynuacji z ostatnio zapisanymi ustawieniami, a dłuższa — do base state. Dla Twin jest to wspólny parametr recovery, lecz skutki cieplne po obu stronach zależą od ich objętości i aktualnego stanu mat.

Lokalny Trend przechowuje wybrane PV, setpointy i outputs dla okien 1, 12, 24, 36 lub 72 godzin. Dane nie są zapisywane trwale. Logbook rejestruje komunikaty od startu i nie pozwala ich lokalnie edytować, usuwać ani dodawać, ale wyłączenie DCU4 kasuje zawartość. HMI nie jest więc wystarczającym repozytorium batch record ani forensic.

Przy incydencie, o ile bezpieczeństwo fizyczne na to pozwala, przed restartem trzeba sfotografować ekrany, wyeksportować albo przepisać alarmy i logbook, zabezpieczyć Trend oraz pobrać dane MFCS. Czas DCU4 porównuje się z niezależnym źródłem. Gdy worek, temperatura lub ludzie są zagrożeni, natychmiastowe bezpieczne zatrzymanie ma pierwszeństwo, a utrata artefaktów musi zostać jawnie udokumentowana.

Ethernet, MFCS i strefa OT

Karta produktu wymienia BioPAT MFCS/DA: plug-and-play configuration, online data acquisition, sample data management, plotting, export i programming interface, z możliwością upgrade do MFCS/Win. Nie wynika z tego exact wersja dostarczona z każdą wieżą. Instalacja mogła zostać później migrowana, odłączona albo podłączona do zakładowego hosta.

Inwentaryzacja powinna obejmować MAC, IP, gateway, netmask, switch/port, VLAN, widziane hosty, protokoły, kierunek sesji, konta, wersję MFCS, system operacyjny, bazę danych, backup i retencję. RS-232 oraz external I/O są osobnymi ścieżkami; izolacja Ethernetu nie oznacza braku zewnętrznego sterowania.

Wieża powinna pracować w wydzielonej strefie OT. Do MFCS dopuszcza się tylko potwierdzone przepływy, a dostęp serwisowy prowadzi przez zarządzany punkt z rejestrowaniem sesji. Stacja inżynierska nie może być stałym pomostem do sieci biurowej lub Internetu. Kontrole takie jak firewall, allowlista i synchronizacja czasu wdraża się po teście wpływu na tę rewizję systemu.

Scenariusze bezpieczeństwa charakterystyczne dla SW

Scenariusz	Możliwy skutek	Kontrola
górna mata aktywna poniżej 25 L	lokalne przegrzanie i uszkodzenie folii	fizyczna procedura podłączenia, niezależny termostat, test interlocku
zamiana heating blanket A/C	ogrzewanie niewłaściwego batchu	trwałe etykiety i loop-check każdej strefy
pozostawiony Manual Operation	obejście automatyki i alarmów procesu	raport stanów manual i dual control po serwisie
skopiowana receptura 50 L do 12,5 L	nadmierne grzanie lub gazowanie	receptury związane z objętością i zatwierdzanie zmian
błędny PT100 lub kanał TEMP	runaway grzania albo brak dogrzania	porównanie z niezależnym wzorcem i test fail-safe
restart wspólnej wieży	jednoczesna zmiana stanów A/C zależna od Failtime	test recovery bez produktu i zatwierdzona tabela stanów
wyłączenie po incydencie	utrata lokalnego logbooka	capture-before-power-off i trwały historian/MFCS
temperatura pomieszczenia poza bazą	brak zdolności chłodzenia lub zmienny bilans ciepła	monitoring ambient i limity procesu dla Heating Only

W odróżnieniu od DW nie występuje ryzyko cross-connection wody supply/return, ale pojawia się bezpośrednie oddziaływanie grzałki na folię. Odłączenie górnej maty jest kontrolą fizyczną odporniejszą na część błędów software niż sam bit interlocku, pod warunkiem poprawnej procedury i oznaczeń.

Odbiór techniczny egzemplarza legacy

Odbiór powinien obejmować:

1. spisanie DHP050LOS2B3 albo B4, project number, serialu tower i dwóch seriali holderów;
2. porównanie MCL, electrical diagrams i rzeczywistego BOM, zwłaszcza liczby, mocy i rewizji mat;
3. kontrolę drzwi, kółek, sprzęgła, ramienia napędu, powierzchni grzejnych i prowadzenia kabli;
4. potwierdzenie napięcia oraz niezależności termostatów i automatic overtemperature shutdown;
5. test progu 25 L i mapowania dolnej/górnej strefy bez worka produkcyjnego;
6. loop-check A/C dla pH, DO, PT100, pressure, rpm, MFC, pomp, wag, mats i alarmów;
7. zapis Hardware/Firmware/Configuration, czasu, Failtime, accounts, ranges i Manual Operation;
8. inwentaryzację Ethernet, RS-232, external signals, MFCS i rzeczywistych przepływów;
9. backup konfiguracji z SHA-256 oraz kontrolowany test restartu i restore;
10. równoległy water-run obu stron w skrajnych dopuszczonych objętościach i temperaturach.

Cena i rynek wtórny

Anacapa Equipment oferuje używaną control tower Sartorius 8803061 za 12 500 USD; opis wymienia trzy pompy, reagujący panel i komunikat motor failure przy odłączonym vessel.

Klasyfikacja P5 wynika z profesjonalnej skali Twin, automatyki, utilities, kosztów materiałów jednorazowych i walidacji. Nie ma podstaw do publikowania estymowanego przedziału 25–80 tys. USD jako ceny exact pakietu. Wartość egzemplarza zależy przede wszystkim od kompletności, stanu mat i zabezpieczeń termicznych, możliwości pozyskania worków, backupu DCU4, licencji MFCS, schematów i demonstracji obu stron.

Reakcja na incydent i zabezpieczenie dowodów

Równolegle zachowuje się logi switcha, hosta MFCS, systemu operacyjnego, bazy danych i kontroli dostępu. Trzeba odnotować temperaturę otoczenia oraz fizyczny stan podłączenia mat, ponieważ tych informacji może nie być w historianie. Po restarcie nie uruchamia się automatycznie procesu: stan zależy od Failtime, ręcznych wymuszeń i tego, czy górna mata była fizycznie podłączona.

Podejrzenie manipulacji obejmuje nie tylko Ethernet. Zmiany mogły pochodzić z lokalnego HMI, konta Service, MFCS, RS-232, external I/O albo zamiany przewodów. Eksporty otrzymują hash, datę, serial źródła i identyfikator operatora. Fotografie muszą pokazywać oba końce połączeń oraz strony A/C.

Luki dokumentacji publicznej

Do pozyskania z egzemplarza pozostają:

• exact CPU, PCB, OS i storage DCU4;
• pełna lista firmware i sposób autoryzowanej aktualizacji;
• configuration version, MCL i mapowanie I/O;
• liczba oraz moce mat dla konkretnej rewizji 50 SW;
• konstrukcja i niezależność thermostat/overtemperature shutdown;
• protokoły Ethernet, porty TCP/UDP, pinout i funkcje RS-232/external I/O;
• wersja MFCS, host OS, baza i polityka retencji;
• exact cena pierwotna lub kompletnego systemu wtórnego;
• publiczna data zakończenia sprzedaży i wsparcia.

To są jawne braki, nie pola do interpolacji z sąsiednich modeli. Najbardziej wartościowymi źródłami są MCL, electrical diagrams, zdjęcie Settings, kopia konfiguracji, dokumenty IQ/OQ, umowa serwisowa i pasywny zapis komunikacji.
