Pall / Cytiva iCELLis Nano

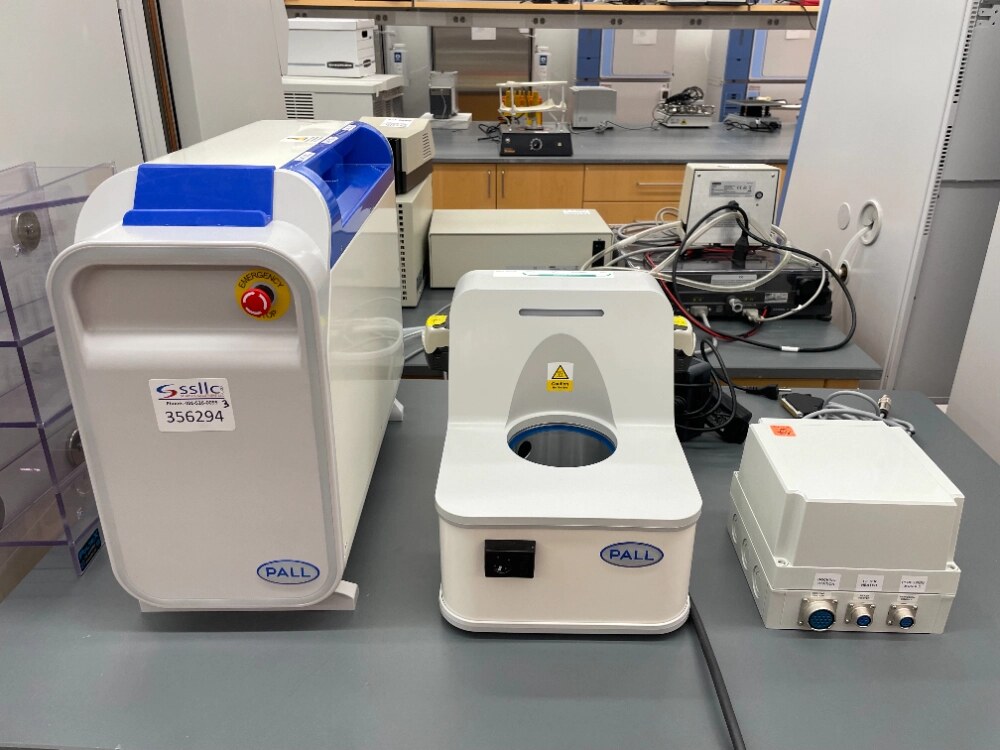

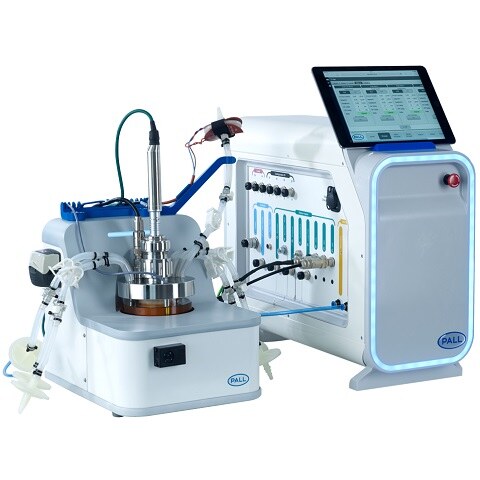

Skala jest opisywana powierzchnią nośnika, nie samą objętością: sześć konfiguracji obejmuje 0,53–4,0 m² przy około 1 L medium. System składa się z naczynia, docking station, mPath control tower, tubing manifolds i serwera mPath Link.

Źródło: Ikeda Rika — iCELLis Nano.

Naczynia i proces

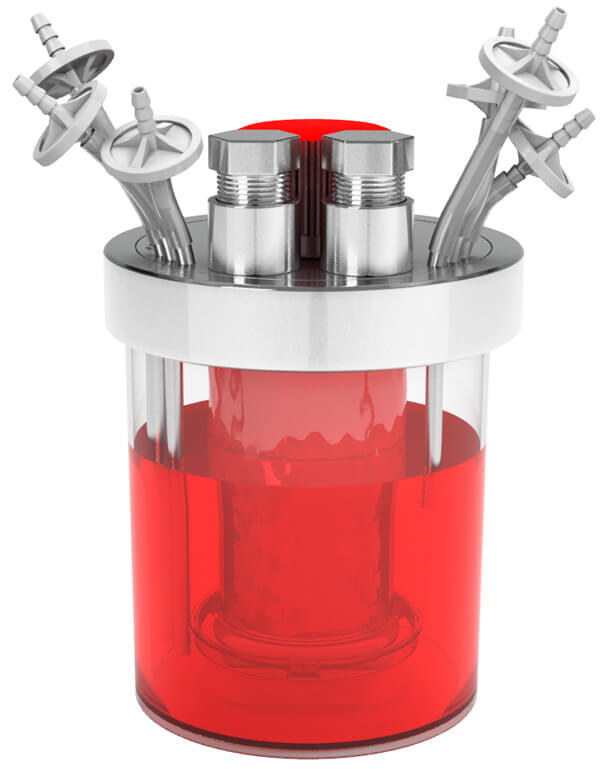

Fixed bed ma średnicę 11 cm oraz wysokość 2, 4 albo 10 cm. Kody naczyń rozciągają się od 4415-40-LC-BM do 4415-200-HC-BM.

Źródło: Antpedia — PALL iCELLis Nano.

Magnetyczne mieszadło 100–1500 rpm cyrkuluje medium przez złoże; falling film odpowiada za bezpęcherzykowy transfer tlenu i stripping CO2. Sześć TMFC ma zakres 0–1000 mL/min dla O2, CO2, N2 i air. Trzy pompy realizują base oraz perfusion in/out. Peltier utrzymuje 20–40°C. Reużywalne elektrochemiczne sondy obejmują pH 0–14 i DO 0–150% air saturation; występuje też pomiar biomasy.

Controller waży 20 kg i ma 230 × 600 × 450 mm, docking station 6,7 kg i 340 × 360 × 290 mm.

Źródło: LabX — Pall iCELLis Nano Bioreactor.

PLC, mPath Link i dostęp zdalny

Bieżąca karta zamówieniowa wskazuje MPATHLINKV3; starszy dokument podawał MPATHLINKV2-RN, co jest dowodem co najmniej dwóch oznaczonych generacji pakietu.

Oficjalny opis wskazuje możliwość integracji z DCS przez OPC UA i dostęp z dowolnego podłączonego urządzenia. Materiały wymieniają aplikacje iOS/Android, zdalne sterowanie oraz e-mail/SMS alarmów. Te funkcje znacznie poszerzają granicę: serwer, telefon, usługa powiadomień, DNS/NTP, certyfikaty i endpoint OPC UA stają się aktywami procesu.

mPath Link V3 — potwierdzony stos

Oddzielna karta mPath Link z 2025 r. precyzuje platformę trzeciej generacji. Standardowy pełny zestaw z serwerem ma kod MPATHLINKV3, wersja lite MPATHLINKV3-LT, a instalacje software-only odpowiednio MPATHLINKV3-S i MPATHLINKV3-S-LT. Dostępne są też kody aktualizacji MPATHLINKV3-U i MPATHLINKV3-U-LT, zaś zapasowy serwer sprzętowy figuruje jako KMPATHLINK-PC.

Minimalne wymagania klienta mPath Link V3 to Windows 10 lub nowszy, czterordzeniowy CPU, 16 GB RAM i 100 GB storage. Konfiguracja rekomendowana ma Windows 10 IoT Enterprise 2019 LTSC lub nowszy i 500 GB. Dostarczany serwer ma Windows 10 IoT Enterprise 2019 LTSC, cztery rdzenie, 16 GB RAM, co najmniej 500 GB i dwa porty Gigabit LAN.

Relacyjny storage to Microsoft SQL Server 2019 Standard. Informacje te tworzą realną listę komponentów do zarządzania podatnościami: Windows, Ignition i jego moduły, Java używana przez daną instalację, SQL Server, sterowniki oraz komponenty przeglądarkowe.

Producent potwierdza architekturę klient–serwer. Interfejs jest zoptymalizowany również pod tablet i telefon. Instalacja i weryfikacja takiego wariantu ma być wykonywana przez serwis Cytiva.

Tożsamość, role i Active Directory

Producent wymienia predefiniowane role administration, operator, supervisor i services.

REST API i OPC UA

OPC UA Server Module jest częścią potwierdzonego stosu Ignition.

Receptury, szablony i scheduler

Scheduler wprowadza ryzyko wykonania w złym czasie lub na złym urządzeniu.

Wyniki pełnego researchu Cytiva, Pall, GE i Xcellerex

Model, generacja i automatyka

Karta opisuje Pall / Cytiva iCELLis Nano. Udokumentowana skala: 0,53–4 m²; około 1 L medium. Nazwy Xcellerex, GE Healthcare Life Sciences, Pall Life Sciences i Cytiva występują w dokumentacji z różnych okresów; samo logo nie określa generacji sterowania.

iCELLis Nano jest laboratoryjnym reaktorem fixed-bed z lokalnym kontrolerem; jego parametry opisuje powierzchnia hodowlana oraz układ perfuzji, nie geometria klasycznego mieszalnika.

Naczynie lub holder, jednorazowy biocontainer, napęd, szafa I/O, panel OIT, stacja software i serwer danych są odrębnymi składnikami. Parametry automatyki są przenoszone między rozmiarami tylko wtedy, gdy ta sama instrukcja jawnie obejmuje oba modele.

Materiał ilustracyjny i interfejsy

Źródła

• iCELLis Single-Use Fixed-Bed Bioreactor Systems — oficjalna karta bieżąca.
• Oficjalna karta wcześniejsza z OPC UA i MPATHLINKV2-RN.
• mPath Link V3 — oficjalna architektura i specyfikacja SCADA.
