Pall / Cytiva Allegro STR 1000

Allegro STR 1000 jest jednorazowym bioreaktorem mieszadłowym do produkcyjnej hodowli komórek w objętości roboczej 300–1000 L. System łączy sześcienny biocontainer, dolny napęd bezpośredni, trzy łopaty typu elephant-ear, płaszcz temperaturowy, sześć cyfrowych regulatorów przepływu gazu, cztery pompy, pomiar masy oraz automatykę rodziny Siemens TIA Portal z panelem PC SIMATIC IPC477D.

Standardowa rodzina Allegro STR została wycofana z nowych zamówień 31 lipca 2024 r. Cytiva pozostawiła konfiguracje custom w okresie ostatnich zamówień do 31 grudnia 2026 r. i zadeklarowała wsparcie zainstalowanej bazy do 31 lipca 2034 r. STR 1000 jest zatem platformą schodzącą, lecz nadal wspieraną — nie produktem bezwarunkowo bieżącym.

Tożsamość i granice modelu

Późniejsza broszura wymienia dwa standardowe numery systemu:

Kod	Wykonanie
STR1000-110NW	Allegro STR 1000, 110 V
STR1000-230W	Allegro STR 1000, 230 V

W starszej dokumentacji występuje rewizja STR1000-JC. Nie jest to Sartorius BIOSTAT STR 1000, Xcellerex XDR-1000 ani Cytiva X-platform X-1000.

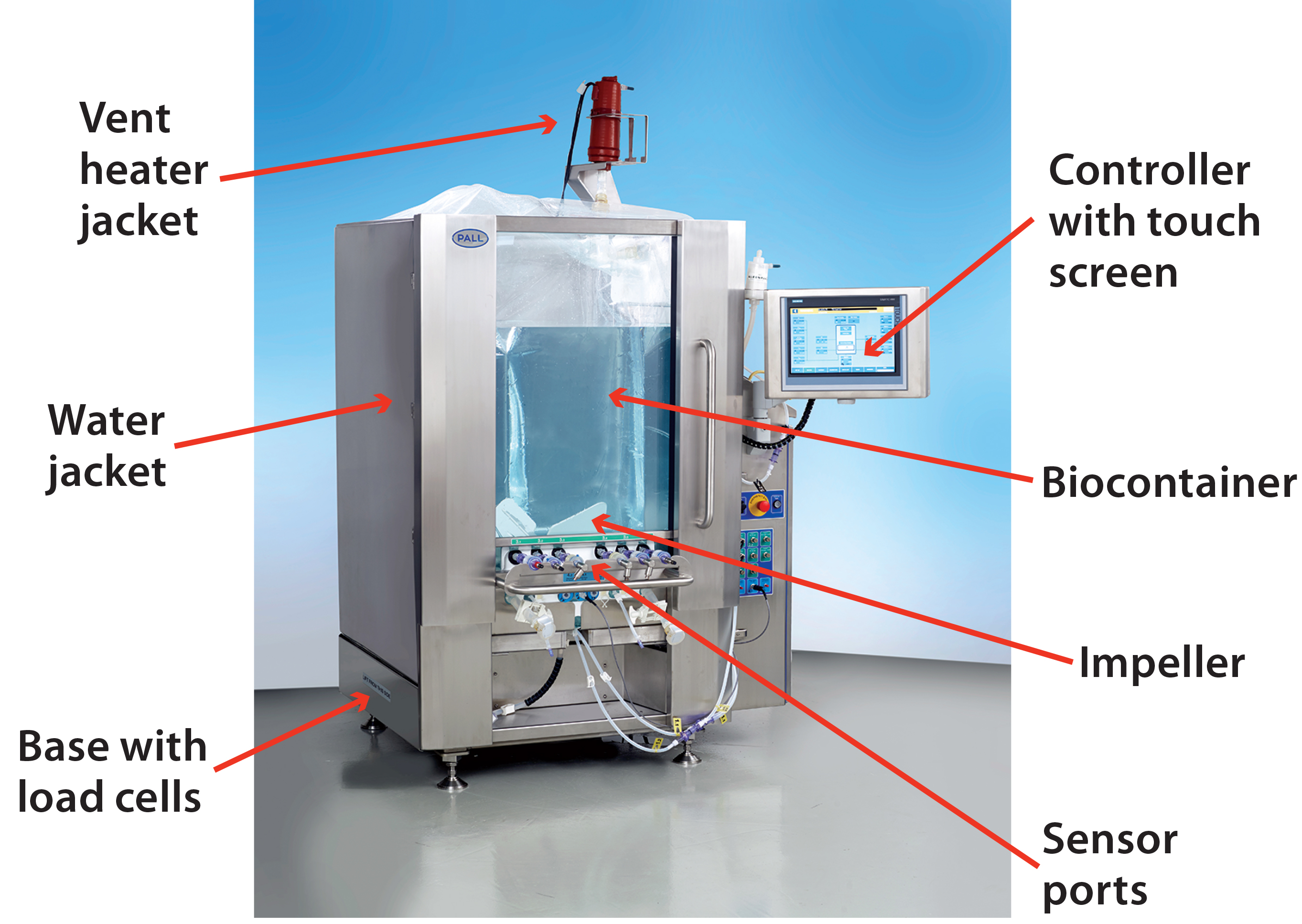

Dokładny Allegro STR 1000 z oznaczeniem płaszcza, heatera filtra, biocontainera, wirnika, portów, load cells i panelu. Źródło: BioProcess International, Nienow, Isailovic i Barrett.

Dwie udokumentowane rewizje sprzętowe

Parametry starszego STR1000-JC i późniejszych STR1000-110NW/230W różnią się w sposób istotny dla instalacji, kalibracji oraz modelu zagrożeń:

Różnice nie są błędem zaokrąglenia. Nowszy holder jest szerszy, płytszy i cięższy, a pełna skala ważenia wzrosła o 400 kg. Do konfiguracji wejścia analogowego, limitów receptury i alarmów należy używać tabliczki oraz arkusza kalibracji konkretnego numeru seryjnego. Dokument późniejszego modelu nie jest podstawą do ustawienia 1500 kg w STR1000-JC.

Nowszy system ma 1610 × 1465 × 2555 mm i masę pustą 970 kg. Są to gabaryty samego stanowiska, nie minimalna przestrzeń serwisowa ani obciążenie stropu podczas procesu. Projekt pomieszczenia musi uwzględnić medium, worek, przewody, TCU, wagi, otwarcie drzwi oraz dostęp do szafy i napędu.

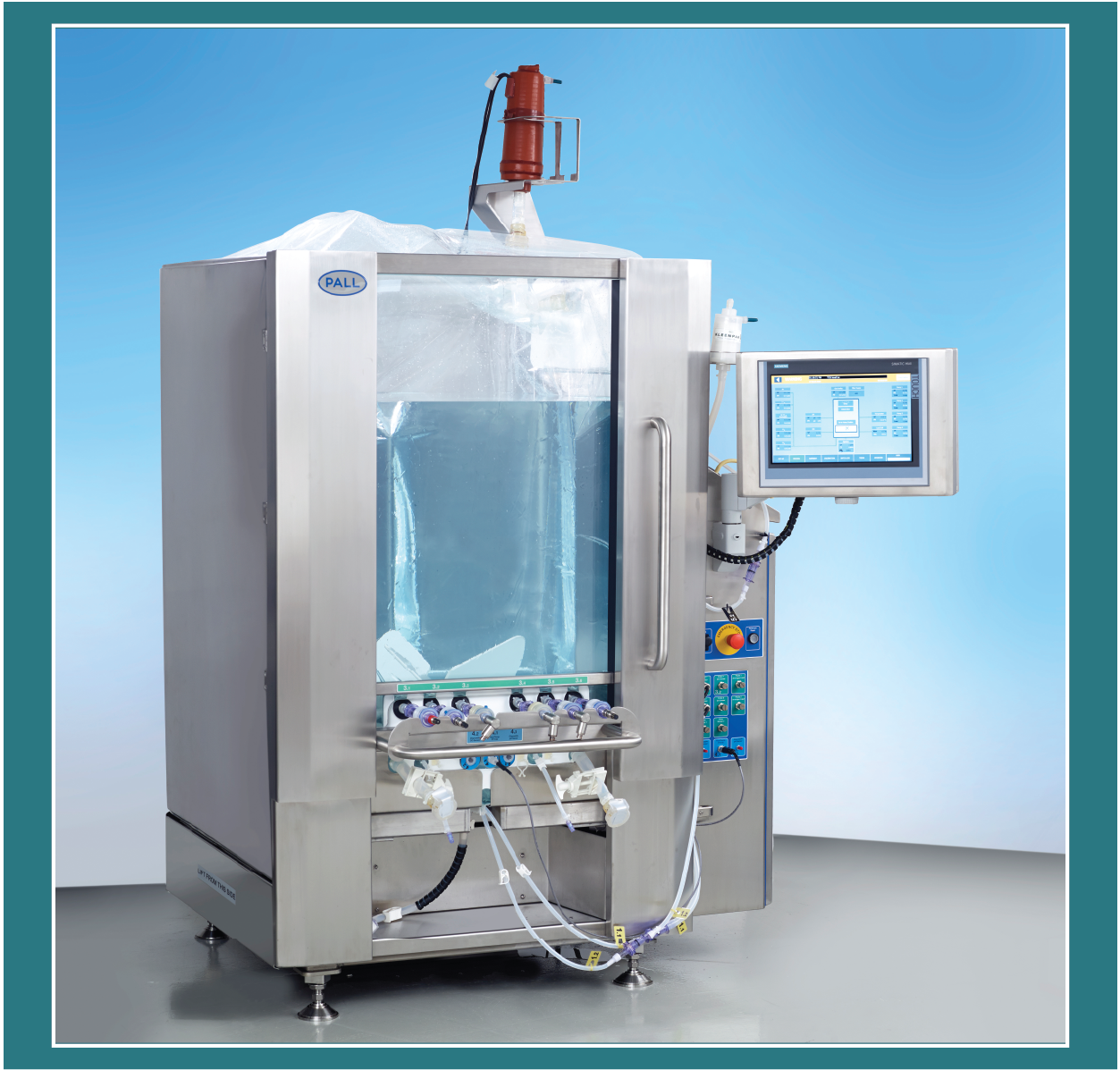

Exact STR 1000 użyty jako ilustracja w analizie kosztowej AAV; strzałki identyfikują główne części stanowiska. Źródło: Cell and Gene Therapy Insights.

Biocontainer, opakowanie i instalacja

Biocontainer ma sześcienną geometrię i trzy przegrody formowane przez holder. Folia Allegro jest przezroczysta i niskoekstrakcyjna, zestaw jest napromieniany gamma, a producent deklaruje 100% testów integralności. Około 25% objętości całkowitej pozostaje jako headspace; numery części worków zależą od portów, sond, spargerów i projektu custom.

W STR 1000 i 2000 sztywna podstawa chroni złożony worek podczas transportu i instalacji. Pakiet układa się na dnie holdera, a prowadzone przez HMI kroki obejmują obudowę uszczelnienia, blokadę, zerowanie ciśnienia, inflację, montaż elementu górnego, zamknięcie drzwi, potwierdzenie poziomu i deflację. Kolorowe numery ograniczają ryzyko zamiany linii. Producent przewiduje instalację i inflację w czasie krótszym niż 30 minut, wykonywaną przez maksymalnie dwóch operatorów.

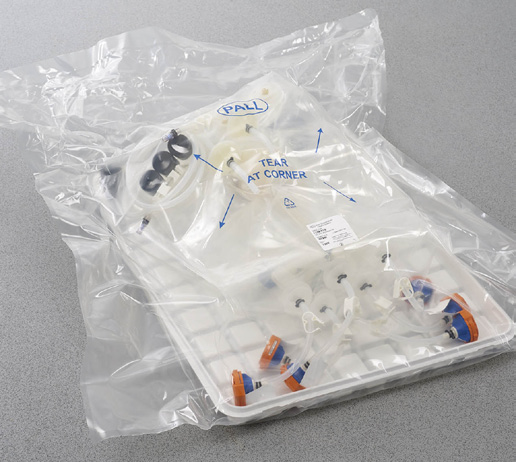

Złożony biocontainer podpisany w broszurze jako Allegro STR 1000. Widoczna sztywna podstawa, etykieta i oznaczenia orientacji. Źródło: Pall/Cytiva USD3117f.

Kleenpak i bezpłciowe Kleenpak Presto są wymieniane jako rozwiązania aseptycznych połączeń rodziny.

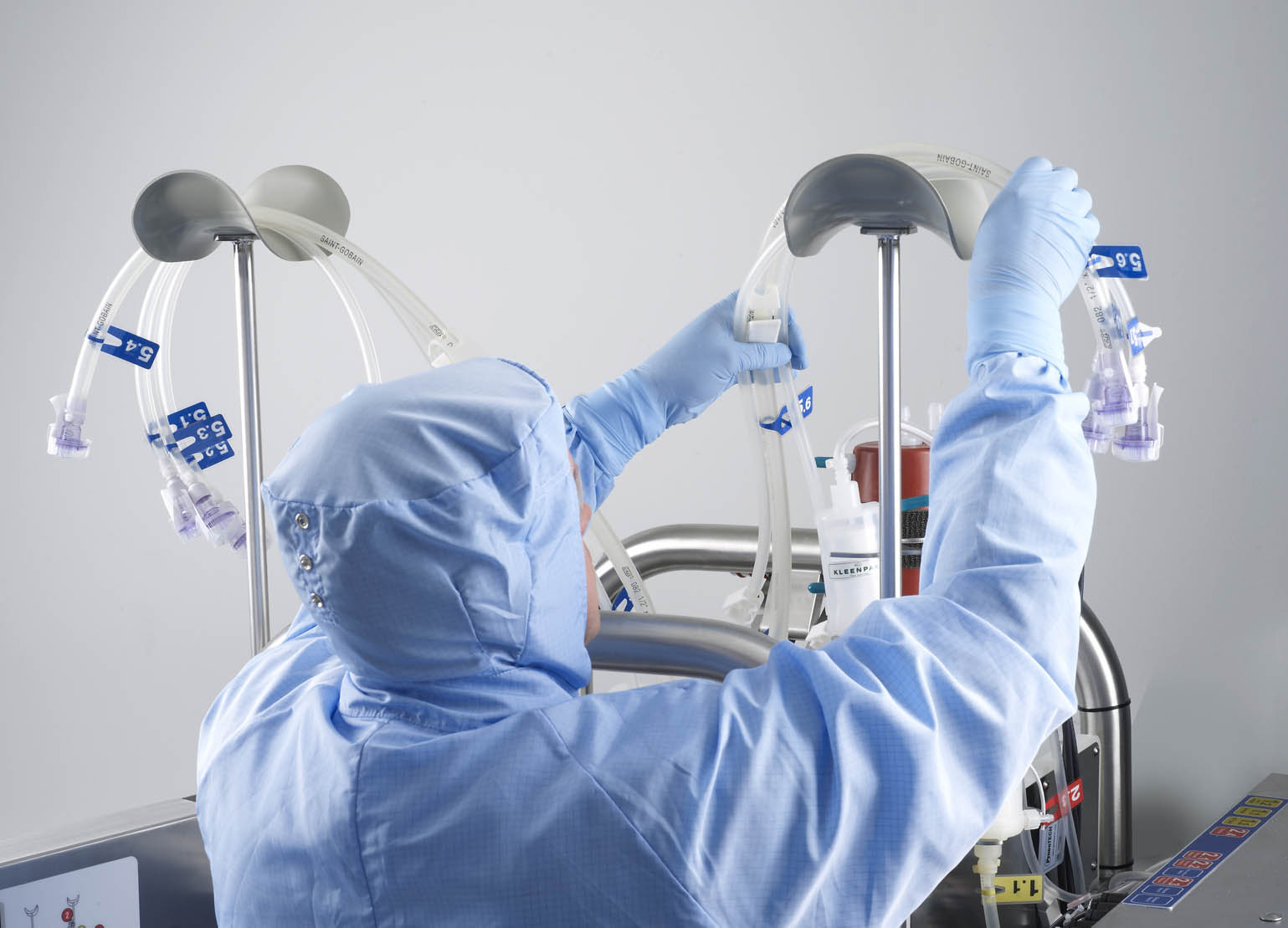

Operator prowadzi ponumerowane linie na górnym ramieniu podpisanym w broszurze jako Allegro STR 1000. Źródło: Pall/Cytiva USD3117f.

Mieszadło, geometria i zakres pracy

Wirnik jest trzyłopatowym mieszadłem elephant-ear o kącie 45°, montowanym od dołu i sprzężonym bezpośrednio z silnikiem przez dynamiczne uszczelnienie. Napęd jest dwukierunkowy: upflow zwiększa cyrkulację ku powierzchni i recyrkulację gazu, a downflow może ułatwiać utrzymanie mikronośników przy mniejszej mocy właściwej. Kierunek jest częścią receptury, nie cechą niezmienną modelu.

Dla STR 1000 opublikowano:

Wartości mocy, przepływu i kLa pochodzą z charakterystyki inżynierskiej; nie są automatycznie znamionowymi limitami każdego worka, MFC i medium. Należy zapisywać objętość, rpm, kierunek, P/V, tip speed, lepkość, temperaturę, vvm i konfigurację spargera. Sam setpoint 80 rpm nie opisuje porównywalnego obciążenia między skalami.

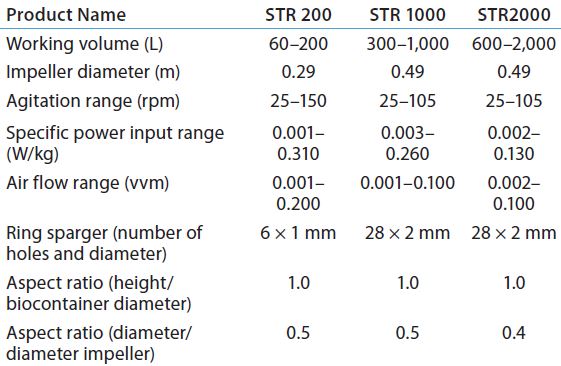

Tabela porównuje exact STR 1000 z sąsiednimi skalami: 0,49 m, 25–105 rpm, maksymalnie 0,260 W/kg, 0,001–0,100 vvm i 28×2 mm. Źródło: BioProcess International.

Próby exact 1000 L

Publikacja Irfan i in. dotyczy dokładnie Allegro STR 1000 i jest dostępna na licencji CC BY 4.0. Badano mieszanie, kLa O2 i usuwanie CO₂ w symulancie medium zawierającym bufor wodorowęglanowy, Pluronic F68 i antifoam A.

W próbie mieszania osiem sond pH umieszczono w różnych punktach. Do 1000 L symulantu w temperaturze otoczenia podawano jednorazowo 4 M NaOH, a czas definiowano jako osiągnięcie 100 ±5% końcowego pH. Autorzy nie stwierdzili istotnej różnicy między ośmioma pozycjami, co ogranicza ryzyko niewidocznych stref martwych w warunkach testu.

Dla kLa O2 i ewakuacji CO₂ wykorzystywano dwie sondy w standardowych insertach P1 i P2. Do próby strippingu 1000 L ogrzewano do 37°C, obniżano pH do 6,5 za pomocą CO₂ i stabilizowano przez dwie minuty; następnie mierzono początkowe pCO₂ i podawano powietrze przez ring sparger. Model DOE rozdzielono na zakresy 25–65 oraz 65–105 rpm z powodu zmiany krzywizny odpowiedzi. To szczegół ważny przy walidacji modelu lub wykrywaniu nieliniowej zmiany procesu.

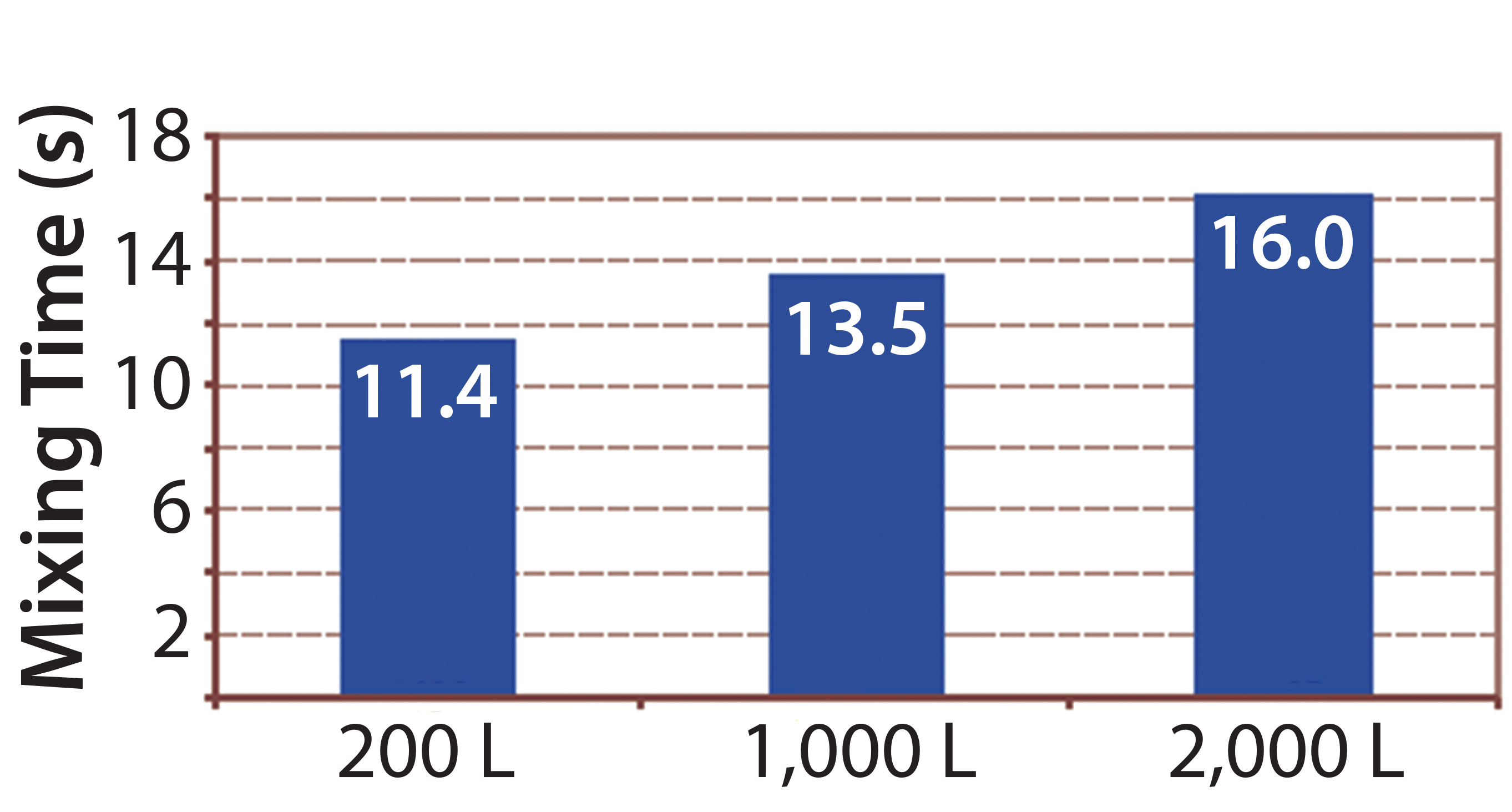

Pomiar pH przy maksymalnej prędkości daje 13,5 s dla STR 1000; sąsiednie wartości to 11,4 s dla 200 L i 16,0 s dla 2000 L. Źródło: BioProcess International.

Spargery, sześć torów gazu i exhaust

Ring sparger znajduje się pod impellerem, aby gaz trafiał w obszar intensywnej dyspersji. Rodzina dopuszcza oddzielny open-pipe sparger do zwiększenia strippingu CO₂. Publikacja inżynierska podaje dla rodziny usuwanie CO₂ 3–6 mol/L/d przy napowietrzaniu nieprzekraczającym 0,1 vvm; jest to wynik charakterystyki, a nie gwarancja dla każdego procesu.

Kontroler hostuje sześć cyfrowych termicznych MFC. Cztery przygotowują mieszaninę powietrza, O₂, N₂ i CO₂ dla głównego spargera; piąty dostarcza powietrze do usuwania CO₂. Tor overlay korzysta z cyfrowego miernika przepływu i banku zaworów elektromagnetycznych, który impulsowo miesza do czterech gazów.

Filtry odpowietrzające mają membranę PVDF odporną na napromienianie gamma i heater jackets ograniczające kondensację. Producent opisuje testy ciągłe do 45 dni przy warunkach procesowych oraz maksymalnych przepływach bez blokady i wzrostu ciśnienia. W eksploatacji trzeba korelować ciśnienie worka, temperaturę heatera, przepływy MFC, wilgotność exhaust i stan filtra; pojedynczy alarm nadciśnienia nie identyfikuje przyczyny.

Pompy, wagi i bilans masy

Późniejsza rewizja ma cztery pompy: kanały 1–2 pracują 8–100 rpm, a 3–4 8–408 rpm. Starszy STR1000-JC był publikowany odpowiednio z 0–100 i 0–480 rpm. Dwa połączenia analogowe pozwalają sterować pompami zewnętrznymi. Lokalne profile mogą dozować zasadę, kwas, glukozę, antyspieniacz lub inne dodatki.

Nowszy holder ma load cells o zakresie 0–1500 kg i dwa przyłącza wag zewnętrznych; starszy wariant JC miał zakres 0–1100 kg.

Sondy, temperatura i interlocki

STR 1000 ma sześć konwencjonalnych portów sond, dwa transmittery konwencjonalnego pH, dwa konwencjonalnego DO, po jednym porcie i transmiterze single-use pH/DO, jeden Pt100 oraz cztery dodatkowe wejścia analogowe. Zakresy publikowane to pH 2–12, single-use pH 6–8, DO 0–200% air saturation oraz temperatura 4–40°C.

Pt100 pracuje w studzience bez kontaktu z medium. Ciśnienie mierzy jednorazowy sensor dostarczany z workiem. Czujniki poziomu sterują blokadą drzwi i minimalnym poziomem wymaganym przed grzaniem. Łańcuch pomiarowy musi wiązać fizyczną sondę, lot, port, przewód, transmitter, kanał, zakres, jednostkę, kalibrację i tag używany przez PLC/HMI.

Architektura sterowania

Broszura identyfikuje platformę Siemens Totally Integrated Automation Portal i panel PC SIMATIC IPC477D z ekranem dotykowym 15,6 cala. HMI obejmuje setup, ekran procesu, kalibrację, batch log, trendy, ustawienia zaawansowane i użytkowników. Dostępne są lokalne kaskady, profile pomp, alarmy/statusy, pełny audit trail oraz raport partii.

Nowszy materiał mówi o zwalidowanym oprogramowaniu i serwerze OPC UA do połączenia ze SCADA; w innych miejscach używa ogólnego określenia OPC. Zewnętrzny system nadrzędny może obserwować lub sterować procesem zależnie od projektu. Publicznie nie podano exact CPU PLC, numeru katalogowego IPC477D, wersji TIA/WinCC, systemu operacyjnego, storage, firmware ani konfiguracji OPC dla STR 1000.

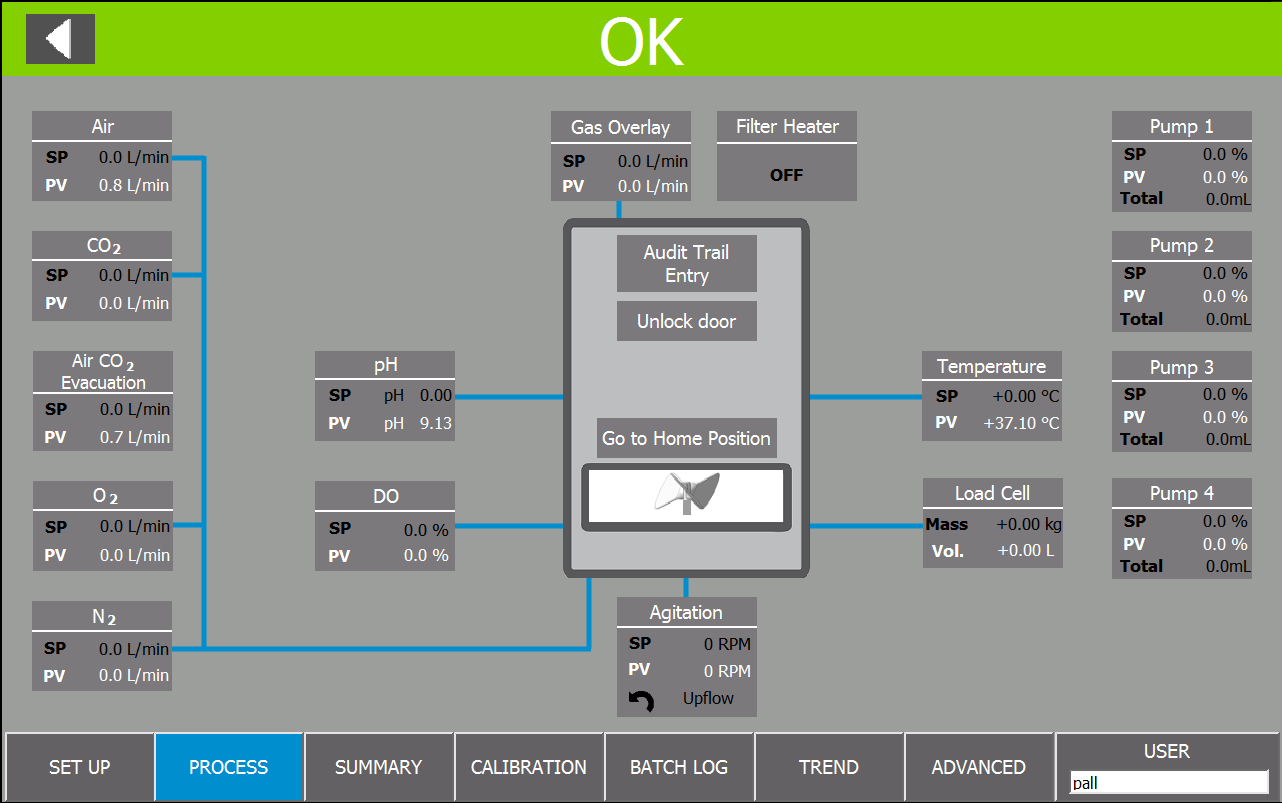

Widok pokazuje SP/PV gazów, pH, DO, temperaturę, load cell, cztery pompy, mieszadło, audit trail i pole USER. Jest dowodem funkcji rodziny, nie exact tagów lub konta konkretnego STR 1000. Źródło: Pall/Cytiva USD3117f.

Na ekranie demonstracyjnym pole USER zawiera pall. To nazwa widocznej sesji, a nie dowód domyślnego konta, hasła lub roli w instalacji produkcyjnej. Funkcje techniczne 21 CFR Part 11 obejmują administratora użytkowników, prawa, politykę haseł, zapis rekordów, zewnętrzny backup i audit trail w batch report. Zgodność konkretnego procesu wymaga konfiguracji, SOP i walidacji, a nie samej obecności tych opcji.

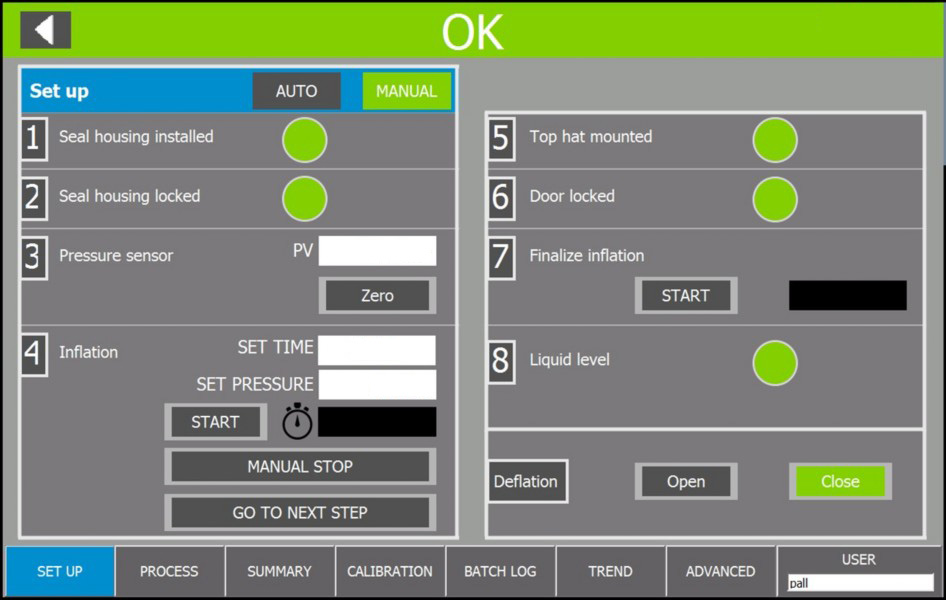

Ekran SET UP pokazuje kroki instalacji, pressure sensor, inflację, blokadę drzwi, poziom i deflację. Źródło: Pall/Cytiva USD3117f.

IPC477D, storage i recovery

Instrukcja SIMATIC IPC477D opisuje możliwe warianty Intel Celeron 827E, Core i3-3217UE lub Core i7-3517UE, SSD/HDD/CFast, Windows 7 Ultimate albo Windows Embedded Standard 7, USB, Ethernet oraz opcjonalne interfejsy i Intel AMT. Jest to zakres całej rodziny paneli, nie BOM Allegro STR 1000. Bez tabliczki, BIOS-u, informacji systemowej i obrazu nośnika nie wolno przypisywać tych opcji konkretnemu bioreaktorowi.

Instrukcja przewiduje odzyskiwanie systemu z nośnika Recovery, które usuwa dane, ustawienia, autoryzacje i klucze licencyjne partycji systemowej. Przed restore należy zabezpieczyć pełny obraz dysku, projekt HMI, licencje Siemens, konfigurację użytkowników, certyfikaty OPC, ustawienia sieci i rekordy batch. Kopia receptur nie odtwarza kompletnego stanowiska.

Sieć, usługi i podatności warunkowe

Potwierdzonym interfejsem produktu jest OPC, a późniejsza broszura wymienia serwer OPC UA do SCADA.

• SSA-592380 / CVE-2023-46156 dotyczy wybranych CPU S7-1500 i komunikacji TCP/102; exact CPU STR 1000 jest nieznany;
• SSA-962515 / CVE-2023-46280 obejmuje WinCC Runtime Professional V16 przed Update 6; wersji runtime nie opublikowano;
• SSA-779936 / CVE-2023-32735 dotyczy wybranych narzędzi WinCC/STEP 7 V16 i jest istotny przede wszystkim dla stacji inżynierskiej.

Te pozycje są listą kontrolną, nie deklaracją podatności modelu. Aktywny skan produkcyjnego PLC lub starszego IPC może zakłócić komunikację, dlatego identyfikację należy zaczynać od dokumentacji, ekranu diagnostycznego, pasywnego ruchu i kontrolowanego okna serwisowego.

Skutki cyberfizyczne

Zmiana rpm lub kierunku wpływa na mieszanie, ścinanie, kLa i stripping CO₂. Manipulacja MFC zmienia DO, pH i skład gazu. Nieautoryzowana pompa może przedawkować zasadę, kwas lub feed. Fałszywy poziom może naruszyć blokadę drzwi i grzania, a zafałszowana waga ukryć transfer setek litrów.

Korelacja incydentu powinna łączyć:

• SP/PV rpm, kierunek, status napędu, DO i odpowiedź kultury;
• SP/PV sześciu torów gazowych, ciśnienie zasilania i stany solenoidów;
• komendę pomp, prędkość, czas, kierunek, masę i pH;
• Pt100, TCU, grzanie/chłodzenie oraz blokadę poziomu;
• użytkownika HMI, audit trail, alarmy, batch report i zmianę projektu;
• czas PLC, IPC, SCADA i historian.

Dane z hodowli CHO i modelu AAV

Publikacja inżynierska zestawia hodowle CHO-S w reaktorach 10 L, Allegro STR 200 i exact STR 1000. Trendy gęstości żywych komórek oraz żywotności były podobne, co wspiera skalowanie platformy, ale wykres nie ustanawia progów alarmowych ani gwarantowanej wydajności każdej linii komórkowej.

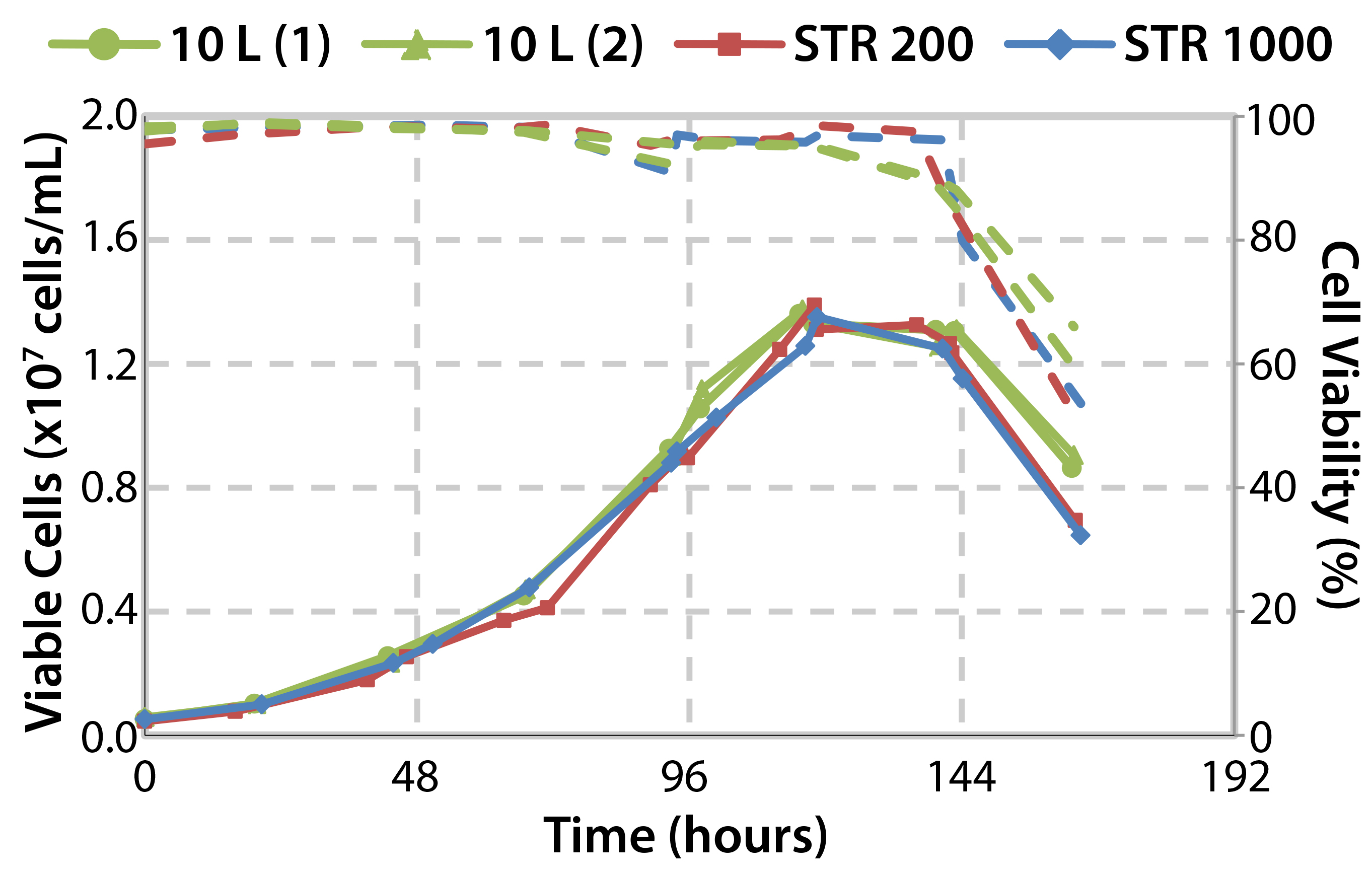

Porównanie 10 L, STR 200 i exact STR 1000 pokazuje podobny przebieg gęstości oraz żywotności. Źródło: BioProcess International.

Analiza kosztowa AAV użyła scenariusza 1000 L dla procesu zawiesinowego i 800 L dla iCELLis. Przyjęła między innymi 1 × 10⁶ komórek/mL przy transfekcji, 1,5 µg pDNA na 10⁶ komórek, 2 × 10¹³ vg/L oraz 30% uzysku downstream. Są to założenia BioSolve, nie wynik procesu na sfotografowanym STR 1000. Publikacja wskazuje natomiast, że jednorazowe bioreaktory mogą redukować footprint i nakład pracy wobec wielu naczyń wielowarstwowych; cena samego stanowiska pozostaje niejawna i projektowa.

Rodzina i migracja

Rodzina obejmowała 50, 200, 500, 1000 i 2000 L. Wspólne HMI, sześcienna geometria, podobny impeller i strategia gazowa ułatwiają scale-up, ale limity nie są wspólne. STR 1000 ma 300–1000 L, 25–105 rpm, D/T 0,5 i wagę do 1500 kg; STR 2000 ma D/T 0,4 i dwukrotnie większą pełną skalę wagi.

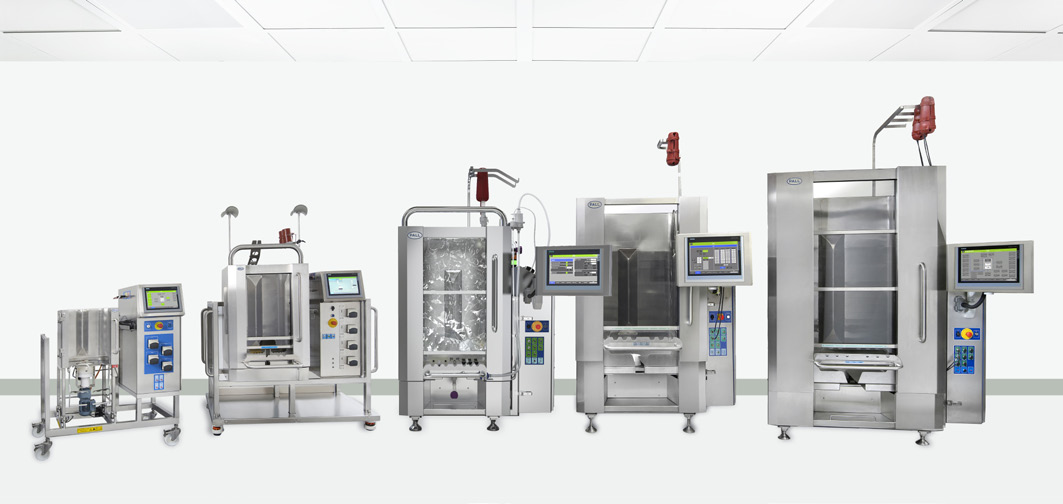

Rodzina Allegro STR służy do rozpoznania skali i bryły; nie jest dowodem wspólnego BOM. Źródło: Pall/Cytiva USD3117f.

Pakiet as-built i oględziny

1. zapisać pełny SKU, serial, rok, napięcie i oznaczenie JC/NW/W;
2. sfotografować PLC, IPC, switch, napęd, MFC, pompy i load cells;
3. odczytać CPU, firmware, wersję projektu i diagnostykę modułów;
4. ustalić wariant IPC477D, CPU Intel, RAM, SSD/CFast, BIOS, OS i poprawki;
5. wykonać obraz nośnika z hashami i zachowaniem materiału pierwotnego;
6. pozyskać projekt TIA/HMI, konfigurację OPC, certyfikaty i trust list;
7. wyeksportować audit trail, batch records oraz alarmy w formacie źródłowym;
8. zmapować MAC/IP, VLAN, trasy, dozwolone przepływy i źródło czasu;
9. przeprowadzić kontrolowany test restore oraz interlocków.

Jawne luki

Braków tych nie należy wypełniać danymi STR 200, XDR-1000 ani ogólnego podręcznika IPC. Najważniejsza informacja identyfikacyjna brzmi: STR1000-JC i późniejsze STR1000-110NW/230W mają różne gabaryty, masę, load cells i zakresy pomp, mimo wspólnej nazwy Allegro STR 1000.

Źródła

• Cytiva/Pall — Allegro STR Single-Use Stirred Tank Bioreactors, USD3117f.
• Pall — wcześniejsza broszura Allegro STR, USD3117d.
• Cytiva — pismo o wycofaniu Allegro STR, 17 sierpnia 2023 r..
• Irfan i in. — Characterization and performance of the Allegro STR 1000.
• Nienow, Isailovic i Barrett — Design and Performance of Single-Use, Stirred-Tank Bioreactors.
• Cameau, Pedregal i Glover — cost modelling AAV z ilustracją STR 1000.
• Chemical Engineering — exact Allegro STR 1000.
• Siemens — SIMATIC IPC477D / IPC477D PRO Operating Instructions.
• Siemens ProductCERT — SSA-592380 / CVE-2023-46156.
• Siemens ProductCERT — SSA-962515 / CVE-2023-46280.
• Siemens ProductCERT — SSA-779936 / CVE-2023-32735.
• Microsoft — cykl życia Windows 7.

Weryfikacja źródeł: 8 września 2026 r.
