New Brunswick Scientific / Eppendorf BioFlo 415

BioFlo 415 jest stołowym fermentorem SIP New Brunswick Scientific dla stalowych naczyń 7, 14 i 19,5 L total. W odróżnieniu od autoklawowalnych szklanych platform 110/115/310 sterownik realizuje automatyczną sekwencję sterylizacji in place, steruje zaworami, wodą, grzaniem, agitacją i ciśnieniem jednego naczynia. Ma 15-calowy touchscreen, 32 control loops, port DB25 AFS/Modbus, aktualizację z USB, role Operator/Administrator i udokumentowane fabryczne hasło ADMIN.

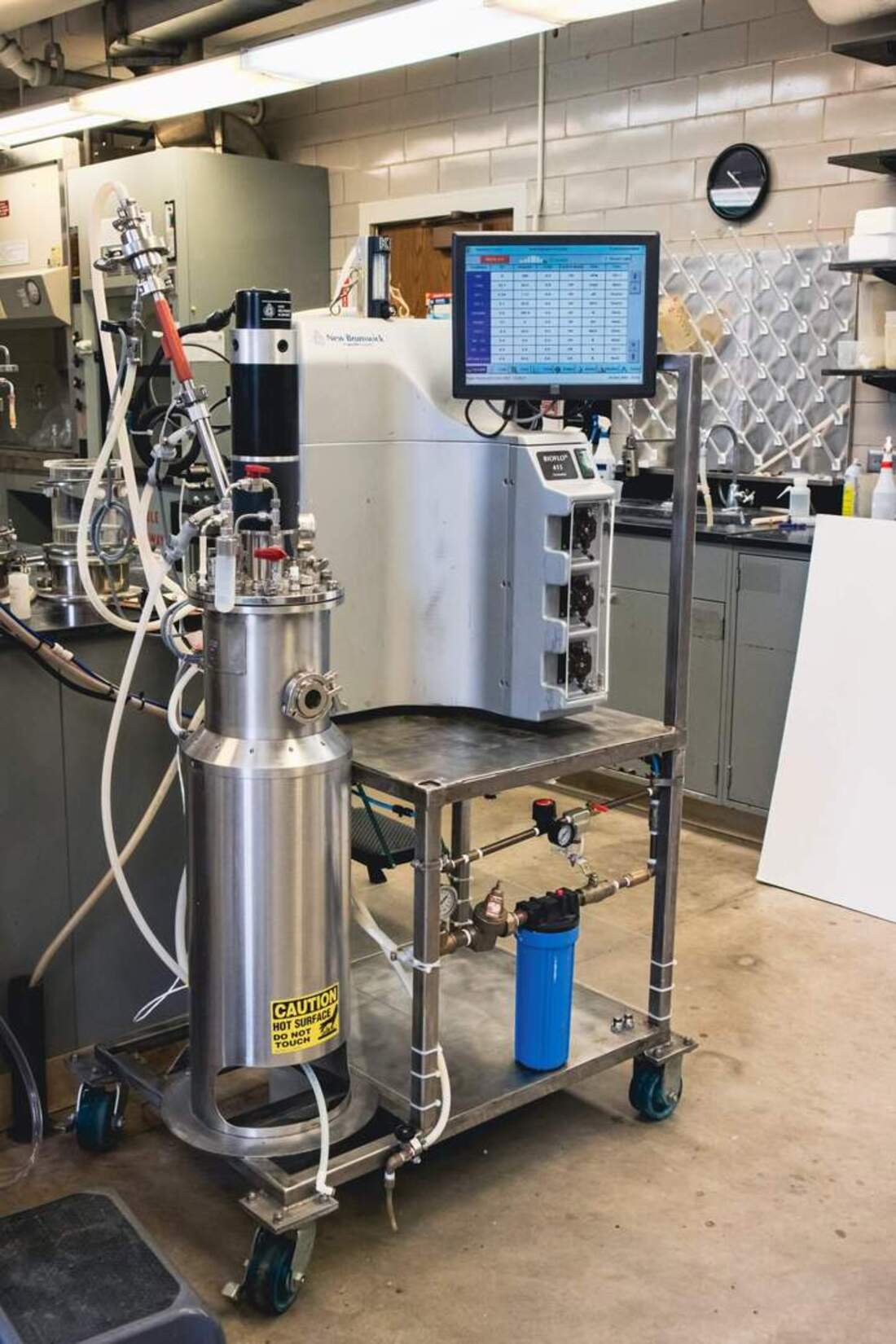

Źródło: Center for Crops Utilization Research, Iowa State University.

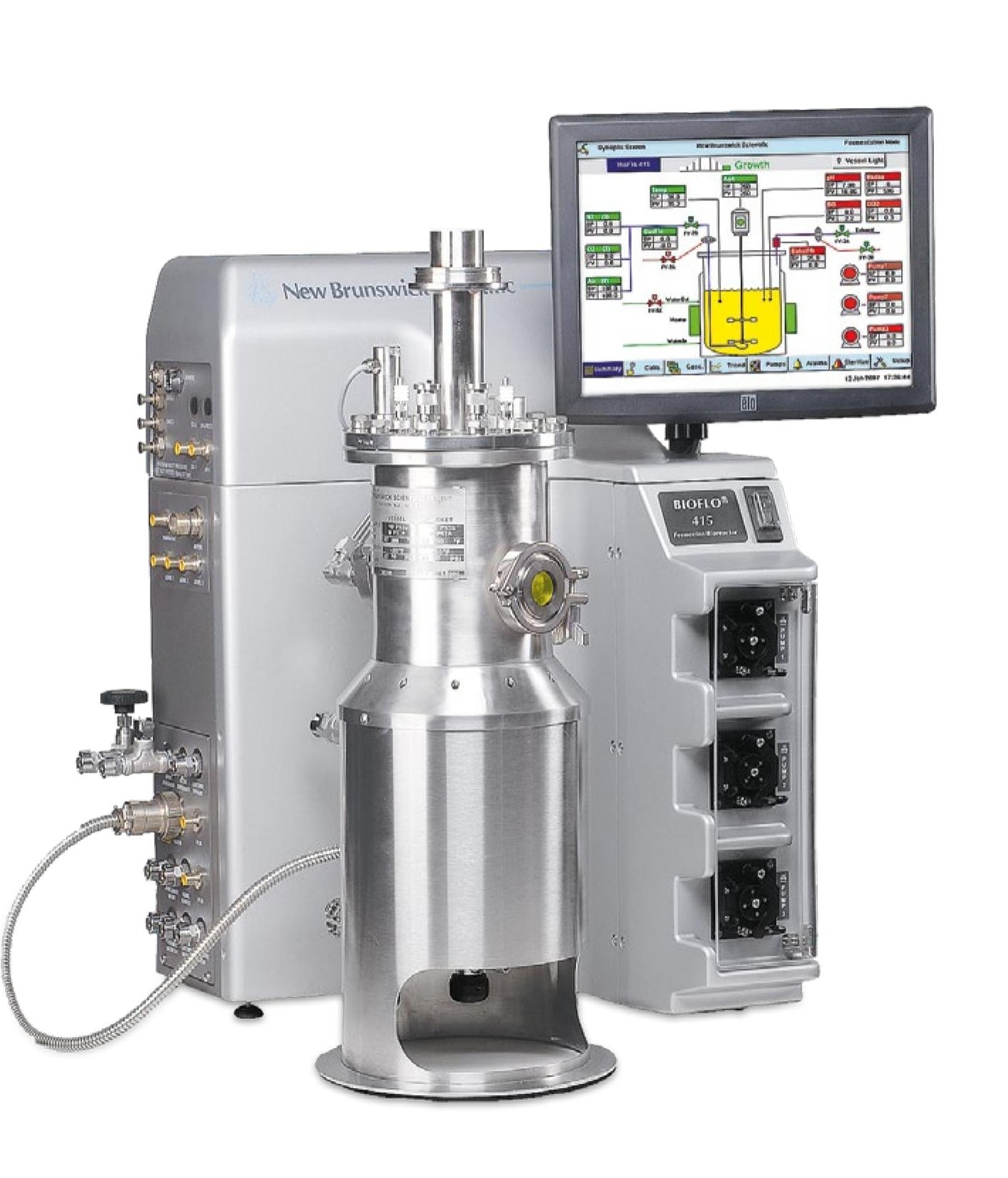

Źródło: Eppendorf, „Bioprocess Catalog”, strona 206, kadr z oficjalnej fotografii produktu.

Identyfikacja

415 jest stalową platformą SIP odmienną od szklanego BioFlo 115. Kompletny BioFlo 415 składa się z cabinetu i vessel; na rynku wtórnym występują też oferty samego cabinetu albo samego vessel.

Na rynku występował także BioFlo 410, dla którego katalog oferował upgrade cabinet M1360-1005 do 415.

Skala i naczynia

Najmniejsze naczynie ma 7 L total i 2–5,25 L working, średnie 14 L total i 4–10,5 L working, a największe 19,5 L total i 5–15,5 L working. Aspect ratio wynosi 2:1 dla 7/14 L oraz 3:1 dla 19,5 L.

Puste vessels bez motoru ważą około 21, 27 i 36 kg. Control station z touchscreenem waży około 40 kg, sam ekran 6,8 kg. Cabinet ma około 63 × 61 × 86 cm.

Instrukcja podaje, że vessels mają ASME UM stamp i odpowiadają wymaganiom Pressure Equipment Directive 97/23/EC.

Podczas sterylizacji instrukcja przewiduje stratę do jednego litra medium.

Architecture sterowania

Control station obsługuje jedno naczynie i do 32 pętli. Zawiera 15-calowy monitor, trzy built-in peristaltic pumps oraz przyłącza utilities i communications. BioFlo 310 wykorzystuje odmienną architekturę master + trzy utility stations.

Opcjonalny host BioCommand Plus łączy się przez DB25.

Automatic SIP

Controller prowadzi fazy ogrzewania, utrzymania i chłodzenia, zarządza water jacket, agitation, exhaust heater i zestawem zaworów.

Water, steam path i backflow

Water supply ma limit 10 psig i filtr 50 µm.

Instrukcja zaleca drip leg na odprowadzaniu gazów, z zaworem spustowym w najniższym punkcie.

Ciśnienie, exhaust i containment

SIP w zamkniętym stalowym naczyniu tworzy znacznie ostrzejszy scenariusz niż ogrzewanie szklanego fermentora.

Exhaust ma stainless-steel condenser i filtr depth 1,2 µm; opcjonalnie 0,2 µm absolute.

Temperature i agitation

Platinum RTD daje wskazanie z rozdzielczością 0,1°C. Zakres to 5°C powyżej coolant temperature do 80°C, z setting range 4–80°C.

Permanent-magnet motor o dużym momencie pracuje 50–1000 rpm, z deklarowaną dokładnością ±1%. Feedback pochodzi z optycznej tarczy 500 lines/rev z quadrature output.

W przykładach instrukcji maksimum sięga 1000 rpm.

Gazy i mass flow

Typowy TMFC ma 0,5–25 SLPM przy 20 psig. Ring sparger i inlet filter 0,2 µm są standardową drogą do medium.

Warianty 0–1, 2, 3 i 4 TMFC zmieniają dostępne pętle.

N2 służy między innymi do kalibracji DO zero.

pH, DO i sensory

pH jest wskazywane w krokach 0,01, ma zakres 2–12 i korzysta z gel-filled probe. Instrukcja ostrzega przed stosowaniem HCl, ponieważ koroduje stal nierdzewną systemu.

Pompy i dozowanie

Pumps 1 i 2 działają przy 12 rpm ze zmiennym duty cycle, a Pump 3 przy 100 rpm.

Kalibracja pompy odbywa się przy operating setpoint po każdej zmianie wężyka.

Analogowe wejścia i wyjścia

Trzy pary mają DIP switches wybierające 4–20 mA albo 0–5 V; cztery pozostałe są stałe 0–5 V.

Ewidencja „7+7” bez informacji o zajętych torach jest niepełna.

HMI, trendy i recipes

Recipe Manager przechowuje do 10 recipes.

Aktualizacja software przez USB

Update wykonuje dwa restarty i według instrukcji nie wpływa na wcześniejsze user settings.

DB25 AFS/Modbus

Dla RS-232 pin 2 jest TXD, pin 3 RXD, pin 7 GND. Dla RS-422 wejście to 12/24, a wyjście 13/25.

Fabrycznie, jeśli nie zamówiono inaczej, system używa RS-232, 9600 baud dla AFS albo 19200 dla Modbus, a machine address wynosi 8.

Fizyczny dostęp do DB25 lub niezabezpieczony serial server staje się dostępem do sterowania.

Konta, role i hasło ADMIN

Administrator ma pełny dostęp, tworzy użytkowników, przypisuje role i ustawia parametry.

Instrukcja Revision D jawnie podaje ADMIN jako default password.

Konto HMI nie zabezpiecza DB25 ani samego laptopa BioCommand.

Kanały komunikacji i aktualizacji

Instrukcja opisuje fizycznie lokalny port szeregowy oraz przenoszenie pakietów przez USB.

Cena i rynek wtórny

Aktualna oferta eBay przedstawia używany BioFlo 415 za 5999,99 USD. Machinio agreguje ten sam punkt jako około 6000 USD. Scientific Surplus opisuje działający egzemplarz 19,5 L, 15,5 L working, 50–1000 rpm i 15-calowy ekran; cenę podaje na zapytanie.

Kwota 5999,99 USD jest ceną ofertową exact-model, nie wyceną kompletnego, zakwalifikowanego stanowiska.
