New Brunswick Scientific / Eppendorf BioFlo/CelliGen 115

BioFlo/CelliGen 115 jest zintegrowanym stołowym fermentorem i bioreaktorem New Brunswick Scientific/Eppendorf dla szklanych naczyń 1,3–14 L total. Interfejs SCADA to DB25 RS-232/RS-422, aktualizacje przeprowadza się z USB, a Ethernet w instrukcji tej rewizji pozostaje „for future expansion”.

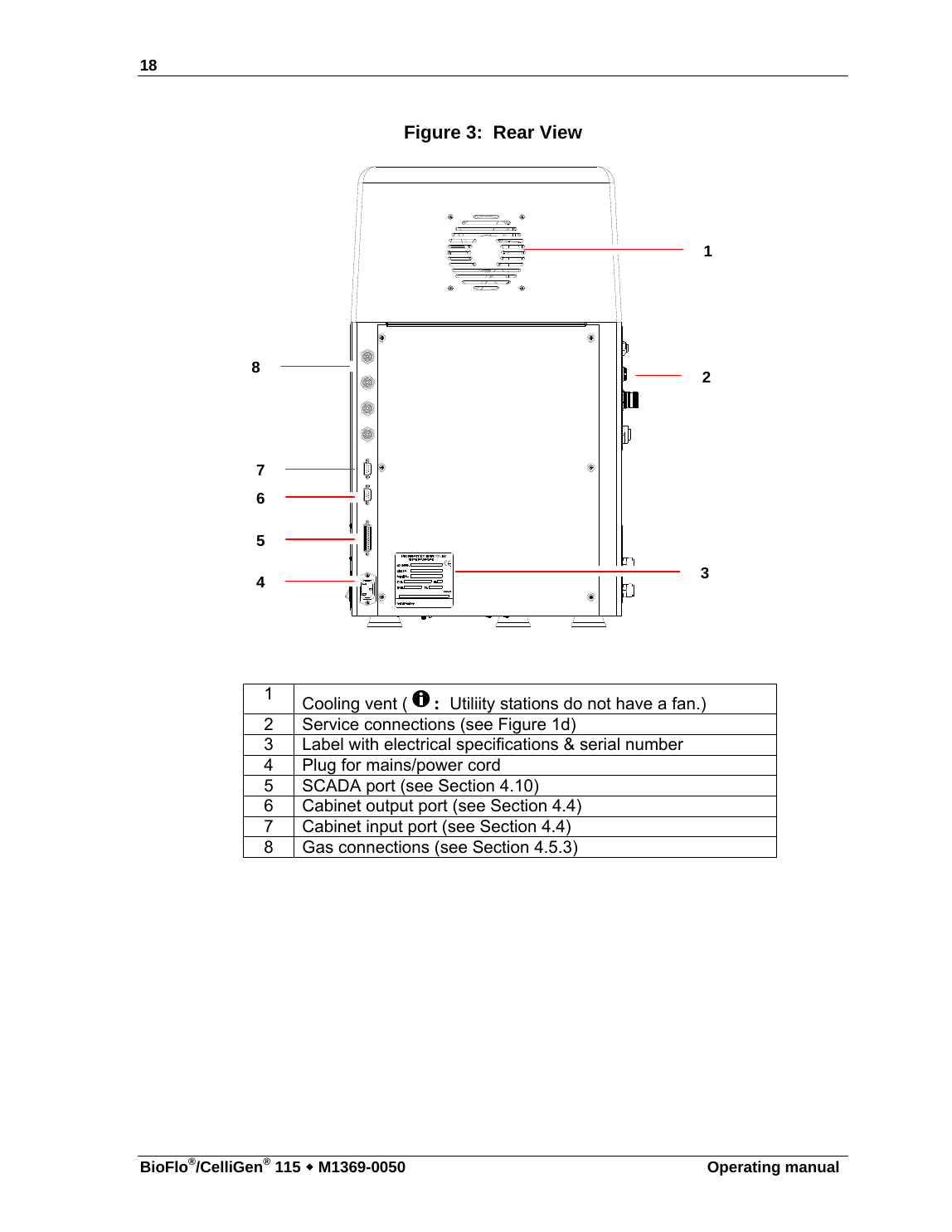

Źródło: strona 18 instrukcji M1369-0050. Ethernet, USB i pełny interfejs lokalny znajdują się na bocznym panelu control station.

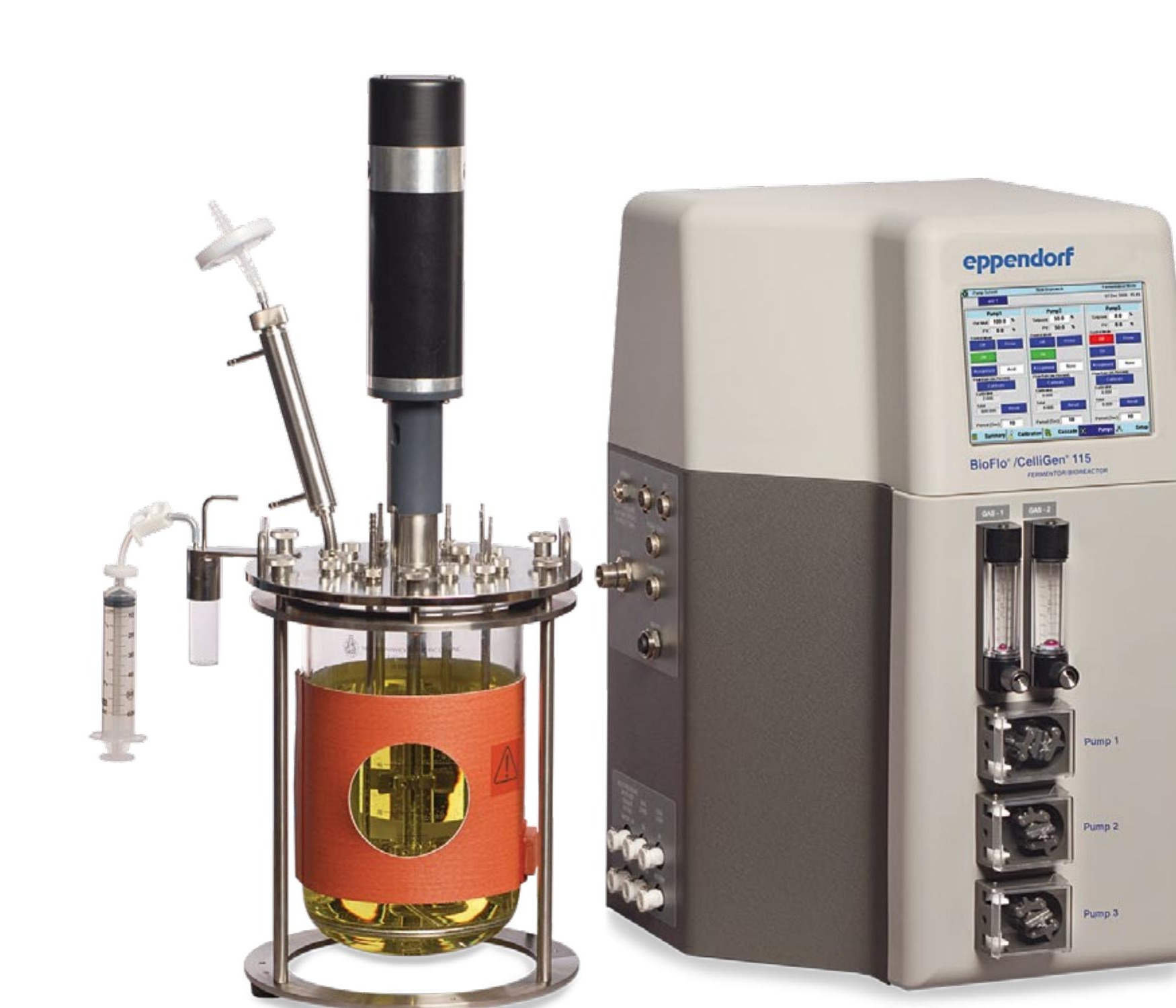

Źródło: Eppendorf, „Bioprocess Catalog”, strona 198, kadr z oficjalnej fotografii produktu.

Identyfikacja modelu

BioFlo i CelliGen w nazwie opisują wspólną platformę zdolną do pracy fermentation oraz cell culture.

Model 115 różni się od modułowego 110: funkcje są skonsolidowane w compact station, interfejs jest dotykowy, firmware aktualizuje się z USB, a dodatkowe jednostki to utility stations bez własnego ekranu.

Naczynia

1,3 L total pracuje w 0,4–1,0 L, 3 L w 0,8–2,2 L, 7,5 L w 2,0–5,6 L, a 14 L w 4,0–10,5 L. Oferta określana jako „11 liter” zwykle dotyczy 14 L total / około 10,5 L working.

Masa pustego vessel wynosi odpowiednio około 6,8, 9,3, 18 i 19,5 kg. Control/utility station waży około 29,5 kg.

Temperature maximum wynosi 70°C dla 1,3–7,5 L i 65°C dla 14 L według specyfikacji.

Fermentation i cell culture

Direct drive fermentation ma zakres 50–1200 rpm i zwykle Rushton impellers oraz removable 316L baffles. Direct drive cell culture pracuje 25–400 rpm, a magnetic drive 25–200 rpm; standardem jest pitched blade.

Opcje obejmują marine blade i spin filter.

1200 rpm w konfiguracji magnetic cell culture jest bezpośrednim zagrożeniem mechanicznym.

Control station i utility stations

Control station ma 8,4-calowy touchscreen i master control.

Hardware Setup skanuje moduły i przypisuje je do Unit1–Unit3.

Instrukcja ostrzega, aby podłączać, zasilać i konfigurować tylko jedną nową utility station naraz.

SCADA DB25: RS-232/RS-422

Pin 2 to TXD RS-232, pin 3 RXD, pin 7 ground. Dla RS-422 instrukcja dokumentuje pary input/output; jumper między pinem 7 i 21 wybiera RS-422, a otwarty 21 pozostawia RS-232.

Domyślnie port pracuje jako RS-232 z baud 19200 i factory address 8, chyba że zamówiono inaczej.

Multidrop IDs

Instrukcja pokazuje przykład Unit1 w New Brunswick Modbus mode z ID 2.

Dodany podczas modernizacji gateway serial-Ethernet jest osobnym komponentem o własnym adresie IP, porcie TCP, trybie raw/Modbus, firmware i danych logowania.

Ethernet „future expansion”

Specyfikacja oznacza port Ethernet jako przeznaczony do przyszłego rozszerzenia.

USB i aktualizacja software

Instrukcja deklaruje, że update nie wpływa na previous user settings.

Firmware i hardware inventory

Oględziny hardware prowadzi się w postoju: tabliczki, PCB markings, storage, connectors, fans, batteries i service ports.

Temperature i water

Pt100 dostarcza measurement, a PID steruje heating/cooling.

Water supply ma maksymalnie 10 psig i zalecaną filtrację 50 µm.

Aeration i TMFC

Alternatywnie jeden TMFC ma 0,04–20 SLPM.

Standardem jest ring sparger, opcją microsparger. Inlet filter ma 0,2 µm; N₂ służy też do kalibracji DO.

pH, DO, foam i pumps

DO 0–200% korzysta z polarographic probe i PID/cascade.

System ma trzy pumps według specyfikacji, z prędkością około 14,4 rpm przy 60 Hz i 12 rpm przy 50 Hz.

Exhaust i containment

Exhaust używa 0,2 µm filter i water-cooled stainless condenser. Drożność wydechu pozostaje funkcją bezpieczeństwa, nie tylko jakości procesu.

BioCommand host

Opcjonalny BioCommand jest Windows-based supervisory software. Umożliwia monitorowanie, zmianę setpoints, data acquisition i pracę wielojednostkową przez SCADA port.

Cena i rynek wtórny

Ecrunch oferował dokładny BioFlo/CelliGen 115 z cell culture system M1369-1510, vessel 14 L, blanket M1369-8023, TMFC i accessories za 10 999 USD.

Machinio pokazuje ofertę około 18 802 USD, a model 115 w stanie parts/powers on jest oferowany przez DOTmed za 3 000 USD. eBay parts unit BioFlo 115 kosztował 1 899 USD.

Jawne 10 999 USD jest dobrym punktem exact-model/exact-configuration. Pełny używany system zwykle mieści się około 5 000–20 000 USD; control station bez vessel, motorów i sond jest warta znacznie mniej.

Cennik serwisowy 2019 wskazywał 459 USD essential check, 2897 USD advanced i 4529 USD premium.

Wyniki pełnego researchu Eppendorf i New Brunswick

Model i platforma

Karta opisuje New Brunswick Scientific / Eppendorf BioFlo/CelliGen 115. Udokumentowana skala: 0,4–10,5 L roboczo; do 3 naczyń. Starsze linie New Brunswick korzystały z lokalnego sterowania oraz platformy BioCommand. Oficjalne materiały BioCommand pokazują workspace batch, trendy, logikę programu i kreator receptur.

Naczynie procesowe, control station, komputer z oprogramowaniem oraz integracja nadrzędna są osobnymi warstwami. Przejęcie marki New Brunswick przez Eppendorf nie zmieniło automatycznie elektroniki ani oprogramowania historycznych BioFlo.

Udokumentowane oprogramowanie

DASware control 6 jest oferowany jako SCADA dla DASbox i DASGIP. DASware connect przedstawia integrację systemu bioprocesowego z klientem zewnętrznym przez OPC. BioCommand pozostaje odrębną platformą właściwą dla wielu starszych urządzeń New Brunswick.

Oficjalny ekran logowania DASware control 6; nie jest lokalnym HMI historycznego New Brunswick.

Oficjalny Process View i trendy DASware control 6.

Oficjalny diagram warstwy integracyjnej DASware connect.

Dodatkowy materiał ilustracyjny

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. BioCommand — oficjalny widok trendów.

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. BioCommand — oficjalny kreator receptury.
