Kuhner Shaker MPS-Z Automated / MPS-ZC Automated

Kuhner MPS-Z Automated jest zrobotyzowaną platformą do ciągłej hodowli w mikropłytkach. System mieści 16 deep-well plates (DWP), wykorzystuje czteroosiowego robota SCARA Hawk, kontroluje ruch wytrząsający, temperaturę i wilgotność, a wariant MPS-ZC dodaje kontrolę CO₂. Opcje obejmują zasilanie 102024, czytnik kodów 109633 i stojak 109365.

MPS-Z Automated ma zamykane drzwi, mechanizm transferu płyt, HMI, aplikację/interfejs klienta, wewnętrzne przechowywanie danych, UPS i interfejsy automatyzacji. Producent opisuje standard TCP/IP, proste gniazda TCP oraz SiLA 2 działające po HTTP/2 z odpowiedziami JSON. System działa jako urządzenie podrzędne lub klient nadrzędnego schedulera albo automatu.

Granica rekordu i warianty

MPS-Z Automated 109682 i MPS-ZC 107274 są wariantami jednej platformy. Nie tworzymy dwóch kart, ponieważ mechanika, robot, storage i interfejsy należą do tej samej rodziny, a wariant jest jawnie udokumentowany w jednym materiale.

Granica obejmuje zamkniętą komorę, pozycje płyt, mechanizm wytrząsający, SCARA, śluzę/transfer, klimat, HMI, sterownik, UPS, storage i serwery interfejsów.

Szesnaście pozycji DWP

Komora mieści 16 deep-well plates.

Robot SCARA Hawk

SCARA Hawk ma cztery osie i przenosi płytki między pozycjami oraz interfejsem transferowym.

Transfer płyt i śluza

Drzwi i czujniki obecności są elementami bezpieczeństwa.

Temperatura przez Peltier

Temperatura jest kontrolowana przez układ Peltiera. Rozwiązanie umożliwia grzanie i chłodzenie bez zewnętrznego obiegu w typowej konfiguracji.

Wilgotność i CO₂

Wariant MPS-ZC dodaje CO₂.

HMI i aplikacja klienta

System ma HMI oraz software/interfejs klienta.

Wewnętrzny storage i retencja

Broszura wskazuje zapis parametrów co 5 sekund przez około 3 miesiące.

UPS i restart

System ma UPS oraz funkcję restartu z poprzednimi parametrami.

Standard TCP/IP

Producent podaje standard TCP/IP jako podstawę łączności.

System nie potrzebuje ogólnego Internetu do normalnej pracy, chyba że dokumentacja konkretnej usługi wykaże inaczej.

Proste gniazda TCP

Broszura opisuje komunikację przez TCP sockets jako prostą metodę integracji.

SiLA 2, HTTP/2 i JSON

SiLA 2 standaryzuje modele urządzeń laboratoryjnych; użycie HTTP/2 nie gwarantuje TLS.

Rola child i scheduler nadrzędny

Nadrzędny system planuje kolejność, podaje płytki i wywołuje funkcje. Odpowiedzialność jest podzielona: MPS-Z odpowiada za bezpieczne wykonanie lokalne, scheduler za workflow i identyfikację.

Barcode 109633

Opcjonalny czytnik kodów ma numer 109633. Umożliwia automatyczną identyfikację płyt.

Jego firmware i podatności można ocenić dopiero po identyfikacji dokładnego modelu.

CAN jako interfejs serwisowy

Broszura wskazuje CAN jako połączenie serwisowe, nie interfejs klienta.

Aktualizacje i kopia

Kopia obejmuje system, aplikację, receptury, pozycje, kalibrację osi, konfigurację klimatu, sieć, certyfikaty, konta, schemat interfejsu, dane i licencje.

Cena i zakres oferty

MPS-Z Automated 109682, MPS-ZC 107274 oraz opcje 102024, 109633 i 109365 mają status RFQ w publicznym katalogu.

Dane potwierdzone

Opcje mają numery 102024, 109633 i 109365.

Udokumentowane fakty o Kuhner Insight

Karta opisuje Kuhner Shaker MPS-Z Automated / MPS-ZC Automated. Udokumentowana skala: do 16 mikropłytek; zgodne DWP 96/48/24/12/6/2-dołkowe; możliwość piętrowania 2 urządzeń. Kuhner Insight obsługuje ręczne sterowanie, programowanie setpointów, kalibrację, akwizycję danych, audit trail i eksport. Wersja GMP dodaje mechanizmy 21 CFR Part 11, automatyczne wylogowanie, alarmy wymagające potwierdzenia, ciągły autosave, raport partii i automatyczne operacje batch. Producent podaje definiowane grupy oraz do 255 użytkowników.

Materiały Insight wymieniają CAN-USB i CAN-Ethernet. Jednostka SB10-X ma ekran rezystancyjny 12,1 cala 1024×768, 2 GB RAM (1,6 GB dostępne), cztery USB, dwa RS232, dwa LAN i VGA oraz współpracuje z Windows 7 albo Windows 10. Są to parametry SB10-X, nie każdego urządzenia Kuhner.

Galeria urządzenia i rzeczywiste widoki Kuhner Insight

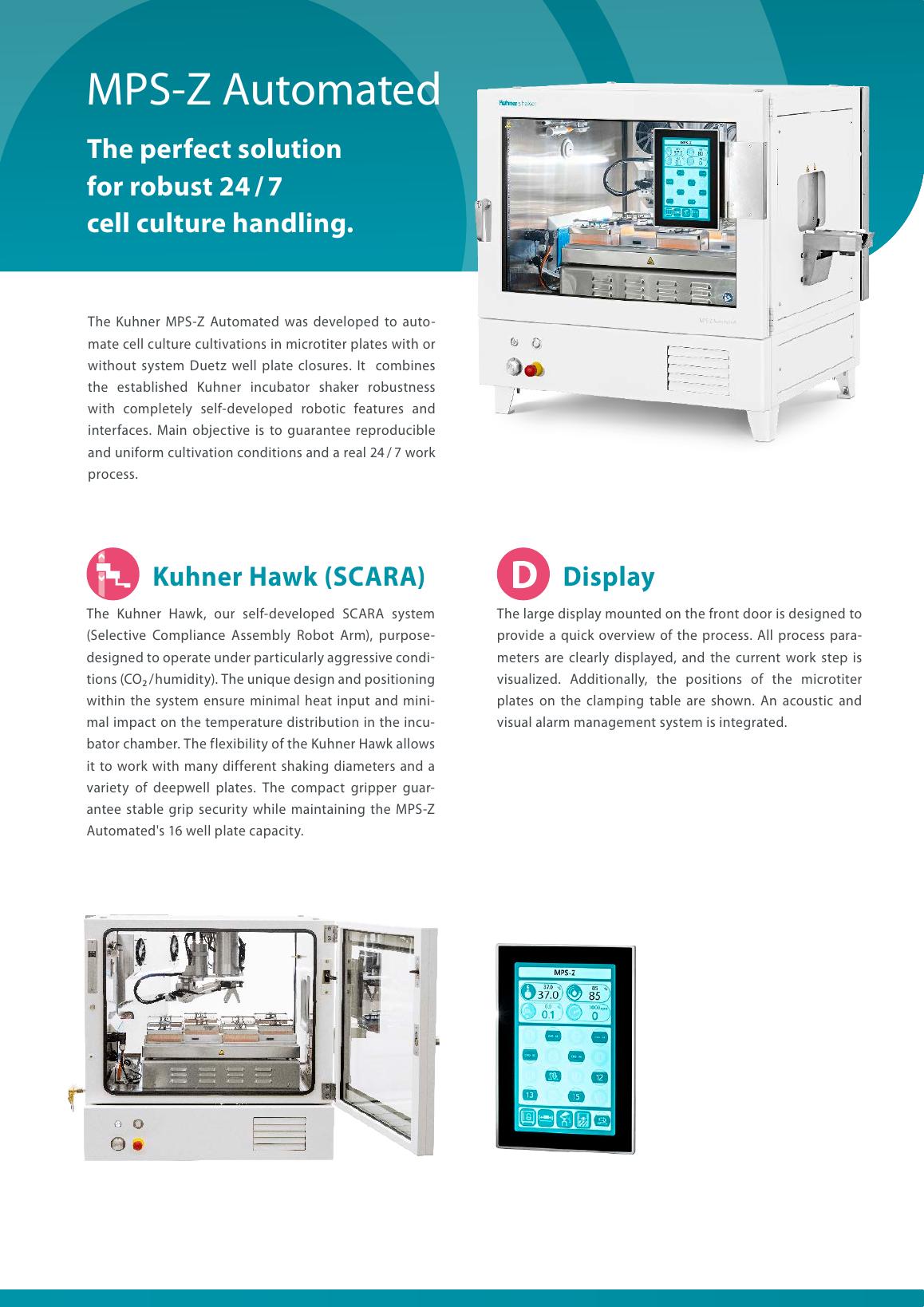

Kuhner Shaker MPS-Z Automated / MPS-ZC Automated — oficjalna plansza produktu. Źródło: Kuhner.

Kuhner Shaker MPS-Z Automated / MPS-ZC Automated — oficjalna plansza produktu. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.
