- Producent urządzenia / marka
- Kuhner Shaker
- Grupa katalogowa
- Kuhner Shaker
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- TOM (Transfer-Rate Online Measurement)
- Typ rekordu
- modułowy analizator gazów odlotowych i aktywności oddechowej dla wytrząsanych bioreaktorów kolbowych
- SKU / numer katalogowy
- konfiguracja indywidualna; publiczny flyer nie podaje jednego SKU
- Skala
- 4/8/12/16 niezależnych kolb 125–5000 mL; napełnienie >4% objętości nominalnej
- Architektura sterowania
- C1 — Samodzielny kontroler embedded
- Ryzyko rebrandingu
- niskie — TOM (Transfer-Rate Online Measurement) jest jawnie opracowanym i dokumentowanym systemem Kuhner; zewnętrzne pompy, consumables, sensory lub integracja z automatyką laboratoryjną są transparentnie wskazane, bez sygnału ukrytego white-label kompletnego urządzenia.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysokaPodstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- Kuhner Shaker microTOM
Kuhner Shaker BPM-60 (Bioprocess Monitoring)
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| Objętość nominalna kolb | 125 ml–5 l |
Temperatura i termostatowanie
| Parametr | Wartość |
|---|---|
| Temperatura standardowa | 15–40°C |
| Temperatura rozszerzona | do około 58°C na indywidualne zapytanie |
Automatyka i sterowanie
| Parametr | Wartość |
|---|---|
| HMI | 12,1 cala 1024×768, resistive, passive cooling w SB10-X |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs fizyczny | Ethernet |
| Interfejs | 4× USB w panelu SB10-X |
| Interfejs | 2× RS232 w panelu SB10-X |
| Sieć | 2× LAN w panelu SB10-X |
| Protokół | CAN-Bus; adaptery CAN-USB i CAN-Ethernet |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| Oprogramowanie | Kuhner Insight |
| Eksport | eksport danych dostępny w Insight; exact format wymaga instalacji |
| Aktualizacja | pakiet i mechanizm wymagają uzyskania od Kuhner |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Role | definiowane grupy i do 255 użytkowników w Insight |
| Audit trail | dostępny w Insight; alarmy wymagają potwierdzenia operatora |
Zgodność i walidacja
| Parametr | Wartość |
|---|---|
| 21 CFR Part 11 | techniczne mechanizmy zintegrowane w wersji Insight GMP |
| GMP | wersja GMP i dokumentacja IQ/OQ oferowane przez producenta |
Oferta i cykl życia
| Parametr | Wartość |
|---|---|
| Cena | znaleziona oferta używanego zestawu 6 800 USD |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Producent | Adolf Kühner AG / Kuhner Shaker |
| Model | TOM |
| Klasa | zależny od wytrząsarki system PAT/off-gas dla kolb |
| Liczba kolb | 4, 8, 12 lub 16 |
| Wielkości | OTR, CTR, RQ |
| Sensor O₂ | elektrochemiczny |
| Sensor CO₂ | NDIR |
| Prędkość wytrząsania | poniżej 600 rpm, zależnie od gospodarza i konfiguracji |
| Orbita | 3–70 mm |
| Konfiguracja | projektowana indywidualnie; brak jednego publicznego SKU |
| Obraz lokalny | brak licencji na republikację fotografii producenta |
| Sprzęt i komponent | moduły dla 4, 8, 12 albo 16 niezależnych kolb |
| Sprzęt i komponent | szklane i jednorazowe kolby 125–5000 mL; jednorazowe Corning 125–1000 mL |
| Sprzęt i komponent | zakres temperatury 15–40°C, opcjonalnie do 58°C; wilgotność <85% RH |
| Sprzęt i komponent | prędkość wytrząsania <600 rpm i orbita 3–70 mm; ograniczenia zależą także od wytrząsarki i wysokości kolby |
| Sprzęt i komponent | indywidualna aeracja kolb; wersja cell-culture wykorzystuje kontrolowane pod względem wilgotności i CO2 powietrze inkubatora |
| Sprzęt i komponent | elektrochemiczne sensory O2 oraz NDIR dla CO2; pompy i statyczna elektronika pomiarowa |
| Sprzęt i komponent | zgodność z ISF1-Z, LT-X i Kelvin+ według flyera 2025 |
| Sprzęt i komponent | kalibracja CO2 co miesiąc; regulacja pomp po 2 latach; oczekiwana żywotność O2 <4 lata, CO2 <3 lata i pomp <4 lata |
| Oprogramowanie lub tryb | firmware TOM — aktualizowany w ramach serwisu Kuhnera, bez publicznego numeru i pakietu |
| Oprogramowanie lub tryb | publiczne materiały nie uzasadniają przypisania Insight, Windows ani Ethernet samemu TOM |
| Pamięć | 2 GB (1,6 GB usable) w panelu SB10-X |
| Funkcja | programowanie setpointów i automatyczne operacje batch |
| Funkcja | raport partii z wykonanymi krokami programu |
| Auto logoff | automatyczne wylogowanie przy braku aktywności w wersji GMP |
obserwowana cena ofertowa
Cena i podstawa wyceny
- Czego dotyczy kwota
- Używany Kuhner TOM Online Measurement na rynku wtórnym. Strona nie gwarantuje liczby kanałów, rocznika, stanu sensorów, pomp, firmware ani kompletności przewodów i adapterów; kwota nie jest ceną nowego systemu.
- Metoda
- Kwota przepisana z publicznej oferty lub cennika; nie przeliczano jej na PLN, aby nie ukrywać ryzyka kursowego i podatkowego.
- Pewność
- średnia
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: Machinio — używany Kuhner TOM.
Zastosowania
Ustalenia pierwszej fazy
Modułowy system analizy gazów odlotowych mierzący OTR, CTR i RQ w kolbach. Jest odrębnym urządzeniem PAT montowanym wewnątrz kompatybilnej wytrząsarki, a nie wariantem samej wytrząsarki ani reaktorem o jednej pojemności.
Źródła identyfikacji
- Kuhner — flyer TOM 2025 udostępniony przez dystrybutora
- Kuhner — poster techniczny TOM
- Kuhner — serwis sensorów, pomp i firmware TOM
- Machinio — obserwowana oferta używanego TOM
- Kuhner — Insight, użytkownicy, GMP i interfejsy
- Kuhner — katalog urządzeń i parametry OSB
- Kuhner — GMP i IQ/OQ
Ostatnia kontrola rekordu: 2026-09-09.
TOM pracuje wewnątrz kompatybilnej wytrząsarki wraz z kolbami, gazami, czujnikami, pompami i własną jednostką pomiarowo-sterującą.
System obsługuje konfiguracje 4, 8, 12 albo 16 kolb o objętości nominalnej od 125 ml do 5 l. Producent opisuje możliwość pracy przy prędkości poniżej 600 rpm, orbitach 3–70 mm oraz standardowym zakresie temperatur 15–40°C; wyższe temperatury, do około 58°C, są dostępne po indywidualnej konsultacji. Dokładna konfiguracja jest zamawiana pod aplikację.
Granica rekordu
Karta obejmuje jednostkę TOM, jej sensory gazowe, zawory, pompy, połączenia z kolbami i warstwę obliczającą OTR/CTR/RQ.
Kolby 125 ml–5 l
Wytrząsarka jako urządzenie gospodarz
Alarm gospodarza, drgania i rzeczywista prędkość są ważnymi źródłami dowodowymi.
Temperatura i warunki środowiskowe
Standardowy zakres 15–40°C odpowiada wielu zastosowaniom biotechnologicznym.
Zmiana źródła temperatury lub jednostki jest zmianą konfiguracji metrologicznej.
Obliczanie OTR, CTR i RQ
Algorytm wykorzystuje przepływ, skład gazu, ciśnienie, temperaturę i dane o układzie.
Elektronika i firmware
TOM ma elektronikę sterującą sensorami, pompami i zaworami oraz firmware. Broszura serwisowa Kuhnera wprost wskazuje usługę aktualizacji firmware TOM.
Cena i kompletność
Znaleziona oferta rynku wtórnego podawała 6 800 USD za używany Kuhner TOM.
Dane potwierdzone
Serwis Kuhnera potwierdza update firmware TOM. Obserwowana cena używana wynosiła 6 800 USD.
Insight nie został przypisany.
Udokumentowane fakty o Kuhner Insight
Karta opisuje Kuhner Shaker TOM (Transfer-Rate Online Measurement). Udokumentowana skala: 4/8/12/16 niezależnych kolb 125–5000 mL; napełnienie >4% objętości nominalnej. Kuhner Insight obsługuje ręczne sterowanie, programowanie setpointów, kalibrację, akwizycję danych, audit trail i eksport. Wersja GMP dodaje mechanizmy 21 CFR Part 11, automatyczne wylogowanie, alarmy wymagające potwierdzenia, ciągły autosave, raport partii i automatyczne operacje batch. Producent podaje definiowane grupy oraz do 255 użytkowników.
Materiały Insight wymieniają CAN-USB i CAN-Ethernet. Jednostka SB10-X ma ekran rezystancyjny 12,1 cala 1024×768, 2 GB RAM (1,6 GB dostępne), cztery USB, dwa RS232, dwa LAN i VGA oraz współpracuje z Windows 7 albo Windows 10. Są to parametry SB10-X, nie każdego urządzenia Kuhner.
Galeria urządzenia i rzeczywiste widoki Kuhner Insight

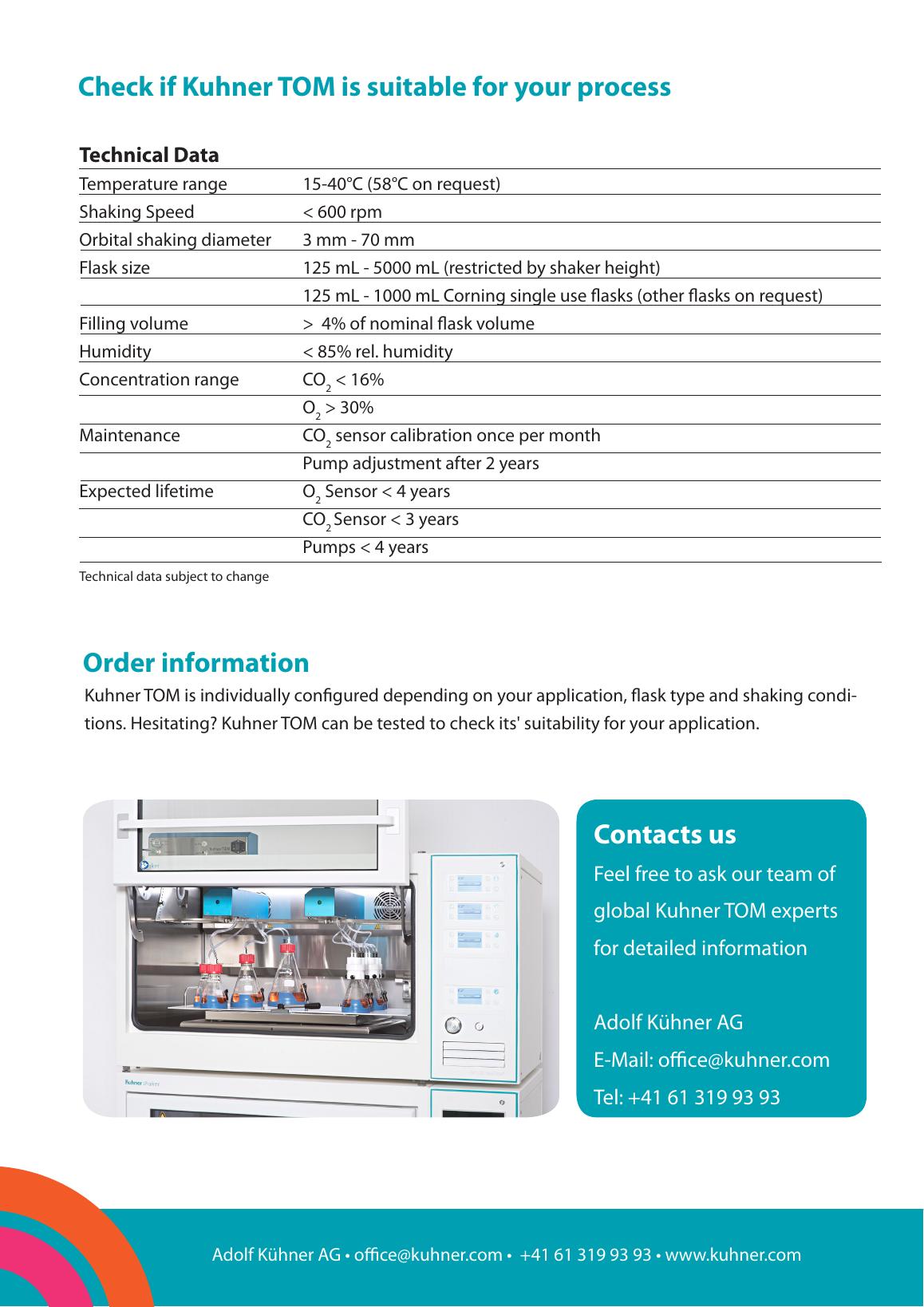

Kuhner Shaker TOM (Transfer-Rate Online Measurement) — oficjalna plansza produktu. Źródło: Kuhner.

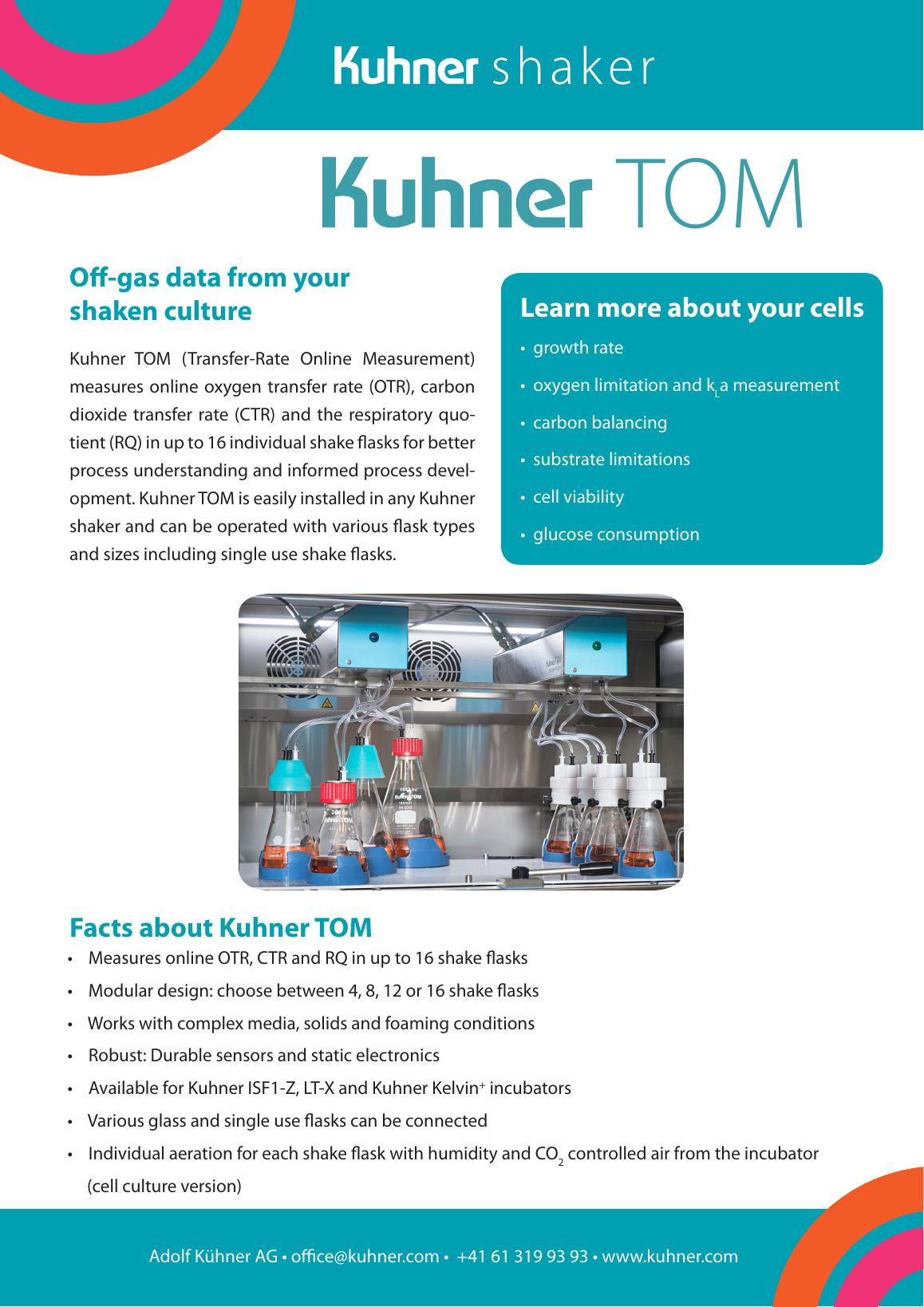

Kuhner Shaker TOM (Transfer-Rate Online Measurement) — oficjalna plansza produktu. Źródło: Kuhner.
Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.
Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.
Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.
Źródła
- Kuhner TOM — flyer 2025 — konfiguracje, kolby, OTR/CTR/RQ, sensory, prędkość, orbity i temperatury.
- Kuhner — usługi — jawne potwierdzenie serwisowego update firmware TOM.
- Machinio — używany Kuhner TOM — obserwowana cena 6 800 USD, bez gwarancji kompletności.
