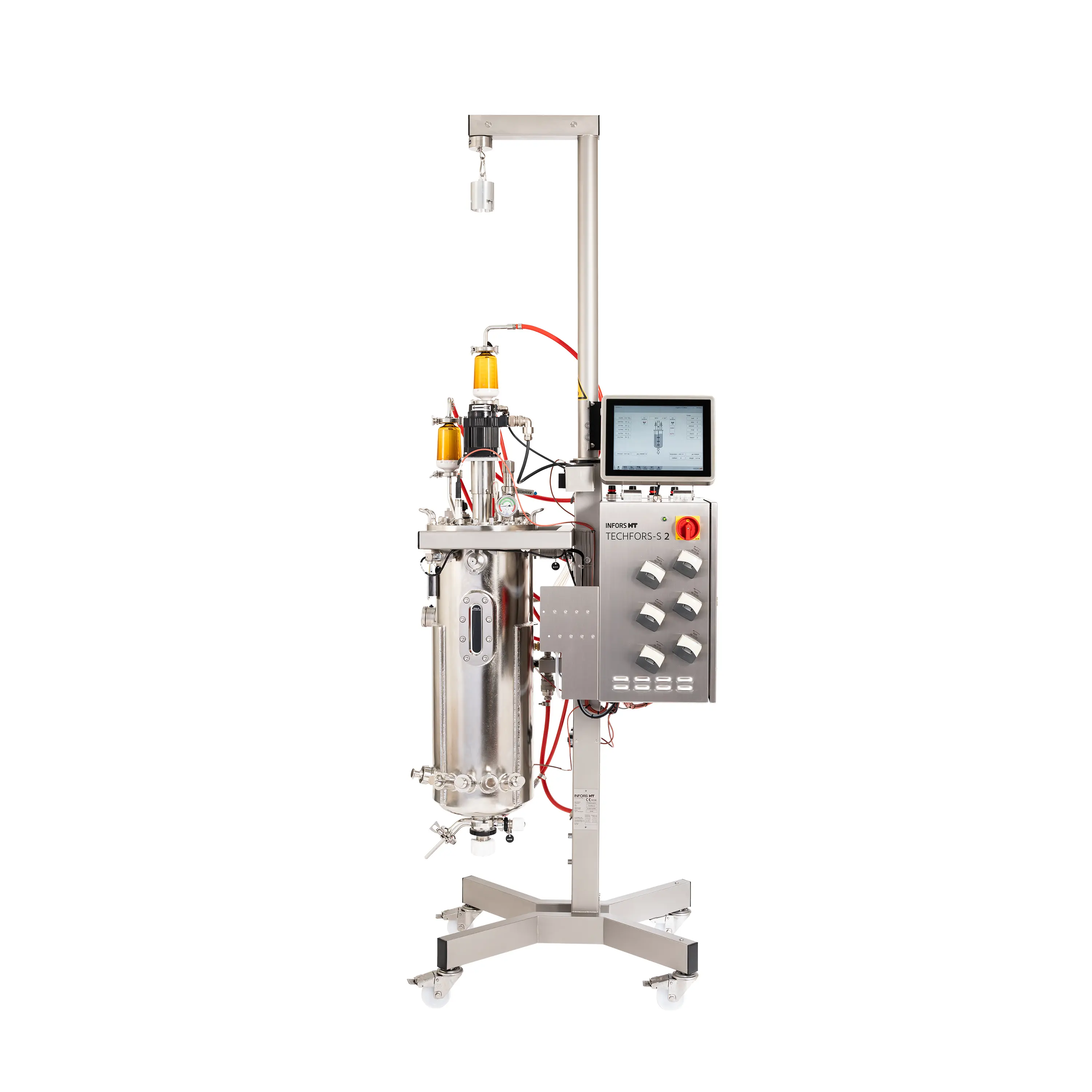

INFORS HT Techfors-S 2

Techfors-S 2 jest standaryzowanym bioreaktorem pilotowym ze sterylizacją in situ (SIP), oferowanym dla 10, 20 i 30 L objętości roboczej. Większy Techfors 4 obejmuje wykonania do 660 L. Platforma Techfors-S 2 łączy zbiornik ciśnieniowy, lokalną automatykę, panel 15,6 cala, pompy, MFC, opcjonalny generator pary, TechCIP i nadrzędne oprogramowanie eve.

Skala i instalacja

Trzy wielkości zbiornika to 15 L całkowicie/10 L roboczo, 30/20 L oraz 45/30 L.

Manometr zbiornika obejmuje od −1 do +5 bar(g), zawór bezpieczeństwa zbiornika ma nastawę 4 bar, a obieg temperaturowy 3 bar. Opcjonalna regulacja ciśnienia działa w zakresie 0–1,5 bar(g) z sensorem 0–2 bar(g).

Szafa ma IP43, zasilanie 220–240 V i maksymalny pobór 15 A; stopień IP66 dotyczy wyłącznie frontu HMI.

Pompy, gazy i PAT

Wbudowane są trzy cyfrowo sterowane pompy dla kwasu, zasady i antyspieniacza oraz jedna analogowa dla pożywki; opcjonalnie dochodzą Feed 2 i Feed 3.

Dostępne są opcje off-gas i PAT. Integracja cyfrowej sondy redukuje problemy analogowego skalowania; dodaje własny firmware, identyfikator, konfigurację i interfejs diagnostyczny.

Sterowanie i interfejsy

Panel 15,6 cala jest lokalnym HMI. USB 2.0 służy do backupu i serwisu, Ethernet RJ45 do sieci, a RS-232 do wagi.

Odrębność od Techfors 4

Techfors-S 2 obejmuje trzy standaryzowane skale do 30 L roboczo. Techfors 4 sięga 750 L całkowicie i 660 L roboczo, ma inne zasilanie, HMI oraz zakresy napędu.

Litera S oznacza platformę standaryzowaną; nadal występują opcje pary, CIP, czujników i gazów.

Trzy skale vessel

15/10, 30/20 i 45/30 L oznaczają objętości całkowite/robocze.

Test negatywny sprawdza próbę załadowania receptury 30 L do vessel 10 L i odwrotnie.

Trzy różne zakresy ciśnienia

Manometr −1…+5 bar(g), opcjonalna regulacja 0–1,5 bar(g), sensor 0–2 bar(g) oraz zawór bezpieczeństwa 4 bar opisują różne funkcje.

Opcjonalny generator pary

Jest osobnym assetem z mocą, sterownikiem, zabezpieczeniami, zasilaniem, wodą zasilającą i interfejsem do Techfors.

TechCIP

Opcjonalny TechCIP dodaje zbiorniki, pompy, zawory, chemię, temperaturę i własną logikę.

HMI 15,6 cala i IP

Front panelu ma IP66; szafa IP43.

Test sprawdza alarmy, zachowanie sterownika i procedurę powrotu.

Pompy podstawowe i feed

Trzy pompy cyfrowe są przeznaczone dla acid/base/antifoam, a analogowa dla feed. Opcjonalne Feed 2/3 rozszerzają konfigurację.

Gazy i MFC

Parametry PID, kolejność i limity podlegają kontroli. Próba I/O potwierdza fizyczny gaz.

Dane off-gas, jeśli opcja występuje, pomagają wykryć rozbieżność.

Cyfrowe sondy Hamilton/Mettler Toledo

Cyfrowa transmisja ogranicza część błędów analogowych; wprowadza możliwość niezgodności firmware, adresu albo parametrów zapisanych w sondzie.

Off-gas i PAT

Analizatory gazów i inne PAT są opcjami, nie standardem. Każdy ma własny firmware, kalibrację, interfejs, opóźnienie transportowe i storage.

Dane surowe oraz przetworzone przechowuje się wraz z modelem obliczeniowym.

Waga przez RS-232

Konfiguracja RS-232 obejmuje kabel, parametry portu, format ramek, jednostkę i mapowanie do pompy; łącze działa poza kontrolą zapory sieciowej.

Ethernet i prywatna sieć

Adresy, porty i protokoły ustala się z as-built i egzemplarza.

Konta, czas i Part 11

Obsługa 21 CFR Part 11/Annex 11 jest możliwością platformy, wymagającą walidacji, audit trail, retencji, podpisów i procedur.

Komponenty sterowania i danych

Stos obejmuje sterownik, HMI/OS, eve, Elasticsearch, sensory, generator i TechCIP.

Wyniki pełnego researchu rodziny INFORS HT

Model i warstwa sterowania

Karta opisuje INFORS HT Techfors-S 2. Udokumentowana skala: 10/20/30 L roboczo; 15/30/45 L całkowicie. Bieżące materiały INFORS HT łączą rodziny Labfors, Multifors i Techfors-S z platformą eve, natomiast lokalny panel, jednostki master/satellite i serwer eve pozostają osobnymi elementami systemu.

Instrukcja Touch Screen Software V3.5 obejmuje Labfors 5 i Multifors 2. Dokumentuje zarządzanie użytkownikami, parametry, kaskady i receptury. Numer V3.5 nie jest wersją eve ani uniwersalnym firmware wszystkich urządzeń INFORS.

eve 1.123

eve jest platformą webową do planowania, sterowania, monitorowania, analizy i dokumentowania procesów. Instrukcja eve 1.123 pokazuje logowanie, profile uprawnień, tworzenie użytkowników, audit trail, bibliotekę receptur, trendy, raporty, eksport, konfigurację sieci urządzeń, listę dozwolonych adresów IP i aktywację offline. Wymienione systemy hosta to Windows 10 Pro/Enterprise, Windows 11 Pro/Enterprise oraz Windows Server 2019, 2022 i 2025.

Oficjalny ekran logowania eve 1.123; przedstawia opcjonalną warstwę webową, a nie lokalny panel INFORS HT Techfors-S 2.

Oficjalny widok administracji użytkownikami eve 1.123.

Oficjalny widok konfiguracji połączenia urządzenia w eve 1.123; adresy widoczne w instrukcji są przykładowe.

Portfolio opisuje OPC UA dla nowszych konfiguracji Multifors 2, a dla wskazanych konfiguracji Labfors 5 także OPC XML DA przez Ethernet. Jest to różnica zależna od modelu i wydania, nie wspólna cecha każdego urządzenia INFORS. Producent prowadzi również stronę Coordinated Vulnerability Disclosure obejmującą m.in. Labfors, Multifors, Techfors-S i eve.
