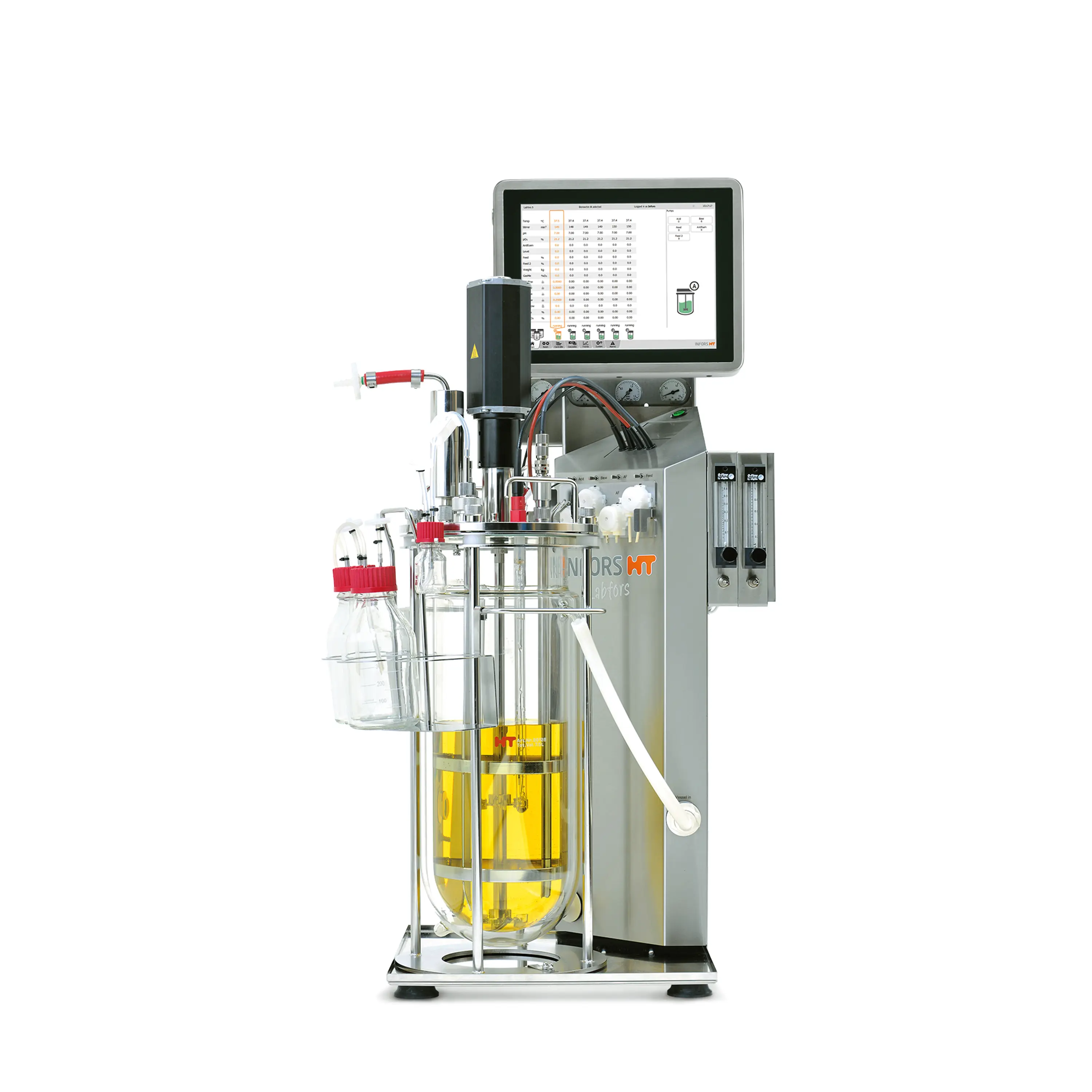

INFORS HT Labfors 5

Labfors 5 jest modułowym bioreaktorem laboratoryjnym do rozwoju procesów mikrobiologicznych i hodowli komórkowej. Obsługuje naczynia do 10 L roboczo, różne napędy, trzy klasy układu gazowego i szeroki zestaw PAT.

Skala, napęd i zabudowa

Naczynia mają: 2 L całkowicie i 0,5–1,2 L roboczo; 3,6 L i 0,5–2,3 L; 7,5 L i 1–5 L; 13 L i 2,2–10 L. Jednostki do 7,5 L zajmują około 464 × 462 × 996 mm, a 13 L około 586 × 512 × 996 mm. Szklany zbiornik z głowicą jest autoklawowany oddzielnie od napędu i przewodów medium.

Napęd standardowy ma 140 W i 0,4 Nm, a high-torque 330 W i 1,05 Nm.

Układ gazowy Basic używa rotametru oraz elektrozaworów, Standard jednego MFC dla przepływu całkowitego i elektrozaworów składu, a High-end osobnego MFC dla każdego gazu.

Pompowanie i PAT

Trzy pompy są standardowo przypisane do kwasu, zasady i antyspieniacza; czwarta analogowa obsługuje feed. Opcjonalne Feed 2 i Feed 3 rozszerzają układ.

Zmienne pomiarowe eve są aktywne po podłączeniu właściwego modułu i czujnika.

Sterowanie, interfejsy i eve

Panel operatorski ma IP66; steruje maksymalnie sześcioma jednostkami. Ethernet służy integracji sieciowej, USB celom serwisowym, a RS-232 m.in. wagom; dostępne są także analogowe I/O.

Labfors 5 jako konfiguracja, nie jeden BOM

Nazwa obejmuje cztery rozmiary vessel, dwa napędy, trzy strategie gazowe oraz liczne opcje PAT.

Wariant do substratów stałych ma osobny artykuł, ponieważ wykorzystuje dedykowaną mechanikę i inne medium.

Device release 5.0 oznacza generację sprzętu, a nie wersję firmware.

Cztery wielkości vessel

Jednostki do 7,5 L mają około 464 × 462 × 996 mm, a 13 L około 586 × 512 × 996 mm.

Napęd standard i high-torque

Wersja standardowa ma napęd 140 W/0,4 Nm, a wersja high-torque 330 W/1,05 Nm.

Ewidencja obejmuje model silnika, falownik, przekładnię, moment, wirniki, limity i firmware napędu.

Standard: jeden MFC przepływu całkowitego

Próba I/O potwierdza wszystkie zawory i fizyczne linie.

High-end: osobny MFC dla każdego gazu

High-end zapewnia indywidualne wartości; zwiększa liczbę kanałów, kalibracji i parametrów.

Mapping, priorytety, limity i parametry PID są krytyczne.

Porównywanie architektur gazowych

Parametr typu gas mix jest chroniony rolą inżynierską.

Pompy podstawowe i Feed 2/3

Trzy pompy cyfrowe zwykle obsługują acid, base i antifoam, a czwarta analogowa feed. Opcjonalne Feed 2/3 rozszerzają układ. Rzeczywisty mapping potwierdza się z przewodów i receptury.

pH, DO, temperatura i redox

Każdy sensor ma model, serial/lot, zakres, kalibrację, tag i status jakości.

Ciśnienie do 400 mbar

Limity mechaniczne pochodzą z instrukcji konkretnego naczynia.

Parametry alarmowe podlegają kontroli zmian i audit trail.

Turbidity i biomass

ASD12-N albo CGQ BioR są opcjami pomiaru. Każdy analizator ma własny firmware, konfigurację, kalibrację oraz interfejs.

ABER Futura

Integracja ABER jest osobnym systemem z firmware, elektrodą, modelem, portem i ewentualną siecią.

Kalibracja, kompensacja i model są częścią receptury analitycznej.

BlueInOne i BlueVary

Analizatory off-gas są opcjonalne.

Urządzenie ma własną wersję, kalibrację i interfejs.

W dochodzeniu dane off-gas są niezależnym odniesieniem dla gazowania; tylko po potwierdzeniu kalibracji i drożności.

Ethernet, USB, RS-232 i analogowe I/O

Każdy interfejs ma oddzielną mapę zaufania.

RS-232 oraz analogowe przewody oznacza się fizycznie; firewall ich nie chroni.

OPC, REST i Modbus przez eve

Sterowniki urządzeń trzecich są osobnymi komponentami z wersją i lifecycle.

Bezpieczeństwo IT/OT

Scenariusze sabotażu obejmują zmianę przypisania gazów, skali analogowej, kalibracji pompy, limitu ciśnienia, kaskady DO albo mapy jednostek master/satellite.

Wyniki pełnego researchu rodziny INFORS HT

Model i warstwa sterowania

Karta opisuje INFORS HT Labfors 5. Udokumentowana skala: 0,5–10 L roboczo; do 6 jednostek. Bieżące materiały INFORS HT łączą rodziny Labfors, Multifors i Techfors-S z platformą eve, natomiast lokalny panel, jednostki master/satellite i serwer eve pozostają osobnymi elementami systemu.

Instrukcja Touch Screen Software V3.5 obejmuje Labfors 5 i Multifors 2. Dokumentuje zarządzanie użytkownikami, parametry, kaskady i receptury. Numer V3.5 nie jest wersją eve ani uniwersalnym firmware wszystkich urządzeń INFORS.

eve 1.123

eve jest platformą webową do planowania, sterowania, monitorowania, analizy i dokumentowania procesów. Instrukcja eve 1.123 pokazuje logowanie, profile uprawnień, tworzenie użytkowników, audit trail, bibliotekę receptur, trendy, raporty, eksport, konfigurację sieci urządzeń, listę dozwolonych adresów IP i aktywację offline. Wymienione systemy hosta to Windows 10 Pro/Enterprise, Windows 11 Pro/Enterprise oraz Windows Server 2019, 2022 i 2025.

Oficjalny ekran logowania eve 1.123; przedstawia opcjonalną warstwę webową, a nie lokalny panel INFORS HT Labfors 5.

Oficjalny widok administracji użytkownikami eve 1.123.

Oficjalny widok konfiguracji połączenia urządzenia w eve 1.123; adresy widoczne w instrukcji są przykładowe.

Portfolio opisuje OPC UA dla nowszych konfiguracji Multifors 2, a dla wskazanych konfiguracji Labfors 5 także OPC XML DA przez Ethernet. Jest to różnica zależna od modelu i wydania, nie wspólna cecha każdego urządzenia INFORS. Producent prowadzi również stronę Coordinated Vulnerability Disclosure obejmującą m.in. Labfors, Multifors, Techfors-S i eve.
