Cytiva Xcellerex XDR-200

Xcellerex XDR-200 jest jednorazowym bioreaktorem mieszadłowym do hodowli komórkowej w zakresie 40–200 L. Konstrukcja łączy płaszczowy zbiornik podporowy ze stali 304, dolny napęd magnetyczny, worek ReadyKleer z bezuszczelkowym zespołem mieszadło–sparger, oddzielone szafy I/O i gazów oraz automatykę X-Station albo integrację z systemem zakładowym. Z punktu widzenia IT/OT nazwa modelu identyfikuje część procesową, ale nie ustala rewizji sterownika, systemu Windows, wydania Wonderware/AVEVA, topologii sieci ani obrazu dysku.

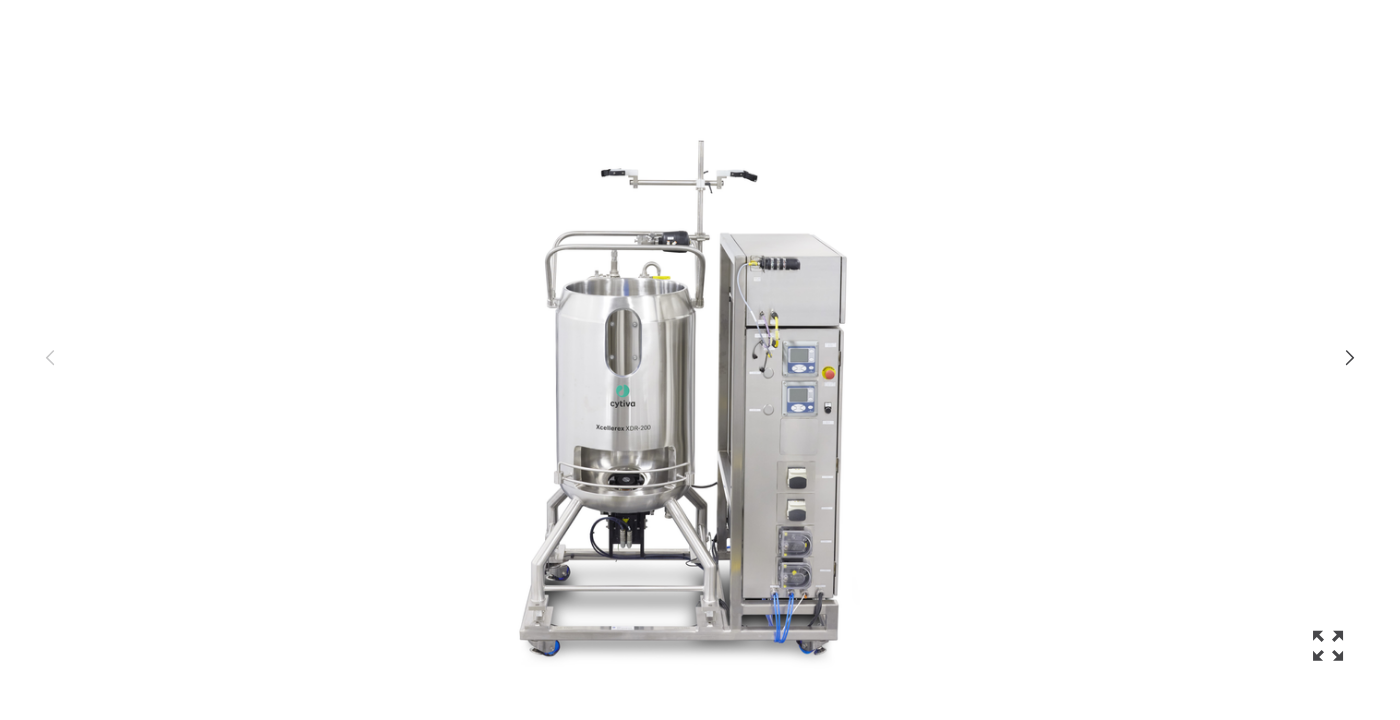

Źródło: oficjalna karta produktu Cytiva XDR-50–2000, obraz opisany przez producenta jako XDR-200.

Najważniejsze dane

Tożsamość i granica modelu

W katalogach spotyka się nazwy Xcellerex XDR-200, GE Xcellerex XDR-200, Cytiva XDR-200 oraz skrót XDR 200. Zmiana marki nie oznacza automatycznie zmiany mechaniki, ale jest użyteczną wskazówką wieku. Udokumentowano między innymi egzemplarz Xcellerex z 2011 r., GE Healthcare z 2014 i 2017 r. oraz Cytiva z 2023 i 2024 r. Tak szeroki przedział wymusza identyfikację po numerze seryjnym i dokumentacji as-built.

XDR-200 nie jest tym samym urządzeniem co nowy Xcellerex X-platform X-200. Nowsza X-platform ma numer systemowy 29722350, inną konstrukcję worka i cabinet, ekran 21,5 cala oraz wybór PlantPAx lub DeltaV. Nie należy też mieszać XDR-200 z XDR-200 MO: wariant MO jest fermentorem microbial, ma inną ścieżkę gazową, chłodzenie i worek 29712055. Ta karta dotyczy standardowej odmiany cell-culture.

Minimalny komplet identyfikacyjny instalacji obejmuje:

• tabliczkę vessel i numer seryjny całego systemu;
• tabliczki głównej szafy I/O, gas cabinet i X-Station;
• numer katalogowy oraz lot worka, wariant złącza i rewizję drawing;
• Configuration Specification, P&ID, electrical drawings i I/O list zgodne z serialem;
• model i serię CPU PLC/PAC, numery modułów I/O oraz ich firmware;
• producenta i model komputera X-Station, serial dysku i wersję obrazu recovery;
• pełne wydania Windows, AVEVA/Wonderware, historian, SQL, driverów oraz aplikacji Figurate;
• eksport projektu PLC, aplikacji HMI, receptur, alarmów i konfiguracji urządzeń PROFIBUS.

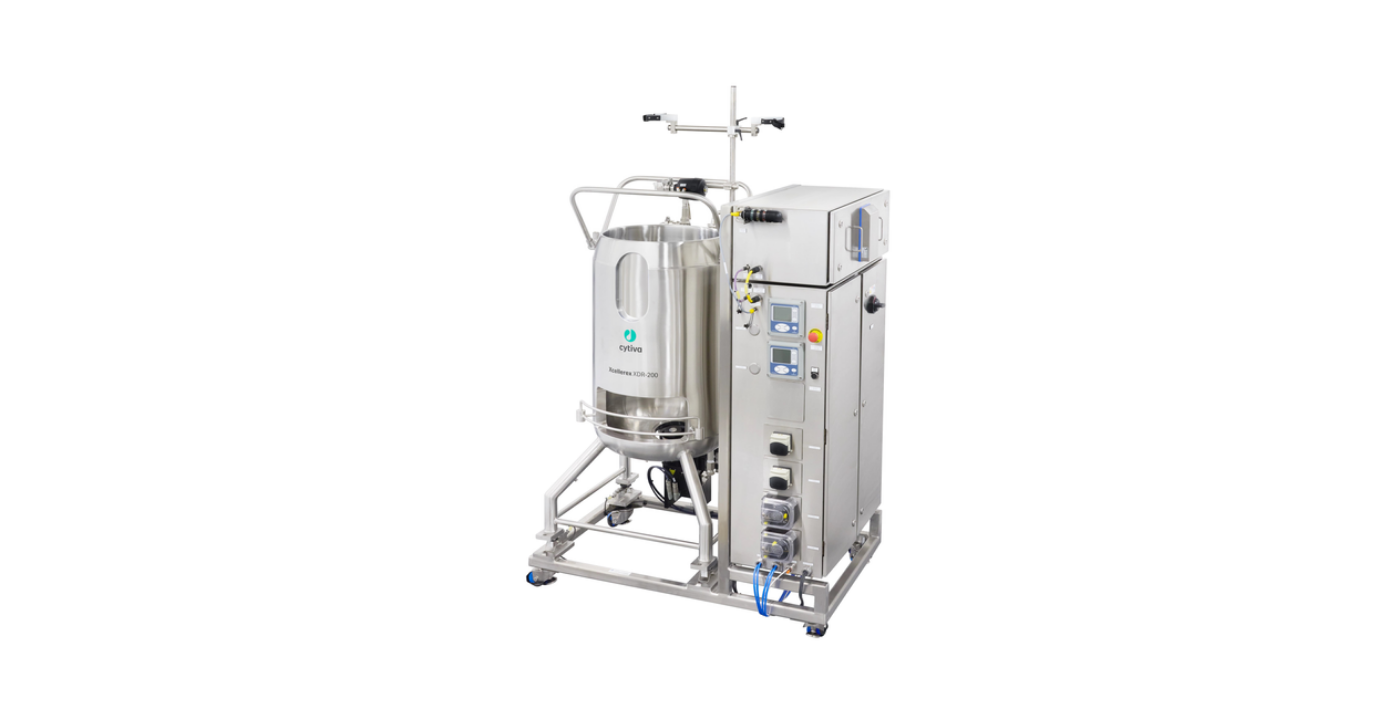

Źródło: oficjalna galeria Cytiva, obraz exact-model opisany jako XDR-200.

Konstrukcja mechaniczna i instalacja

Płaszczowy vessel 304 SS pełni rolę podpory dla jednorazowego biocontainera oraz wymiennika ciepła. Przy 148 × 233 × 107 cm i masie pustej 570 kg nie jest to urządzenie stołowe. Plan relokacji powinien uwzględniać drogę transportową, szerokość drzwi, nośność podłogi, środek ciężkości i dostęp serwisowy. Cztery load cells oznaczają, że poziomowanie, boczne naprężenie tubing oraz oparcie przewodu o podłogę mogą wpływać na pomiar masy.

Dokumentacja standardowej konfiguracji podaje jeden zespół grzania filtra wylotowego i możliwość drugiego zespołu opcjonalnego. Grzałka ogranicza kondensację, lecz jej stan powinien być korelowany z ciśnieniem worka i przepływem wydechu. Wzrost ciśnienia może wynikać z mokrego filtra, zamkniętego zacisku, błędu montażu, niesprawnego grzania albo błędnego transmitera. Alarm logiczny bez niezależnej kontroli drożności nie rozstrzyga przyczyny.

Opcjonalna autonomiczna TCU dla tej skali ma 9 kW mocy grzewczej i 1,5 HP mocy chłodniczej. Producent dopuszcza również konfiguracje korzystające z zakładowej wody lodowej lub glikolu. Dane te nie opisują przepływu, temperatury medium, pojemności płaszcza ani dynamiki konkretnej instalacji. Do analizy incydentu potrzebne są tagi zaworów, komendy i feedback pompy, temperatura supply/return, alarmy TCU oraz rzeczywiste połączenie z BMS lub DCS.

Worek ReadyKleer i numery katalogowe

Warstwa kontaktowa worków jest wykonana z ULDPE zgodnego z USP Class VI. Producent deklaruje dla rodzinnych worków spełnienie wymagań USP 85 dotyczących endotoksyn. Zespół impeller/sparger jest bezuszczelkowy i montowany od dołu; po zamknięciu worka sprzęga się magnetycznie z głowicą napędu. Dla XDR-200 i większych skal zespół jest przesunięty o 15°, podczas gdy XDR-50 ma montaż centralny.

Wariant XDR-200L	Numer produktu	Charakterystyczny zakres
ReadyKleer Development Bag	29712046	osiem pozycji spargerów do prób różnych reżimów napowietrzania
ReadyKleer Microcarrier Bag	29712057	geometria przeznaczona do procesów z mikronośnikami
ReadyKleer Pro, AseptiQuik	29712054	standardowy worek produkcyjny ze złączami AseptiQuik
ReadyKleer Pro, ReadyMate	29712048	standardowy worek produkcyjny ze złączami ReadyMate

Development Bag ma w pozycjach 1 i 5 dyski 20 µm; w 2 i 6 dyski 2 µm; w 3 i 7 dyski 2 µm z pięcioma otworami 1 mm; w 4 i 8 dyski 2 µm z pięcioma otworami 0,5 mm. W wariancie Microcarrier kolejność jest inna: dyski 2 µm w pozycjach 1 i 5, kombinacja 2 µm z pięcioma otworami 0,5 mm w 2 i 6, kombinacja 2 µm z pięcioma otworami 1 mm w 3 i 7 oraz dyski 20 µm w 4 i 8.

Standardowy Pro ma trzy aktywne dyski 20 µm w pozycjach 1, 4 i 6, a pozostałe pozycje są zaślepione. Jest to ważna różnica względem worka rozwojowego. Ten sam setpoint przepływu przy innym układzie spargerów nie daje tej samej prędkości powierzchniowej gazu, rozkładu pęcherzy ani transferu tlenu.

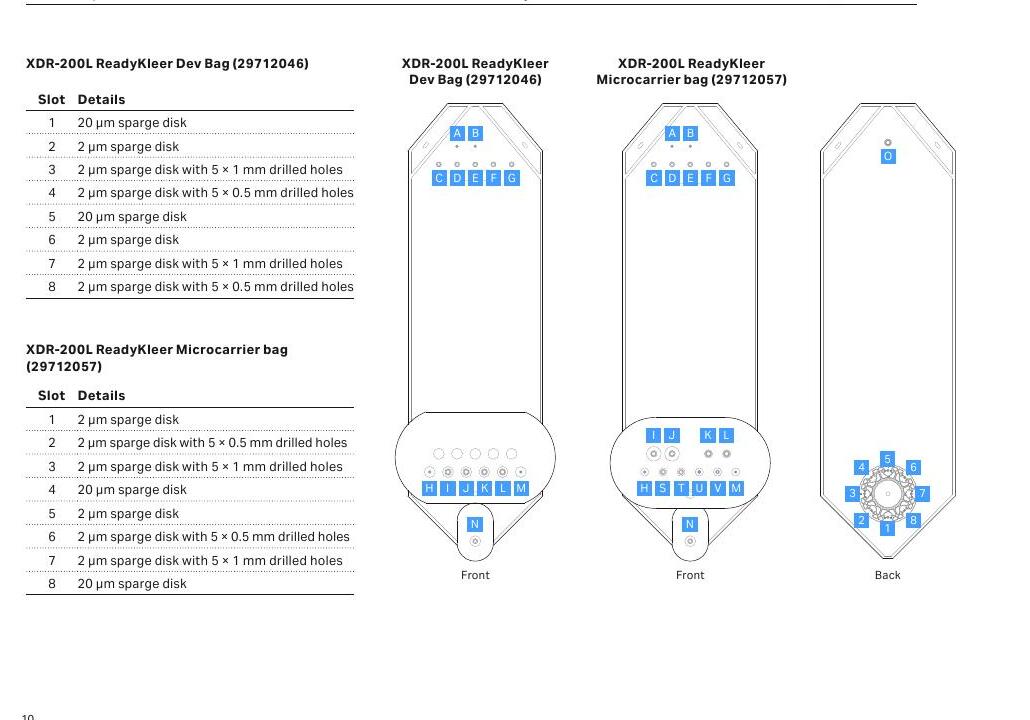

Źródło: oficjalny data file Cytiva XDR-50–2000, CY11759, strona dotycząca dokładnego XDR-200. Kadr dokumentuje numery 29712046 i 29712057; nie zastępuje kontrolowanego drawing dla kupionego worka.

W obu workach Pro linie A i B służą do dodatków płynnych i mają tubing 1/8 × 1/4 cala o długości 120 cali. Linie C, D, F i G są torami dodatków 1/2 × 3/4 cala zakończonymi złączem aseptycznym właściwym dla wariantu. E jest overlay z czujnikiem ciśnienia, H — próbkowaniem z zaworem Luer needleless, I–L oraz R–S — portami sensorów, M — thermowell, N — wtórnym spargerem, O — harvest, a P — wydechem z filtrem 0,2 µm. Oznaczenia powinny zostać porównane z etykietami rzeczywistego worka, ponieważ Custom Bag może zmieniać tubing, długości, filtr, złącza i konfigurację spargerów.

Mieszadło i granice pracy

XDR-200 używa M40e z trzema łopatami ustawionymi pod kątem 40°. Oficjalna charakterystyka podaje kierunek up-flow. Dolne sprzęgło magnetyczne eliminuje uszczelnienie wału przecinające ścieżkę produktu, ale wprowadza zależność od prawidłowego ułożenia podstawy worka, sprzężenia i kontroli napędu.

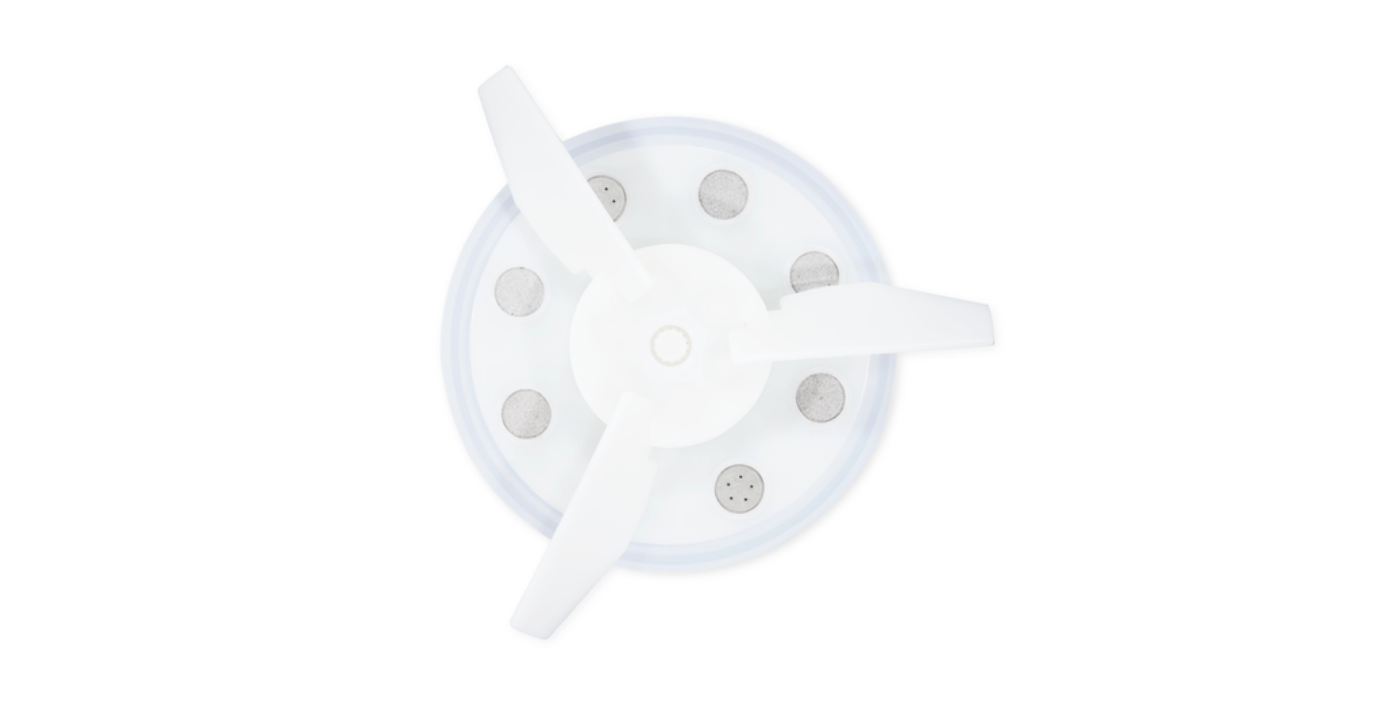

Źródło: oficjalna galeria Cytiva XDR, obraz opisany jako mały impeller XDR. Data file przypisuje trzy łopaty skalom poniżej 1000 L, w tym XDR-200; nie jest to rysunek wymiarowy.

W badaniu rodziny z 2017 r. XDR-200 testowano przy 40, 120 i 200 L, w zakresie 30–350 rpm oraz 0,5–5 L/min powietrza. Pomiary kLa i czasu mieszania wykonywano przy wielu pozycjach sond pH; dla tej skali użyto do ośmiu sond. Medium testowe, antypianka, sparger, temperatura i geometria były określone przez protokół. Tych granic nie należy uznawać za uniwersalną recepturę procesu ani znamionowe maksimum każdego napędu.

Osobna praca inżynierska exact XDR-200 badała 40–200 L, 30–200 rpm i 0,5–10 L/min z dyskiem 2 µm. W opublikowanym zakresie czas mieszania był krótszy niż 30 s, a kLa mieściło się w przybliżeniu w 2–20 h⁻¹. Różnica między 5 i 10 L/min w dwóch źródłach wynika z odmiennych planów doświadczeń, nie jest sprzecznym limitem sprzętowym. Raport konkretnego procesu powinien wskazywać dokładny worek, medium, sparger, gaz, P/V i kryterium pomiaru.

W jednym oficjalnym scale-up hodowli komórek CHO zaszczepienie przygotowano z 15 L kultury WAVE 25. XDR-200 napełniono do 130 L, po inokulacji osiągnięto 145 L, a po przekazaniu 7 L do reaktora satelitarnego pozostawiono 138 L; podczas fed-batch objętość wzrosła do około 200 L. Użyto 150 rpm i pH 7,1, a końcowa wydajność MAb wyniosła 5,0 g/L wobec 4,9 g/L w równoległym WAVE. Jest to wynik jednego procesu, nie gwarantowana wydajność platformy.

Pomiary i elementy wykonawcze

Standard obejmuje po dwa tory pH i DO. Opcjonalny tor CO2 może korzystać z sondy insertion-type i dedykowanego transmitera w I/O cabinet. Temperatura jest mierzona przez sondę w thermowellu, ciśnienie przez jednorazowy sensor worka, a masa przez cztery load cells. Nadmiarowe pH i DO umożliwiają porównanie, ale nie tworzą automatycznej redundancji, jeżeli logika wybiera zawsze jeden kanał albo oba mają wspólne źródło błędu kalibracji.

Szafa I/O może zawierać do czterech pomp. Pompy on/off wykorzystują głowicę Watson-Marlow 114, a zmiennoobrotowe — 313 lub 520 zależnie od konfiguracji. Dodatkowo producent dopuszcza dwie pompy zewnętrzne z rodzin PROFIBUS Watson-Marlow 530, 630 lub 730. Exact model, tubing, przeliczenie ml/obrót i zakres nie wynikają z napisu XDR-200.

Do sześciu MFC pozwala obsłużyć kilka gazów, overlay, sparging i ograniczanie CO2. Standardowa tabela podaje cztery MFC oraz dwa dodatkowe opcjonalnie. W dokumentacji egzemplarza należy zapisać producenta, typ gazu, pełną skalę, jednostkę, numer kalibracji, adres PROFIBUS oraz powiązany zawór. Najgroźniejszy błąd konfiguracyjny to poprawna komunikacja z niewłaściwie zmapowanym gazem albo zakresem.

X-Station i architektura sterowania

X-Station jest mobilną konsolą zdolną mierzyć i sterować maksymalnie czterema bioreaktorami. W obudowie 304 SS znajduje się skalowalny PLC/PAC oraz komputer klasy serwerowej dla HMI i historian. Standard obejmuje 19-calowy ekran dotykowy, klawiaturę QWERTY i mysz odporną na mycie oraz UPS. Wymiary konsoli wynoszą 601 × 1466 × 798 mm, a masa pusta 146 kg.

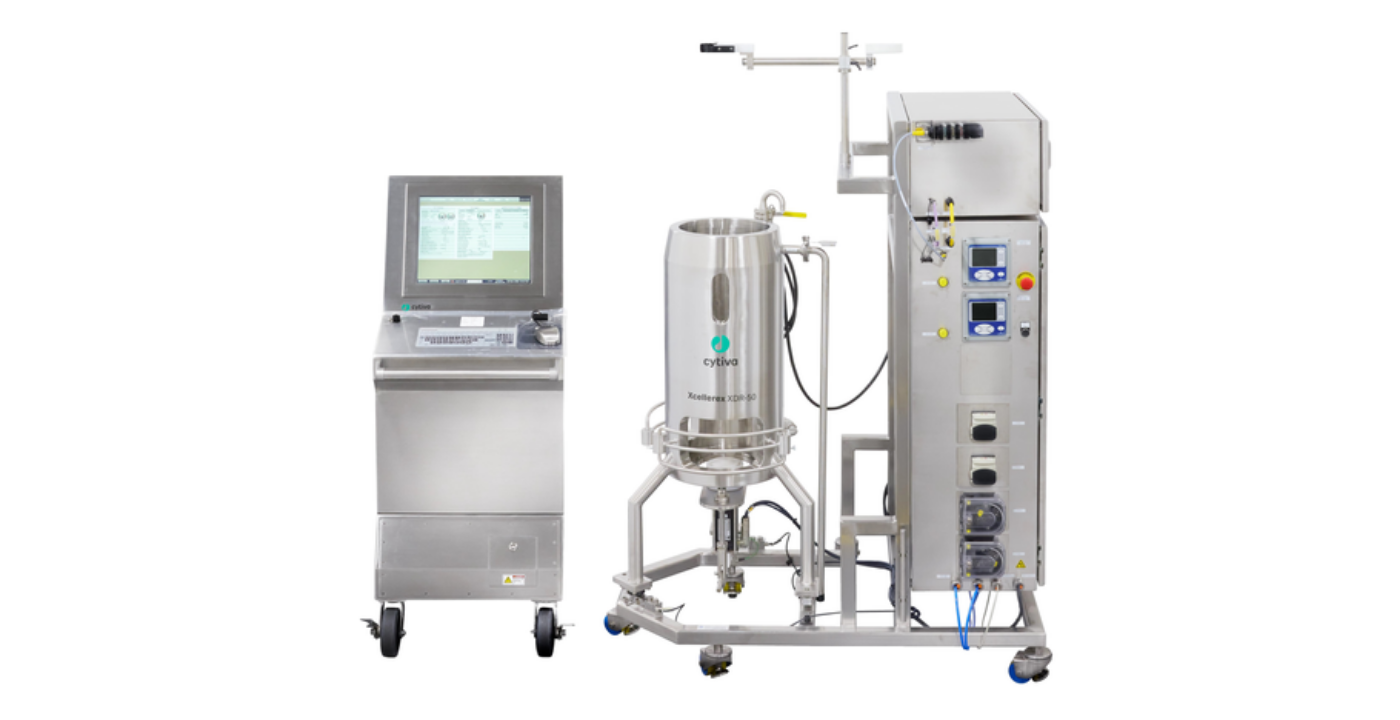

Źródło: oficjalna karta Cytiva XDR, obraz opisany jako bioreaktor XDR i X-Station.

Współczesny data file wskazuje hardware Rockwell/Allen-Bradley, interfejs AVEVA HMI i AVEVA data historian. Figurate powered by AVEVA jest następcą nazwy Wonderware używanej w starszej dokumentacji. Aplikacja bioreaktora łączy HMI/historian z logiką Allen-Bradley PLC/PAC. PROFIBUS służy do urządzeń polowych i łącza pomiędzy cabinet a X-Station; Ethernet jest przewidziany dla komunikacji lokalnej i LAN.

Alternatywą jest bezpośrednie połączenie PROFIBUS z systemem automatyki klienta, w dokumentacji wymieniono Rockwell Automation, DeltaV i Siemens. Cytiva opisuje również Figurate automation for DeltaV DCS. Taka instalacja może nie mieć typowego obrazu X-Station albo używać go w ograniczonej roli. Granicę odpowiedzialności ustala P&ID, network drawing, I/O list oraz kontrakt integracyjny.

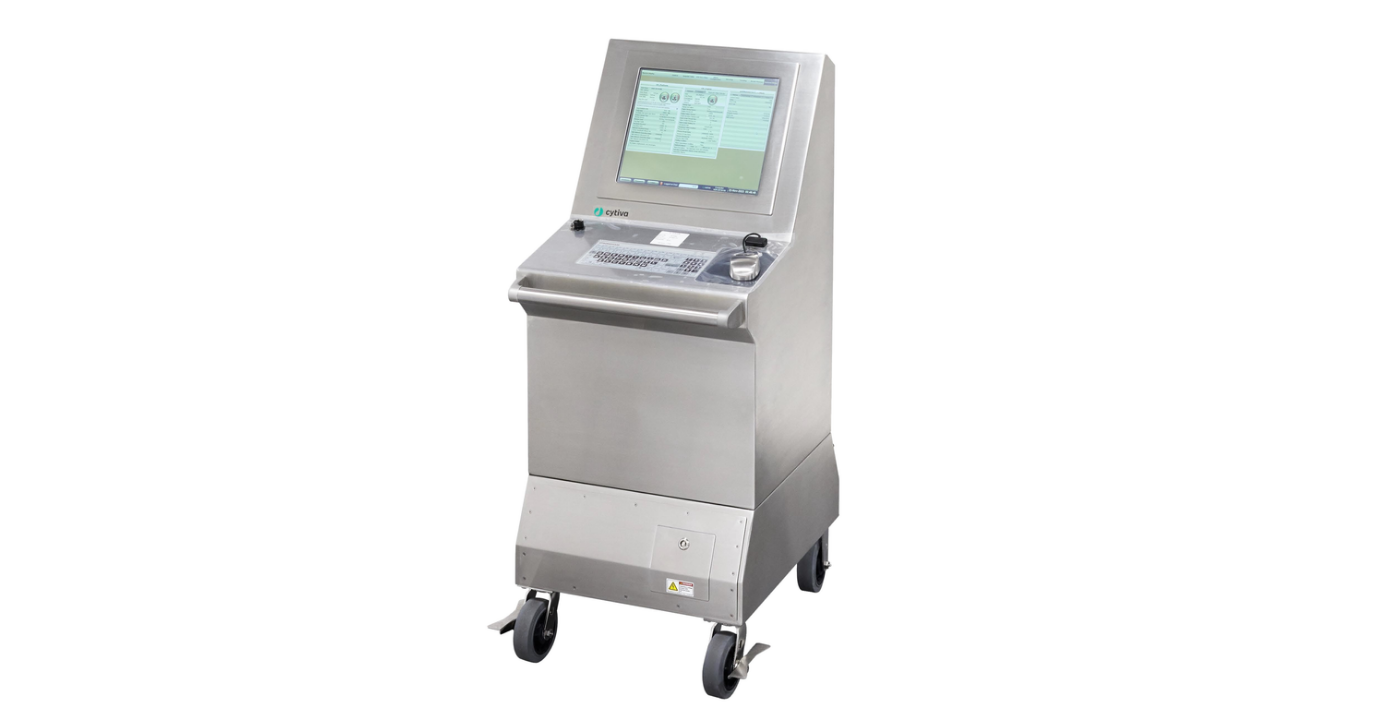

Źródło: oficjalna galeria Cytiva, obraz podpisany „X-Station controller for XDR”. Konsola jest elementem rodziny i może obsługiwać do czterech jednostek; fotografia nie ujawnia jej BOM.

HMI zapewnia widok reaktora, pomp i MFC, wartości procesowe, setpointy i totalizery. Mapping control wiąże pętle pH, DO, temperatury lub agitacji z pompami i MFC oraz trybem split-range lub lookup table. Setpoint table przechowuje do 20 kroków czasowych. PID face plates pokazują PV, SP, CV, nastawy regulatora i limity. Alarmy mają poziomy HiHi, Hi, Lo i LoLo, deadband oraz major/minor deviation. Dostępne są trendy, recipe manager, podgląd stanu platformy, raporty i ekran perfusion.

Oprogramowanie, wersje i storage

Nazwa produktu nie wyznacza wersji software. Egzemplarz z 2011 r. może pracować na starszym Wonderware i niewspieranym Windows, podczas gdy późniejszy retrofit może mieć Figurate/AVEVA. Instrukcja rodziny 29698983 AH opisuje generację System Platform 2020, raporty C:\XDRReports\, tagi WindowViewer oraz zapis Excel/PDF, lecz pełne wydanie System Platform 2020 R2 P01 jest w tym katalogu potwierdzone exact-model dla XDR-200 MO. Dla standardowego XDR-200 pozostaje wartością do odczytu, a nie cechą wszystkich sztuk.

Serwer X-Station przechowuje aplikację HMI, historian i raporty; producent opisuje go jako komputer klasy serwerowej.

Artefakty wymagane do odtworzenia to co najmniej:

• sektorowa kopia nośnika X-Station oraz hash obrazu;
• eksport aplikacji Wonderware/AVEVA, Galaxy i konfiguracji historian;
• projekt PLC w formacie natywnym i eksport tekstowy/lista tagów;
• receptury, setpoint tables, alarmy, mapping control i konta/role;
• konfiguracje MFC, pomp, transmitterów, load cells i sieci PROFIBUS;
• bazy danych, bloki historii, raporty i makra Excel;
• wersje licencji oraz dane potrzebne do ich legalnego odtworzenia;
• obraz recovery producenta, instrukcja restore i wynik testu na zapasowym sprzęcie.

Kopia samego projektu PLC nie odtwarza HMI i historii. Snapshot maszyny lub obraz dysku nie gwarantuje spójności bazy w chwili zapisu. Dla systemu prowadzącego batch kopie warstw należy związać wspólnym identyfikatorem, czasem i protokołem testowego restore.

Konta, raporty i ślad audytowy

Data file opisuje trzy persony HMI: Operator, Supervisor i Engineer. Każdy użytkownik ma mieć unikatową nazwę i hasło. Nie opublikowano domyślnego hasła XDR-200. Puste hasło początkowe kont AVEVA Galaxy w określonym trybie uwierzytelniania nie jest dowodem na fabryczne hasło konsoli Cytiva.

Wbudowane raportowanie korzysta z makroaktywnego skoroszytu Microsoft Excel. Raport może zawierać dane procesu, alarmy i zdarzenia w tabelach i wykresach; na serwerze dostępne są też narzędzia zapytań SQL. Instrukcja nowszej generacji używa katalogu C:\XDRReports\ i parametrów czasu, reaktora oraz formatu wyjściowego. Dla postępowania trzeba zabezpieczyć plik wynikowy razem z makrem, jego hashem, źródłową bazą, strefą czasową i konfiguracją tagów.

Zgodność z 21 CFR Part 11 jest zdolnością projektową, nie certyfikatem każdej instalacji. Cytiva zaznacza, że klient musi wdrożyć właściwe procedury operacyjne. Dowód integralności rekordu wymaga więc przeglądu audit trail, polityki kont, czasu, retencji, e-signature, change-control oraz rzeczywistego logowania zmian receptury i nastaw.

Funkcje bezpieczeństwa w dokumentacji producenta

Cytiva deklaruje application execution control pozwalające uruchamiać tylko zarejestrowane, zatwierdzone programy. Producent przedstawia to jako sposób ograniczenia potrzeby stale aktualizowanego antywirusa. Jest to allowlisting, którego skuteczność zależy od wersji polityki, zabezpieczenia konsoli zarządzającej, ścieżki aktualizacji i praw administratora. Nie należy traktować go jako substytutu segmentacji, backupu i monitoringu.

Producent opiera ochronę również na zabezpieczeniach fizycznych i sieciowych zapewnianych przez klienta. W praktyce kontrola obejmuje zamknięcie obudów, ewidencję kluczy, port security, ograniczenie engineering workstation, blokadę bootowania z nośników, NTP z zaufanego źródła oraz rejestrowanie zmian w PLC i HMI.

APS i rozszerzenie granicy systemu

XDR-200 jest jedną z trzech skal oficjalnie integrowanych z Xcellerex Automated Perfusion System, obok 50 i 500 L. APS dodaje pompy, sensory przepływu i ciśnienia, wagi, filtry retencyjne oraz automatyczne przełączanie. Staje się częścią tej samej pętli procesowej, nawet jeżeli ma osobną obudowę i sterownik.

Rynek wtórny i półka cenowa

Nowy XDR-200 jest systemem produkcyjnym P5 i podlega konfiguracji oraz wycenie. Cena zależy od cabinet, X-Station, liczby reaktorów, TCU, pomp, MFC, sond, dokumentacji IQ/OQ, integracji DCS, worków startowych, instalacji i serwisu. Publiczne ceny ofert używanych nie są przybliżeniem nowej inwestycji.

Federal Equipment opisywał sztukę z 2011 r., serial 2901641881000110, za 15 000 USD: 200 L, X-Station, zasilanie 120 V i płaszcz 100 psi przy 150°F. Inna oferta Federal obejmowała GE Healthcare z 2014 r., serial 29117980, dwa transmittery Rosemount Analytical 1056 i cztery głowice pomp za 17 500 USD. LabX/REUZEit wystawiał używany XDR-200 za 12 500 USD. Są to ceny ofertowe różnych kompletności, dat i stanów.

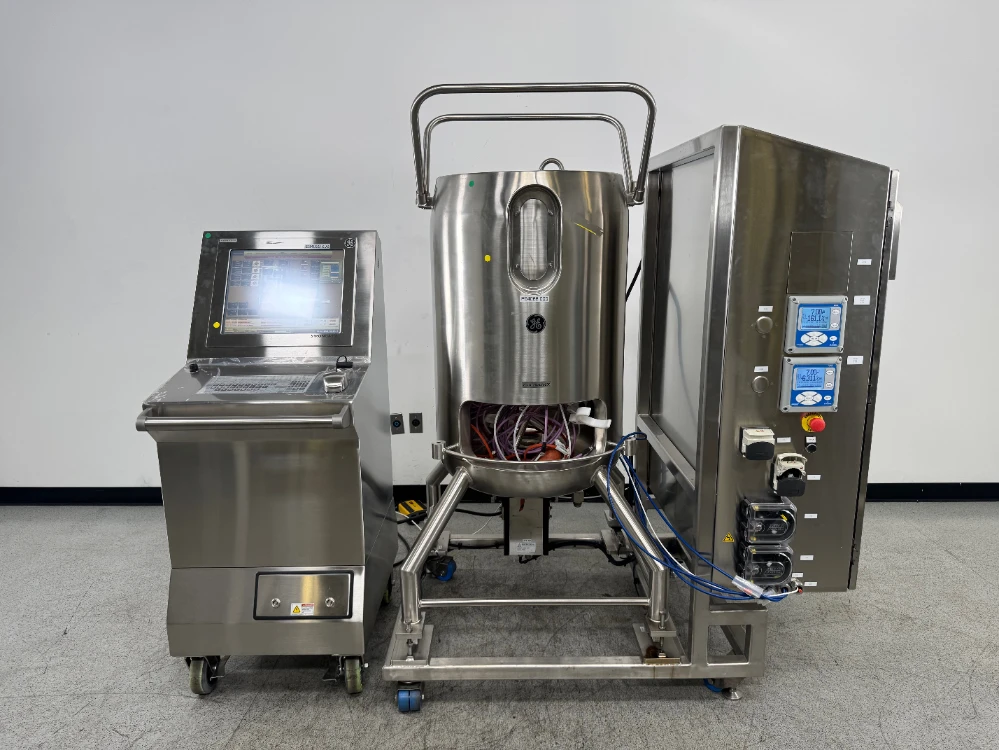

Źródło: oferta exact-model LabX/Surplus Solutions, fotografia egzemplarza GE z product code 405205. Materiał służy do rozpoznania starszej konfiguracji; stan oferty może się zmieniać.

Rynek wtórny dokumentuje egzemplarz Cytiva z 2023 r. opisany jako „new in crate” oraz system z 2024 r., serial 29798328, z X-Station i zasilaniem 230 V.

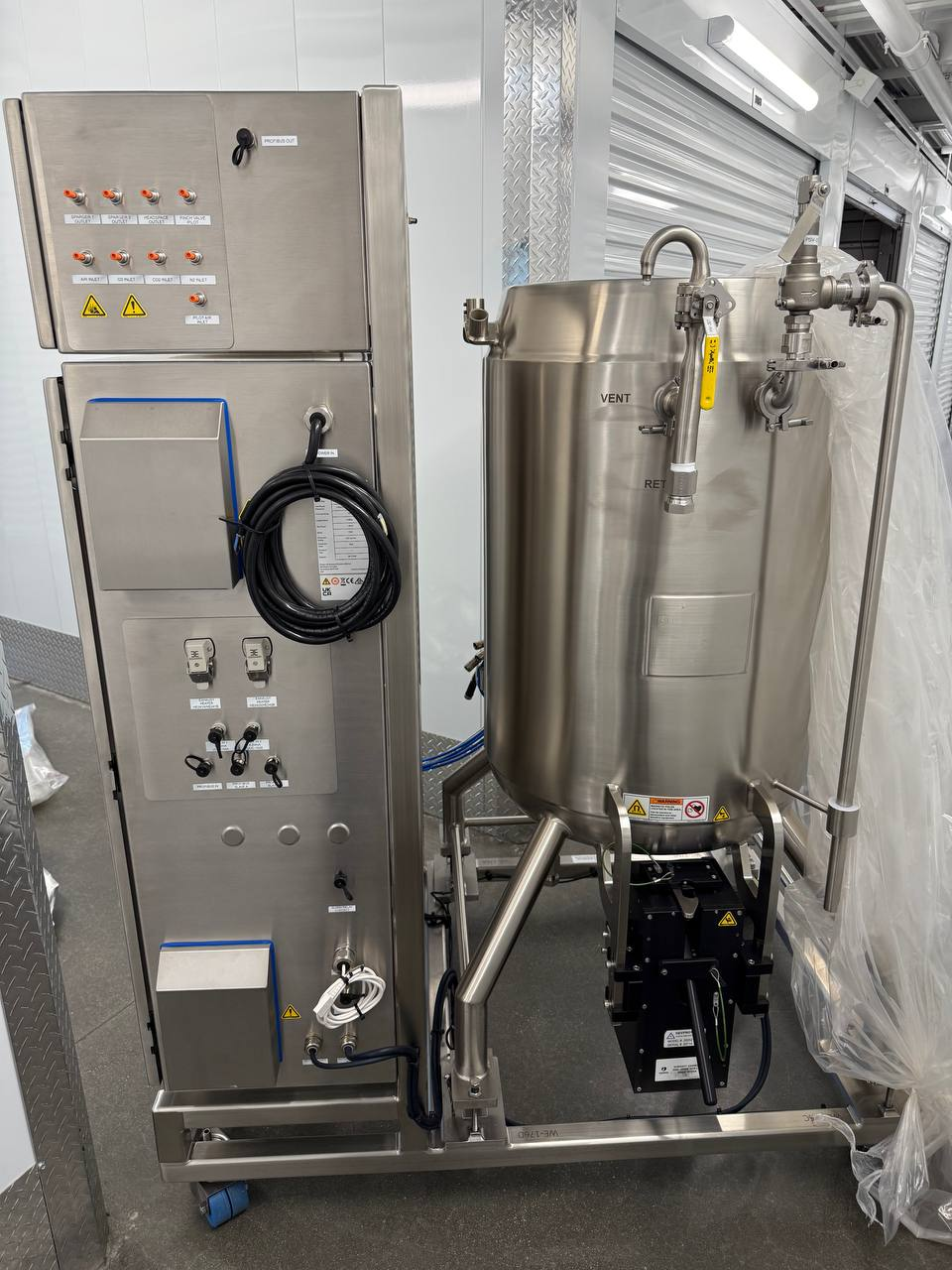

Źródło: LabX — Cytiva XDR-200 Bioreactor System, 2023. Fotografia potwierdza wygląd późniejszej dostawy, nie jej konfigurację software.

Źródła

• Cytiva — Xcellerex XDR-50 to XDR-2000, bieżąca karta produktu i galeria.
• Cytiva — Xcellerex XDR-50 to XDR-2000, data file CY11759.
• GE Healthcare/Cytiva — Characterization of Xcellerex XDR single-use bioreactor systems.
• Cytiva — Engineering characterization of the single-use Xcellerex XDR-200, 29268546 AA.
• GE Healthcare — Scale-up of a high-producing CHO cell fed-batch process to XDR-200, 29-1193-76 AA.
• Cytiva — Xcellerex XDR-50 to XDR-2000 Site Preparation Guide, 29277632.
• Cytiva — XDR-50 to XDR-2000 Operating Instructions, System Platform 2020, 29698983 AH.
• Cytiva — XDR reporting FAQ, 29801407.
• Biochemical Engineering Journal — numerical and experimental characterization of XDR-200.
• Federal Equipment — Xcellerex XDR-200, SKU 4547-44.
• Federal Equipment — GE Healthcare XDR-200, SKU 4605-28.
• Surplus Solutions — GE Xcellerex XDR-200, product code 405205.
• LabX — używany XDR-200, listing 3348350.
• Troostwijk Auctions — Cytiva XDR-200 z 2024 r..
• AVEVA System Platform — karta oprogramowania w encyklopedii.
