Cytiva Xcellerex XDR-200 MO

Xcellerex XDR-200 MO jest jednorazowym fermentorem mieszadłowym do produkcyjnej hodowli mikroorganizmów, o nominalnej skali do 200 L. W aktualnym katalogu Cytiva występuje obok XDR-50 MO, a kompletny system 200 L jest identyfikowany numerem 29175862. Dokładny worek ReadyKleer Microbial z połączeniami Kleenpak ma numer 29712055. Nie należy mylić tych dwóch kodów ani przenosić bez weryfikacji parametrów z XDR-200 przeznaczonego do hodowli komórkowej.

Nota aplikacyjna z 2023 r. opisuje dwa procesy fermentacji Escherichia coli w XDR-200 MO przy początkowej objętości 68 l oraz 136,8 l, ujawniając geometrię dwóch mieszadeł, kaskadę DO, zakresy obrotów, harmonogram zasilania, ekrany X-Station i wyniki procesu.

Identyfikacja i stan rynkowy

Oficjalna strona produktowa nadal przedstawia rodzinę Xcellerex XDR MO single-use stirred-tank fermentors w skalach 50 i 200 L. W kodzie strony wariant 200 L ma SKU 29175862; karta worka wskazuje XDR-200L ReadyKleer Microbial Bag with Kleenpak, SKU 29712055. Starszy przewodnik obsługi rodziny wymienia historyczny worek XDR-200 Pro Microbial Bag 888-0559. Numery worków dokumentują zmiany materiałów eksploatacyjnych, ale same nie dowodzą rewizji skidu ani X-Station.

Pole identyfikacyjne	Wartość potwierdzona
producent bieżący	Cytiva
rodzina	Xcellerex XDR MO
dokładny wariant	XDR-200 MO
przeznaczenie	fermentacja mikroorganizmów
nominalna skala	do 200 L
SKU kompletnego systemu	29175862
bieżący worek	29712055
historyczny worek microbial	888-0559
status oferty	bieżący, konfigurowany i wyceniany na zapytanie
klasa sterowania	C9 — PLC/PAC, przemysłowe HMI/historian i integracja sieciowa
segment ceny	P5 — produkcyjny system RFQ

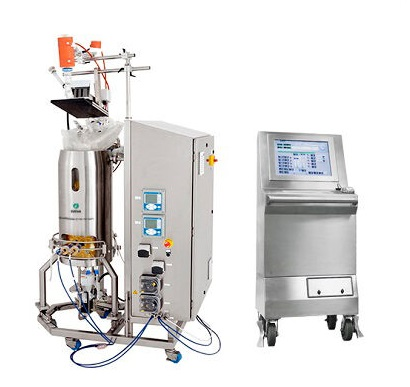

Fotografia przypisana przez Cytiva do bieżącej strony rodziny XDR-50/XDR-200 MO; przedstawia holder, szafę i panel operatorski, lecz nie pozwala odczytać BOM automatyki. Źródło: oficjalna strona produktowa Cytiva.

Oznaczenie MO rozwija się jako microbial operation/application. Wariant ma większy transfer tlenu, szybsze mieszanie, odmienną konfigurację wirników i gospodarkę ciepłem niż wersja XDR-200 do hodowli komórek ssaczych.

Granice pewności danych

W tej karcie występują trzy poziomy dowodu. Exact oznacza informację bezpośrednio przypisaną XDR-200 MO, jego workowi albo procesowi wykonanemu na tym modelu. Rodzina XDR oznacza funkcję opisaną wspólnie dla XDR-50–2000, której obecność i wersję należy potwierdzić na konkretnej sztuce. Warunkowe oznacza cechę komponentu — na przykład podatność AVEVA — która ma zastosowanie dopiero po identyfikacji dokładnego produktu i wersji.

Nota aplikacyjna potwierdza punkt pracy 355 rpm dla opisanej konfiguracji XDR-200 MO; starszy przewodnik rodzinny podaje dla XDR-200 maksimum 360 rpm.

Worek 29712055 i mapa połączeń

Oficjalny data file nazywa element Biocontainer for Xcellerex XDR-200 MO fermentor system i przypisuje mu bieżący kod 29712055. To najdokładniejsza publiczna mapa granicy procesowej. Litery A–P opisują przewody i porty, natomiast pozycje 1–8 opisano jedynie jako hose barb. Nie jest to dowód ośmiu niezależnie sterowanych spargerów.

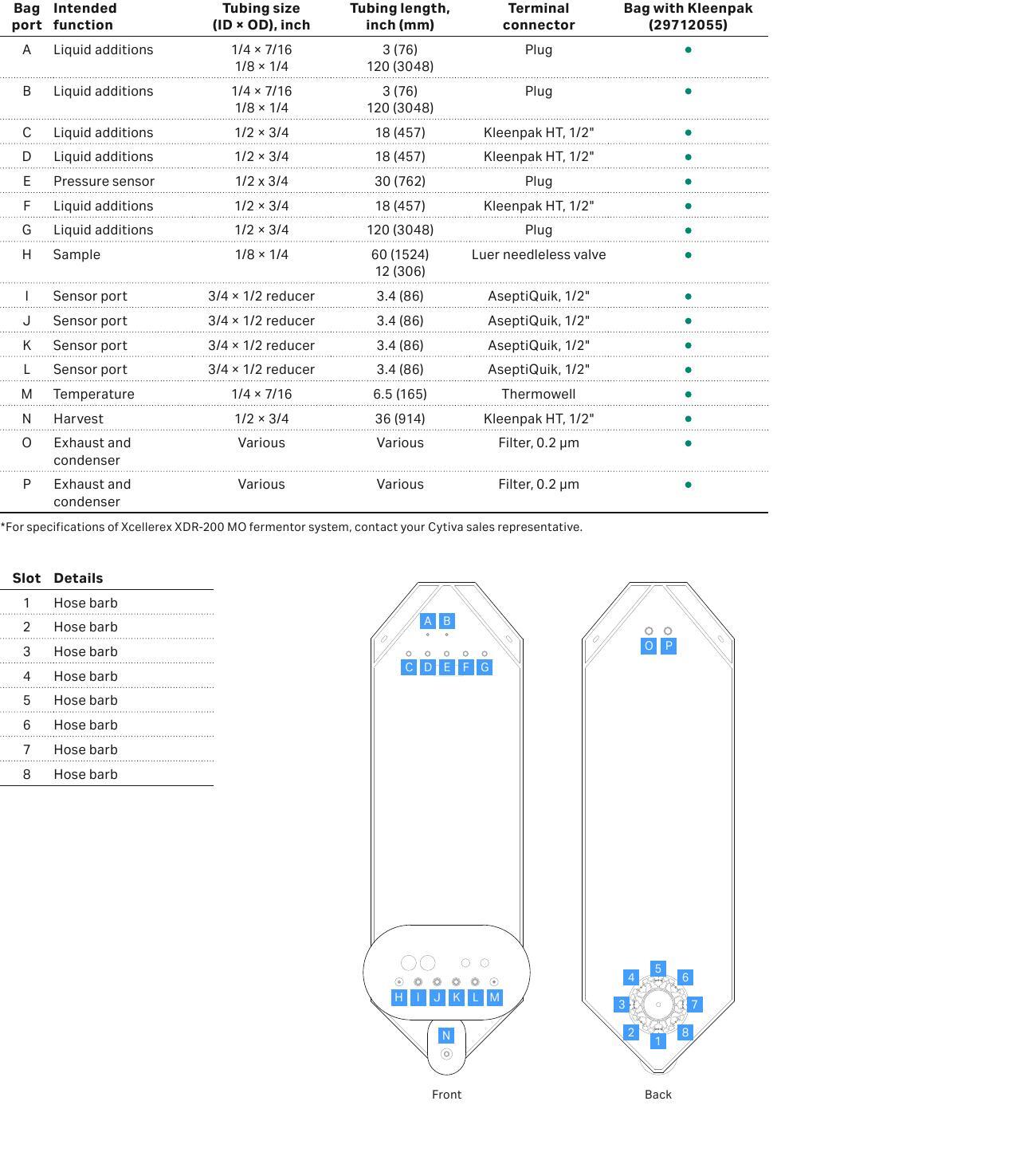

Exact tabela i rysunek worka XDR-200 MO pokazują porty A–P oraz osiem pozycji hose-barb. Źródło: Cytiva, data file digi-23694, strona 17.

Port	Funkcja	Przewód / długość	Zakończenie
A, B	dodatki cieczy	3 × 1/4 × 7/16 in, po 120 in (3048 mm), plus 1/8 × 1/4 in	plug
C, D	dodatki cieczy	1/2 × 3/4 in, 18 in (457 mm)	Kleenpak HT 1/2 in
E	pomiar ciśnienia	1/2 × 3/4 in, 30 in (762 mm)	plug / tor sensora
F	dodatek cieczy	1/2 × 3/4 in, 18 in (457 mm)	Kleenpak HT 1/2 in
G	dodatek cieczy	1/2 × 3/4 in, 120 in (3048 mm)	plug
H	pobieranie próbki	1/8 × 1/4 in, odcinki 60 i 12 in	luer needleless valve
I–L	cztery porty sensorowe	redukcja 3/4 × 1/2 in, 3,4 in (86 mm)	AseptiQuik 1/2 in
M	temperatura	1/4 × 7/16 in, 6,5 in (165 mm)	thermowell
N	harvest	1/2 × 3/4 in, 36 in (914 mm)	Kleenpak HT 1/2 in
O, P	exhaust i condenser	konfiguracja przewodów według tabeli	filtr 0,2 µm

Porty I–L dają cztery fizyczne miejsca na sensory, ale publikacja nie narzuca ich obsady. pH, DO, pojemność, biomasa lub inny czujnik zależą od zakupionego BOM. Port E jest częścią toru ciśnienia worka, M prowadzi do kieszeni temperaturowej, a O i P tworzą dwa tory odpowietrzenia/kondensacji. Dla działań dowodowych należy zapisać nie tylko literę portu, lecz również model sondy, serial, przewód, transmitter, wejście I/O, tag, zakres, jednostkę i datę kalibracji.

Budowa mechaniczna i mieszanie

Proces opisany przez Cytiva korzystał z górnego impellera osiowego o łopatkach pochylonych oraz dolnego impellera Rushtona. Górny element wspiera przepływ osiowy i obieg w objętości, dolna turbina dyskowa intensyfikuje dyspersję gazu. To exact opis konfiguracji badanej XDR-200 MO. Nie jest nim przypadkowa fotografia wirników z XDR-50 ani standardowego worka cell-culture.

W 80-litrowym przebiegu operator zwiększał mieszanie ręcznie w krokach po 15 rpm, gdy przepływ tlenu osiągał 9–10 L/min. Zakres pokazany w opisie procesu wynosił 180–300 rpm. W 160-litrowym przebiegu sterowanie DO wykorzystywało tablice zależności i kaskadę przepływu powietrza, tlenu oraz obrotów; maksymalna osiągnięta prędkość wyniosła 355 rpm, a tlen 27,7 L/min. Wartości te są użyteczne jako wzorzec telemetryczny i obciążeniowy, nie jako uniwersalna receptura.

Duża gęstość hodowli bakteryjnej tworzy silne sprzężenie procesu: wzrost biomasy zwiększa zużycie tlenu i produkcję ciepła; regulator podnosi przepływ gazu i rpm; gazowanie zwiększa pianę, a rosnąca temperatura zwiększa zapotrzebowanie na chłodzenie. Manipulacja pojedynczym sygnałem DO, obrotów lub przepływu może więc uruchomić prawidłowo działającą kaskadę w nieprawidłowym kierunku. W analizie trzeba zachować PV, SP, CV, tryb Auto/Manual, limity, lookup table i alarmy w jednej osi czasu.

Skala procesowa potwierdzona w 2023 r.

Nota aplikacyjna CY36125-27Mar23-AN opisuje namnażanie E. coli DH5α z plazmidem pLP2 o długości 4180 bp. Proces przeniesiono z 5-litrowego reaktora szklanego, pracującego z 2,5 L, do XDR-200 MO w dwóch skalach. Nie jest to wyłącznie deklaracja marketingowa: dokument zawiera nastawy, trendy, ekrany operatorskie oraz porównanie ilości i postaci plazmidu.

Wartość 136,8 l jest objętością początkową; po dodaniu inoculum i feedu masa zbioru wzrosła do 167 kg. Badanie potwierdza pracę opisanego procesu w zakresie około 68–167 l.

Przebieg fermentacji 80 L

W próbie 80 L DO po raz pierwszy osiągnął setpoint po około 6,5 h. Powietrze i tlen pracowały w kaskadzie; po dojściu tlenu do 9–10 L/min operator zwiększał obroty o 15 rpm. Feed rozpoczęto przy OD600 24,8 z szybkością 5,6 mL/min, a następnie korygowano go co 1,5–2 h tak, aby utrzymać przyrost OD600 około 0,06–0,08 h⁻¹. Maksymalna gęstość optyczna wyniosła 93,4.

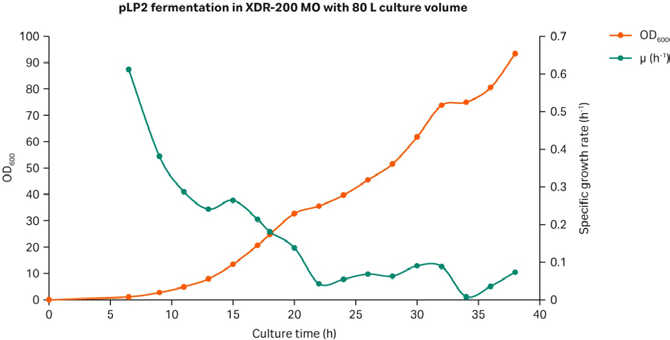

Exact krzywa wzrostu i feedu dla przebiegu 80 L w XDR-200 MO. Wykres dokumentuje konkretny proces DH5α/pLP2, a nie gwarantowaną wydajność dowolnej hodowli. Źródło: Cytiva, CY36125.

Około 18 h procesu opisanego w nocie aplikacyjnej sygnał DO wzrósł do 115%; autorzy powiązali ten wzrost z wyczerpaniem składników odżywczych.

Przebieg fermentacji 160 L

W skali 160 L producent użył bardziej zautomatyzowanego sterowania. Konfigurowalne tablice DO mapowały zapotrzebowanie regulatora na przepływ powietrza, tlen i obroty. Feed ruszył przy OD600 26,7 z szybkością 11 mL/min. Setpoint Table podnosiła zadanie w dwugodzinnych krokach: 11, 13, 15, 17, 19, 21, 23, 25, 27, 29,5, 32 i 35 mL/min. Taka tabela jest elementem logiki procesu i powinna być traktowana jak kontrolowana receptura.

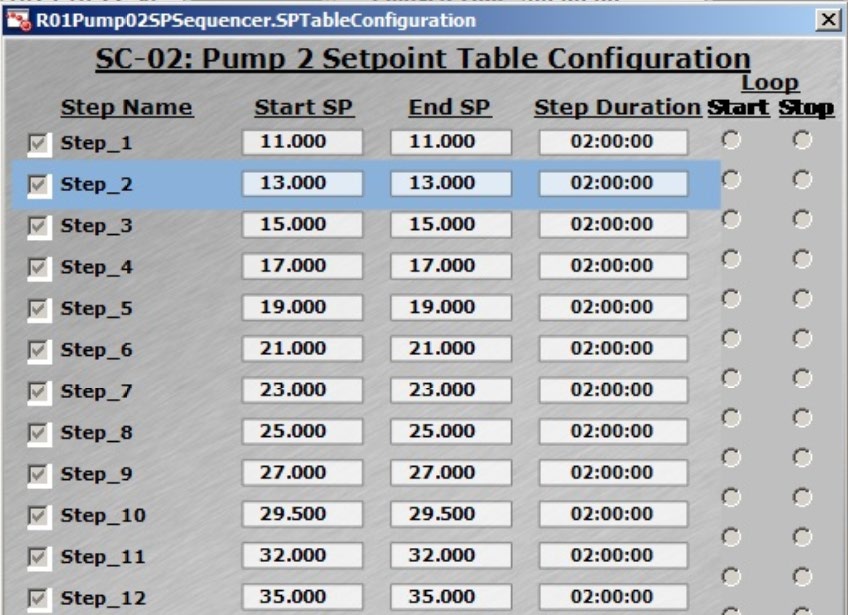

Exact ekran Setpoint Table pokazuje kolejne kroki feedu 11–35 mL/min. Zrzut ujawnia strukturę funkcji, lecz nie pełne uprawnienia ani projekt aplikacji. Źródło: Cytiva, CY36125.

Maksymalne OD600 wyniosło 95,8. Zebrano 167 kg materiału. Porównanie ze skalą 5 L dało znormalizowany titer 1,00 dla 5 L, 0,96 dla 80 L i 0,82 dla 160 L. Udział supercoiled plasmid w datowanym PDF wynosił odpowiednio 92,24%, 91,49% i 91,75%. Jedna internetowa wersja tłumaczenia podaje inną liczbę dla 160 L; w rekordzie pierwszeństwo ma konkretny, datowany PDF i jego tabela.

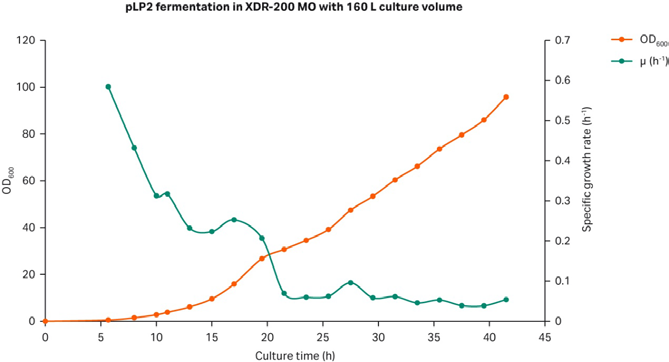

Exact krzywa OD600 i sterowania feedem w przebiegu 160 L. Źródło: Cytiva, CY36125.

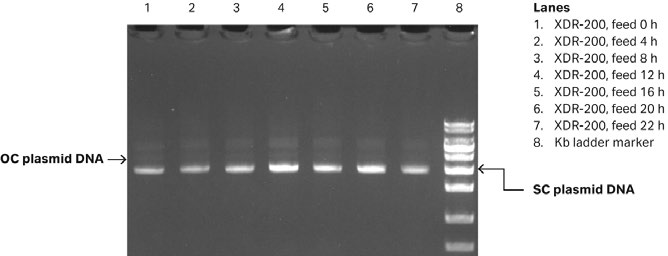

Exact obraz analityczny produktu procesu XDR-200 MO 160 L; nie jest fotografią urządzenia ani dowodem konfiguracji automatyki. Źródło: Cytiva, CY36125.

X-Station i ekran Mapping Control

Zrzut exact procesu nosi tytuł Reactor01 200 Liter Bioreactor Mapping Control Screen. Widoczne są obiekty pomiarowe i wykonawcze, w tym MFC1 dla powietrza, MFC6 dla tlenu i AGT1 dla mieszadła. Nie daje to pełnej listy I/O ani gwarancji, że numeracja jest fabrycznym standardem — nazwy tagów mogą należeć do projektu badawczego.

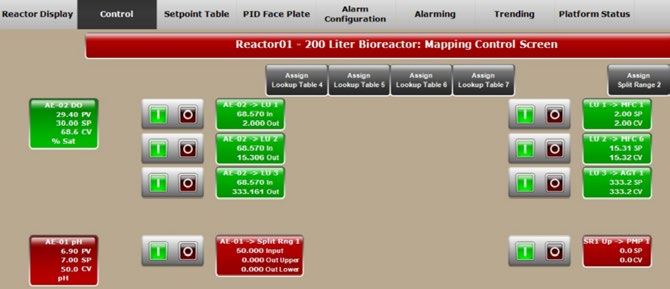

Ekran exact procesu XDR-200 MO 200 L pokazuje mapowanie MFC powietrza, MFC tlenu i agitatora. Źródło: Cytiva, CY36125.

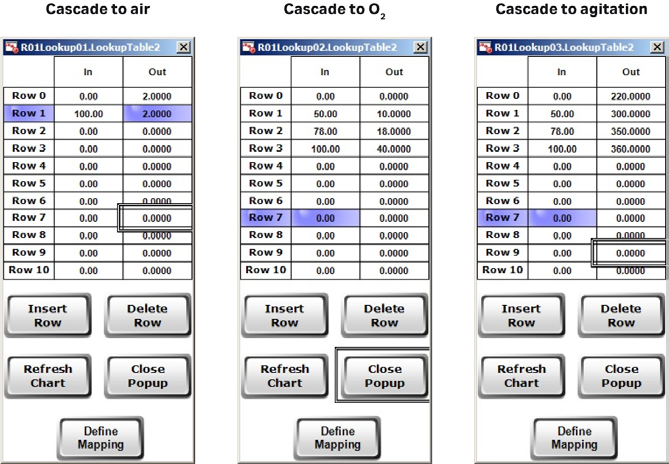

Exact ekrany lookup table wykorzystane w 160-litrowym procesie do kaskadowania powietrza, tlenu i rpm. Źródło: Cytiva, CY36125.

Tablice tworzą punkt wysokiego ryzyka integralności. Ich zmiana nie musi wyłączać regulatora ani wywołać błędu komunikacji: PLC może nadal utrzymywać DO, ale robić to przy innym rozkładzie gazów i obrotów. Minimalny materiał kontrolny obejmuje eksport tabel, wersję receptury, timestamp, użytkownika, audit trail, checksum projektu, parametry regulatora oraz raport różnic względem zatwierdzonego baseline.

Trendy i ślady infrastruktury

Exact zrzut 160 L pokazuje równocześnie przebieg DO, przepływy, mieszanie i inne zmienne procesu. W materiale widać prywatne adresy z puli 172.20.4.0/24 oraz nazwę zawierającą XDR-8561-32-InSQL. Są to ślady konkretnego stanowiska badawczego i jego historyka, nie domyślne adresy ani nazwy hostów sprzedawanych systemów. Ich znaczenie polega na potwierdzeniu, że procesowy HMI/historian działał w sieci IP i używał komponentu InSQL.

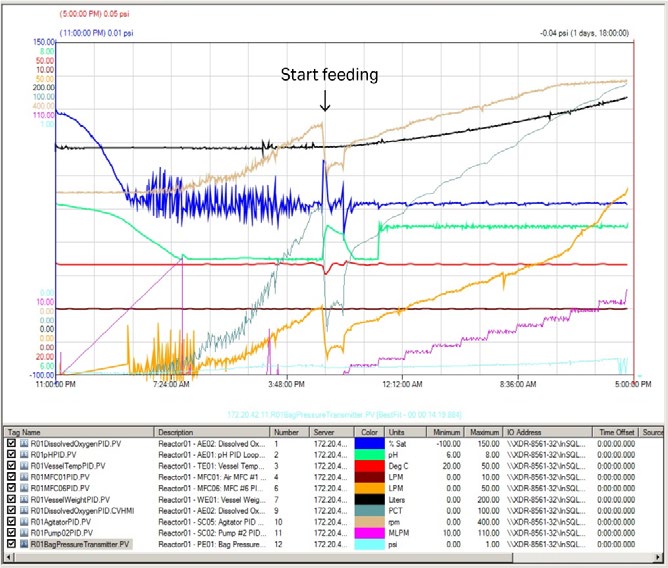

Exact trend procesu badawczego 160 L. Widoczne identyfikatory infrastruktury należy traktować jako dane jednego wdrożenia, nie ustawienia fabryczne modelu. Źródło: Cytiva, CY36125.

Architektura sterowania rodziny XDR

Przewodnik XDR-50–2000 opisuje połączenie X-Station z reaktorem przez PROFIBUS. X-Station realizuje interfejs operatorski, zarządzanie nastawami, recepturami, alarmami i danymi, a szafa I/O obsługuje napęd, MFC, pompy, sensory, grzanie i urządzenia pomocnicze. Rodzinny materiał pokazuje cztery pompy Watson-Marlow 313, przyłącza heaterów, wejście wagi i moduły gazowe. Dokładna liczba oraz rewizje w XDR-200 MO są jednak konfiguracyjne.

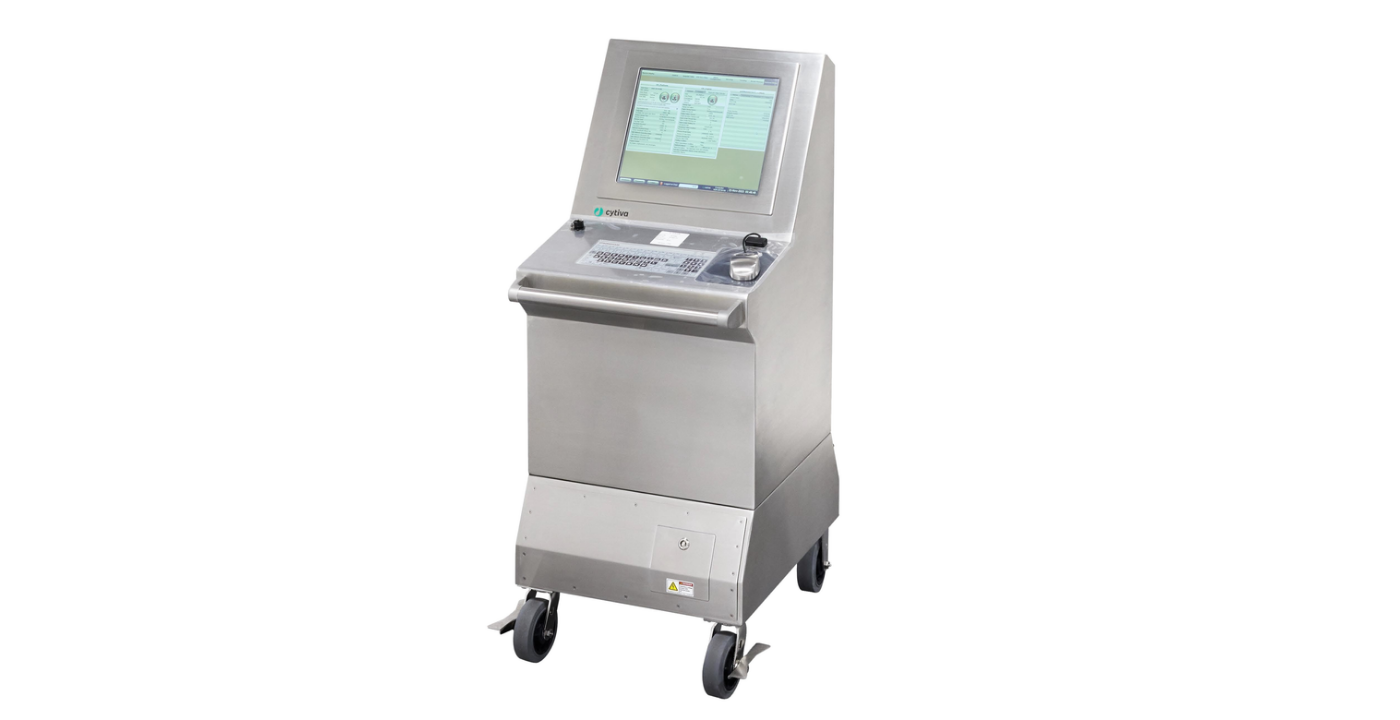

Fotografia rodzinnej X-Station ilustruje przemysłową stację operatorską XDR. Nie potwierdza modelu procesora, PLC ani nośnika konkretnej sztuki XDR-200 MO. Źródło: dokumentacja rodziny XDR.

Oprogramowanie: dwie udokumentowane gałęzie

Oficjalny FAQ 29801407 AA obejmuje systemy XDR-50–2000. Część pytań dotyczy starszej gałęzi Wonderware 2014, a osobny rozdział dotyczy wersji XDR z AVEVA System Platform 2020, opisanych jako platforma 7.2 i nowsza. Dokument instruuje użytkownika, by wersję sprawdzał na ekranie Platform Status. To najważniejsza reguła identyfikacji: nazwa XDR-200 MO nie przesądza o wersji software.

FAQ opisuje między innymi:

• raport wszystkich skonfigurowanych wartości .PV, .SP i .CVEU do Excel i PDF;
• komunikację z OPC serverem;
• konfigurację whitelisty dla zdalnego dostępu;
• przechowywanie backupów danych;
• Microsoft SQL i odtwarzanie bazy alarmów/events w gałęzi Wonderware 2014;
• mechanizmy login/logout w gałęzi AVEVA System Platform 2020.

Nota aplikacyjna z 2023 r. potwierdza użycie historyka InSQL w opisanej instalacji XDR-200 MO.

Baza danych, raporty i kopie zapasowe

Microsoft SQL jest udokumentowany dla rodzinnej architektury X-Station. W starszej gałęzi FAQ opisuje tworzenie administracyjnego konta SQL potrzebnego do narzędzia Alarm DB Restore i raportowania. Z punktu widzenia bezpieczeństwa oznacza to obecność danych procesowych, kont usługowych, konfiguracji połączeń i potencjalnie haseł zapisanych poza samym PLC.

Eksport raportu PDF albo arkusza nie jest pełną kopią stanowiska. Dossier odtworzeniowe powinno zawierać obraz systemu X-Station, bazę i transaction logs, projekt HMI/Galaxy, projekt PLC, receptury, lookup tables, konfigurację OPC, certyfikaty, konta i role, licencje, ustawienia sieci, konfigurację stacji inżynierskiej oraz instrukcję kolejności restore. Każdy artefakt wymaga hasha i czasu pozyskania.

Konta, role i dostęp zdalny

Dokumentacja rodziny rozróżnia role operatorskie i inżynierskie, a nowsza platforma rejestruje logowania i wylogowania w sposób inny niż starszy ekran EVENTS. Nie znaleziono publicznie potwierdzonego domyślnego hasła exact XDR-200 MO. Nazwy widoczne w demonstracji albo instrukcji nie mogą być traktowane jak aktywne credentials.

Interlocki i bezpieczeństwo fizyczne

FAQ ostrzega, że wartości interlocków nie są przeznaczone do zmiany przez użytkownika, a modyfikacja może naruszyć bezpieczeństwo. Rodzinny przewodnik podaje dla XDR-200 przykładowe progi masy: 220 kg jako górny próg zatrzymujący pompy, a w ostrzejszej reakcji także MFC i powiązane pętle; 38 kg jako dolny próg zatrzymujący pętle pH, DO i temperatury; 9 kg jako kolejny próg zatrzymujący także mieszadło. Ponieważ tabela nie jest jednoznacznie oznaczona wyłącznie MO, wartości trzeba zweryfikować w dokumentacji dostarczonego systemu przed użyciem operacyjnym.

Nieautoryzowana zmiana progów może prowadzić do pracy mieszadła przy zbyt małej objętości, nadmiernego napełnienia, niekontrolowanego dozowania albo błędnej reakcji przy utracie masy. Kontrola nie kończy się na odczycie bieżącej liczby: należy porównać projekt, runtime, recepturę i wartości zachowane w raporcie kwalifikacyjnym.

Układ cieplny i odpowietrzenie

Przewodnik rodziny szacuje objętość cieczy w płaszczu i obiegu TCU dla XDR-200 na około 19 L. Jest to wartość instalacyjna rodziny, nie objętość robocza reaktora. Exact model TCU, moc, medium, zakres temperatur i parametry komunikacji zależą od zamówienia. W procesie bakteryjnym zdolność chłodzenia musi być oceniana łącznie z maksymalnym wzrostem, rpm, gazowaniem i temperaturą otoczenia.

Dwa tory exhaust worka mają kondensację i filtry 0,2 µm. Dla XDR-200 MO przewodnik wymienia zestawy heaterów 13-calowych: 888-0377 z ReadyMate oraz 888-0507 za rozgałęzieniem Y, z dwoma heaterami. Jednopanelowe wersje zasilania obejmują 29589480 (120 V, 100 W) i 29589483 (240 V, 100 W), a wykonanie dwupanelowe 29589477 (24 VDC, 100 W). Są to istotne identyfikatory części zamiennych i punktów zasilania.

Mokry filtr, zimny heater, zatkana linia, błędna pozycja zaworu albo nadmierne gazowanie mogą podnieść ciśnienie worka. Rekonstrukcja zdarzenia powinna korelować ciśnienie, temperatury heaterów, przepływy MFC, rpm, wilgotność/kondensację, alarmy oraz pozycje zaworów. Sam alarm pressure high nie wskazuje przyczyny.

Czujniki temperatury i części serwisowe

Rodzinny przewodnik wymienia dla XDR-200–2000 starszy RTD 827-60196 i nowszy 29317513, oba jako 7-calowe, podwójne elementy. Taki numer części pomaga rozpoznać generację serwisową, ale nie wersję PLC. Wymiana RTD może zmienić współczynniki kalibracji, przypisanie kanałów lub diagnostykę, dlatego numer części, serial i calibration certificate należy wiązać z tagiem.

Analogiczna dyscyplina dotyczy MFC: producent/model, full scale, gaz kalibracyjny, firmware, protokół i adres, stan zaworu po utracie zasilania oraz miejsce docelowe przewodu muszą być zapisane osobno. Wartość 27,7 L/min O₂ z badania nie identyfikuje zakresu full scale zastosowanego kontrolera.

Porty i protokoły — co jest potwierdzone

PROFIBUS jest potwierdzoną magistralą rodziny między X-Station/sterowaniem a urządzeniami reaktora. OPC służy do integracji, SQL jest komponentem danych opisanych gałęzi, a w badanym środowisku potwierdzono sieć IP.

Patch management i okno serwisowe

FAQ zaleca konsultację zgodności poprawek Windows z Cytiva. To oznacza zależność między łatami systemowymi a walidowanym obrazem dostawcy, nie zakaz aktualizacji. Rejestr powinien rozdzielać: dostępność poprawki, decyzję producenta, wynik testu laboratoryjnego, akceptację jakości, termin wdrożenia i kompensujące zabezpieczenia do czasu instalacji.

Najbezpieczniejszy baseline zawiera export wersji z Platform Status, listę programów i hotfixów, Windows build, SQL build, wersje sterowników komunikacyjnych, firmware PLC/I/O/MFC, BIOS, model nośnika, checksumy projektów oraz status EDR i backupu. Screenshot jednej strony About nie wystarcza, ponieważ komponenty wspólne mogą mieć niezależne wersje.

Model zagrożeń cyberfizycznych

Najistotniejsze skutki nie wynikają z samej utraty ekranu HMI. Zmiana mappingu DO może przesterować O₂ i rpm; zmiana tabeli feedu może zwiększyć produkcję ciepła i piany; fałszywa masa może zablokować albo ominąć interlock; manipulacja heaterem lub exhaust może podnieść ciśnienie worka; niezgodny czas systemowy może podważyć audit trail; utrata historyka może odebrać możliwość odtworzenia przebiegu partii.

Priorytetowe granice zaufania to:

• operator ↔ X-Station;
• X-Station/historian ↔ SQL i storage backupu;
• HMI/PLC ↔ PROFIBUS oraz zdalne I/O;
• PLC ↔ napęd, MFC, pompy, TCU i heatery;
• OPC ↔ DCS/SCADA/MES;
• sieć zakładowa ↔ dostęp serwisowy dostawcy;
• receptura i lookup tables ↔ wykonawcza kaskada procesu.

Atak lub błąd konfiguracji może zachować pozornie poprawny interfejs. Dlatego detekcja powinna porównywać niezależne wielkości: masę z sumą feedów i harvestu, DO z przepływem i rpm, temperaturę z obciążeniem TCU, ciśnienie z gazowaniem i stanem exhaust. Różnice są silniejszym sygnałem niż pojedyncza wartość.

Procedura pozyskania danych z egzemplarza

Bez zmiany stanu urządzenia należy najpierw zebrać fotografie tabliczek i ekranów statusowych, raport konfiguracji, listę alarmów, role, aktywne sesje, zegar i topologię. Następnie pozyskuje się projekty PLC/HMI, bazę/historian, receptury i lookup tables, konfigurację OPC, listę usług oraz aktywne połączenia. Dopiero po zapewnieniu kopii i uzgodnieniu okna można wykonywać testy wpływające na komunikację.

Minimalna lista identyfikacyjna exact sztuki:

• seriale holdera, X-Station, I/O cabinet, drive, TCU i wag;
• SKU oraz lot worka, układ portów i accessory kits;
• PLC/PAC catalog number, chassis, moduły, series i firmware;
• IPC/panel model, CPU, RAM, storage, BIOS i system operacyjny;
• AVEVA/Wonderware product version z Platform Status;
• SQL edition/build, instance, lokalizacja danych i retention;
• nazwy hostów, interfejsy, adresy, VLAN, routing i firewall;
• MFC, pompy, sensory, transmittery, zakresy i kalibracje;
• projekty, receptury, tabele, checksumy i ostatnie zmiany;
• konta, role, dostęp dostawcy, certyfikaty i serwery czasu;
• wynik restore testu oraz RPO/RTO.

Cena i kompletność zakupu

Cytiva sprzedaje XDR-200 MO jako produkt konfigurowany na zapytanie. Katalogowy agregator podaje orientacyjnie 1–2 mln CNY dla rodziny XDR MO, bez zweryfikowanego zakresu dostawy.

Klasa P5 wynika z produkcyjnej skali, automatyki, infrastruktury, kwalifikacji i materiałów jednorazowych. Przy porównaniu ofert trzeba oddzielić holder, X-Station, I/O/gas cabinet, TCU, wagi, pompy, condenser/heaters, spare parts, worki, licencje, FAT/SAT, IQ/OQ, szkolenie, integrację i serwis. System bez właściwych worków, heaterów, licencji lub backupu projektu może być technicznie niekompletny mimo sprawnego ekranu.

Najważniejsze luki publiczne

Karta daje jednak znacznie więcej niż sam katalog: exact SKU systemu i worka, kompletną mapę portów, historyczny SKU worka, identyfikatory heaterów i RTD, dwa potwierdzone procesy 80/160 L, rzeczywisty punkt 355 rpm i 27,7 L/min O₂, logikę lookup/feed, ślad sieciowo-historyczny i udokumentowane gałęzie X-Station. To wystarcza do przygotowania precyzyjnej checklisty oględzin bez udawania nieznanych danych.

Źródła

• Cytiva — XDR-50 do XDR-2000, tabela worka XDR-200 MO 29712055.
• Cytiva — bieżąca strona XDR MO 50 i 200 L.
• Cytiva — zastosowanie XDR-200 MO w fermentacji E. coli i produkcji plazmidu, CY36125.
• Cytiva Japan — skalowanie E. coli do XDR-200 MO.
• Cytiva — FAQ Xcellerex XDR-50–2000, 29801407 AA.
• AVEVA — Security Central.
• NVD — CVE-2021-32981.
• NVD — CVE-2021-38410.
• Antpedia — wtórny katalog i orientacyjny przedział XDR MO.
