Czech Brewery System NANOSOLO SV 230V

NANOSOLO SV 230V jest kompletnym, mobilnym zestawem regulacji temperatury jednej strefy. Zawiera cyfrowy regulator PID, sondę, elektrozawór 1/2 cala, szybkozłącza GEKA Plus, nierdzewną płytę z hakiem oraz przyłącze zasilające 230 VAC.

Zestaw steruje przepływem wody chłodzącej lub medium grzewczego przez płaszcz tanku. Różni się od NANOSOLO MBV typem aktuatora: SV używa elektrozaworu, MBV napędzanego zaworu kulowego. Wariant 230V różni się też elektrycznie od SV 24V i SV BUS.

Odrębność wariantu

Konfigurator oferuje SV 230V za 350 EUR, SV 24V również za 350 EUR oraz SV BUS za 370 EUR netto. Bezpośrednie 230 VAC zmienia zasady montażu i serwisu.

230V jest najbardziej samodzielny w pobliżu gniazda; wnosi napięcie sieciowe do wilgotnego środowiska.

Etykieta, typ przewodu oraz pozycja w zamówieniu są źródłem dla egzemplarza.

Kompletacja

Zestaw obejmuje regulator, termometr w nierdzewnej osłonie, elektrozawór z przyłączami GEKA i kablem 5 m, sondę Ø6 mm z kablem 5 m, płytę z hakiem oraz wybrane przyłącze zasilania.

Zastosowanie procesowe

Warunkiem jest odpowiedni płaszcz i źródło medium.

Mobilny uchwyt

Płyta nierdzewna z hakiem umożliwia przenoszenie zestawu.

Sensor i osłona

Sonda ma średnicę 6 mm oraz kabel 5 m.

Parametry pomiaru

Zakres wynosi −9,9…+99,9°C. Dokładność jest deklarowana jako ±0,5°C, rozdzielczość 0,1°C.

Panel

Kontrola pomieszczenia i rejestr nastaw są zatem podstawowe.

Elektrozawór

SV używa solenoid valve 1/2 cala z kablem 5 m.

GEKA Plus

Szybkozłącza 1/2 cala ułatwiają mobilność.

Najniższa dopuszczalna wartość spośród zaworu, węża, GEKA i płaszcza wyznacza limit układu.

Zasilanie 230 VAC

Wariant 230V pracuje z 230 VAC / 50 Hz.

IP65 obudowy regulatora nie przenosi się automatycznie na wtyczkę.

Różnice względem 24V i BUS

Wariant SV 24V przyjmuje 24 VAC / 50 Hz. Wariant SV BUS również jest opisany w tabeli jako 24 VAC i ma inne przyłącze. Strona SV nazywa te opcje „MBV-24V” i „MBV-BUS”.

Firmware i hardware

Obudowę IP65 otwiera się na urządzeniu wycofanym.

Obudowa i środowisko

Obudowa jest poliwęglanowa z GF, IP65, dla −10…+40°C. Wymiary regulatora podano jako 120 × 120 × 240 mm.

Kable, wtyk sieciowy i cewka mają własne parametry.

Komponenty i interfejsy

Panel, sensor, elektrozawór, wtyk 230 VAC, przewody, złącza GEKA i obieg.

Diagnostyka cewki i elementu wykonawczego

Temperatura obudowy cewki po długim załączeniu jest ważnym parametrem.

Niezależne wykrywanie przepływu

Regulator ma potwierdzony sensor temperatury.

Higiena i kondensacja

Klasa IP65 dotyczy panelu; pozostałe komponenty mają własne klasy ochrony.

Cena

Konfigurator podaje 350 EUR netto dla SV 230V. Ta sama kwota dotyczy SV 24V, a BUS kosztuje 370 EUR. Ogólny zakres 350–370 EUR wynika z wariantów.

Cena dotyczy regulatora i zaworu; tank, pompa, agregat oraz stała hydraulika są kupowane oddzielnie.

Porównanie z MBV 230V

MBV 230V kosztuje 375 EUR i używa napędzanego zaworu kulowego. SV kosztuje 350 EUR i używa elektrozaworu.

Granica produktu i wariantu

NANOSOLO SV jest elementem systemu regulacji temperatury sprzedawanym przez Czech Brewery System. Mobilny komplet z elektrozaworem; karta bazowa obejmuje rodzinę 230 V/24 V/BUS. Nie jest kompletnym bioreaktorem: jego skutki zależą od czujnika, zasilania, zaworu/sprężarki/grzałki, hydrauliki i nadrzędnego systemu.

Galeria identyfikacyjna i techniczna

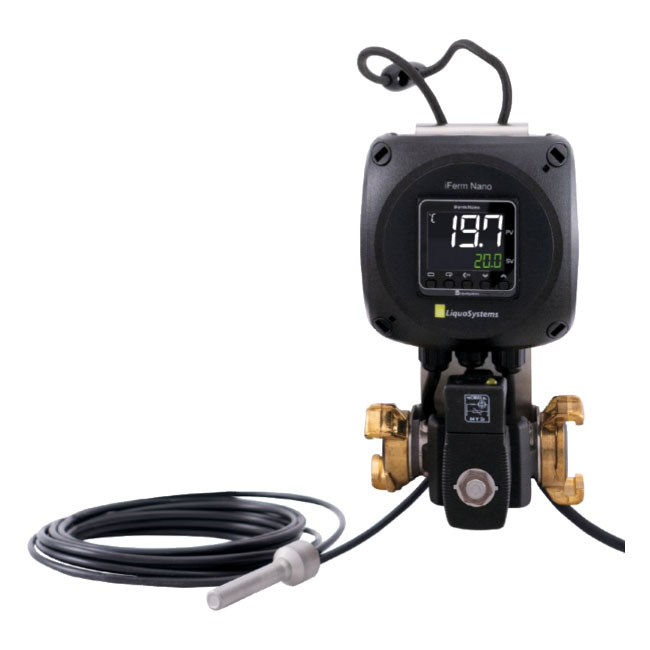

NANOSOLO SV — dokładny produkt z oficjalnej karty CBS.

NANOSOLO — oficjalny widok lokalnego regulatora wartości aktualnej i zadanej. Materiał rodzinny Nano System.

Nano System — schemat modułowej kontroli wielu stref z NANO TERMINAL i regulatorami.

Nano System — oficjalny przykład zasilania 24 V. Nie dowodzi obecności magistrali danych.

Nano System — oficjalny przykład wariantu z transformatorem 230 V.

Nano System — oficjalny wariant zasilania BUS 24 V.
