Czech Brewery System NANOSOLO MBV 230V

NANOSOLO MBV 230V jest kompletnym, przenośnym zestawem regulacji temperatury jednej strefy zbiornika. Łączy cyfrowy regulator PID, sondę temperatury, napędzany zawór kulowy, szybkozłącza GEKA Plus, płytę nierdzewną z hakiem oraz wariant przyłącza zasilającego 230 VAC.

Zestaw można zawiesić przy tanku i podłączyć do węża wody chłodzącej. Wariant 230V różni się od MBV 24V oraz MBV BUS interfejsem zasilania i ceną, dlatego ma osobny rekord.

Odrębność wariantu 230V

Karta produktu oferuje odmiany 230V, 24V i BUS. Wariant 230V kosztuje 375 EUR netto i przyjmuje napięcie sieciowe 230 VAC / 50 Hz. Wariant 24V kosztuje 360 EUR, a BUS 390 EUR.

Wariant 230V jest użyteczny jako niezależny zestaw lokalny, gdy dostępne jest gniazdo sieciowe.

Kompletacja

Producent wymienia cyfrowy regulator, sensor temperatury, napędzany zawór kulowy z szybkozłączami, stalową płytę z hakiem oraz jeden z trzech wariantów przyłącza zasilającego.

Opis jednocześnie wymienia tuleję nierdzewną 7 × 240 mm oraz sensor Ø6 mm z kablem 5 m.

Zbiornik, płaszcz, pompa, agregat, węże instalacyjne i zabezpieczenie sieciowe są dobierane oddzielnie.

Mobilny montaż

Płyta nierdzewna z hakiem pozwala zawiesić zestaw przy różnych tankach.

Sensor temperatury

Sonda ma około 5 m kabla i średnicę 6 mm. Opis mówi także o obciążniku lub tulei ze stali nierdzewnej o wymiarach 7 × 240 mm.

Zakres to −9,9…+99,9°C, dokładność ±0,5°C, rozdzielczość 0,1°C.

Nie każda sonda IP65 jest dopuszczona do bezpośredniego kontaktu z produktem.

Walidacja pomiaru

Stabilizacja jest istotna, ponieważ metalowa osłona 240 mm ma własną bezwładność.

Regulacja PID

Producent podaje typ regulatora PID.

Zawór kulowy ma napęd, a więc ograniczony czas ruchu i trwałość.

Chłodzenie i grzanie

Tryby opisano jako cooling i warming. Karta nie mówi, czy wariant 230V potrafi jednocześnie sterować dwoma obiegami. Najbezpieczniej traktować go jako pojedynczy kanał skonfigurowany do jednej funkcji.

Napędzany zawór kulowy

Zawór ma przyłącza 1/2 cala i pięciometrowy kabel.

GEKA Plus

Bayonet fittings GEKA Plus 1/2 cala służą do szybkiego łączenia obiegu.

Zasilanie 230 VAC

Wariant jest zasilany 230 VAC / 50 Hz.

IP65 panelu nie automatycznie obejmuje wtyk i gniazdo.

Warianty 24V i BUS

MBV 24V przyjmuje 24 VAC / 50 Hz i kosztuje 360 EUR netto. MBV BUS także jest opisany jako zasilany 24 VAC; ma złącze BUS i kosztuje 390 EUR.

Obudowa i warunki

Panel ma obudowę z poliwęglanu wzmacnianego włóknem szklanym, IP65. Temperatura otoczenia wynosi −10…+40°C. Wymiary robocze podano jako 120 × 120 × 240 mm.

Cena

Bieżący konfigurator pokazuje 375 EUR netto dla wariantu 230V. Ogólny zakres rodziny wynosi 360–390 EUR.

Porównanie z NANOSOLO SV

MBV wykorzystuje napędzany zawór kulowy, SV elektrozawór.

Wariant 230V MBV kosztuje 375 EUR, a SV 230V 350 EUR.

Granica produktu i wariantu

NANOSOLO MBV jest elementem systemu regulacji temperatury sprzedawanym przez Czech Brewery System. Mobilny komplet z czujnikiem i napędzanym zaworem kulowym; karta bazowa obejmuje rodzinę 230 V/24 V/BUS. Nie jest kompletnym bioreaktorem: jego skutki zależą od czujnika, zasilania, zaworu/sprężarki/grzałki, hydrauliki i nadrzędnego systemu.

Galeria identyfikacyjna i techniczna

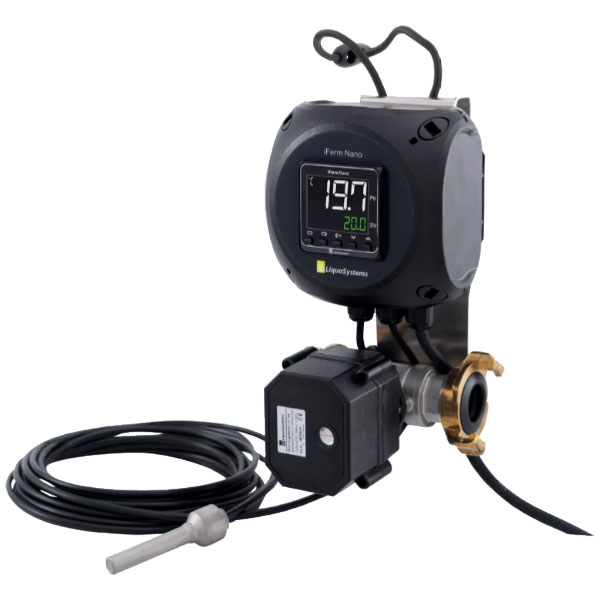

NANOSOLO MBV — dokładny produkt z oficjalnej karty CBS.

NANOSOLO — oficjalny widok lokalnego regulatora wartości aktualnej i zadanej. Materiał rodzinny Nano System.

Nano System — schemat modułowej kontroli wielu stref z NANO TERMINAL i regulatorami.

Nano System — oficjalny przykład zasilania 24 V. Nie dowodzi obecności magistrali danych.

Nano System — oficjalny przykład wariantu z transformatorem 230 V.

Nano System — oficjalny wariant zasilania BUS 24 V.
