Biostream BioBench Twin

Identyfikacja i granice rekordu

BioBench Twin jest równoległą platformą stołową Biostream przeznaczoną do prowadzenia dwóch niezależnych procesów w jednej obudowie, z możliwością rozbudowy wspólnej warstwy do większej liczby stanowisk. Bieżąca karta mówi o 2–32 bioreaktorach, szklanych naczyniach z zakresu 2–13 l, 12-calowym ekranie wielodotykowym oraz dwóch systemach sterowania zintegrowanych w jednym oprogramowaniu.

Nazwa Twin oznacza dwa tory bazowego urządzenia, nie pojedyncze naczynie z dwiema komorami. Liczba 32 opisuje skalowanie sieciowe lub programowe wielu jednostek, a nie 32 fizyczne naczynia podłączone do jednej pary wejść.

BioCompact jest bardziej zwartą platformą stackable z własnym typoszeregiem 0,25–7,5 l i jawnie nazwanym BOS 3.0. BioBench SIP ma stalowe naczynia, parę i sterylizację in situ.

Klasa C5 wynika z lokalnych kontrolerów/HMI i nadrzędnego BOS z siecią klient–serwer, OPC oraz dostępem z innych urządzeń.

Naczynia, skala i proces

Standardowy zakres termiczny zaczyna się około 5°C powyżej temperatury otoczenia i kończy na 65°C. Producent wspomina wybrane wykonania do 85 lub 90°C.

Karta wymienia bakterie, komórki, algi i grzyby. Tak szeroki zakres zastosowań oznacza konfigurowalność, nie identyczne wyposażenie.

Ogólna oferta rodziny miesza szkło, stal SIP i single-use.

Dwa tory i wspólne zasoby

Skalowanie do 32 stanowisk zwiększa konsekwencje błędu receptury.

Architektura kontrolera

Ogólna 30-stronicowa broszura BioBench pokazuje wymienny moduł procesorowy zgodny ze standardem SMARC, płytę bazową, Ethernet, kartę SD, złącze debug, sygnalizację LED i dwa miejsca na moduły rozszerzeń.

I/O i protokoły polowe

Schemat blokowy pokazuje 2 wejścia i 2 wyjścia 0–10 V, wyjścia 4–20 mA, 8 wejść 4–20 mA, 6 wejść i 6 wyjść 24 V, dwa PT100, cztery połączenia wag, CAN do silnika, 10 portów Modbus i płyty pomp. Osobna tabela podaje nieco inne liczby: po 4 wejścia/wyjścia 4–20 mA, 10 wyjść i 6 wejść 24 V, 4 RS-232, 2 PT100, 5 płyt pomp oraz 64 połączenia Modbus.

0–10 V i 4–20 mA obsługują pompy, LED, ciśnienie, gas mix, redox, OD, off-gas i wagi.

BOS, OPC i sieć

BOS łączy dwa kontrolery w jednym interfejsie, zapisuje trendy, umożliwia receptury, kaskady, alarmy, kalibracje, sample tracking i eksport.

Ogólna broszura potwierdza OPC UA/XML-DA, klient–serwer, Ethernet oraz klientów na PC/tabletach.

Ich obecność jest opcją, nie standardem.

Według broszury klient udostępnia połączenie VPN na czas zdalnego serwisu.

Konta, alarmy i dane

Materiały mówią o loginach i śledzeniu działań.

Szczególnie ważne są receptury, kaskady, kalibracje, przypisania pomp, limity i Local/Remote.

Udokumentowane fakty o platformie Biostream BOS

Karta opisuje Biostream BioBench Twin. Udokumentowana skala: 2–32 równoległych naczyń szklanych; deklarowane 2–13 L każde. BOS może być obsługiwany z ekranu dotykowego, tabletu albo komputera; materiały pokazują serwer, klientów, sieć użytkownika, router i aplikację. BOS 3.0 ma licencjonowane moduły naczyniowe oraz bibliotekę profili urządzeń Modbus.

Katalog BioBench pokazuje Ethernet, kartę SD, dwa wyjścia 4–20 mA, dwa wyjścia 0–10 V, osiem wejść 4–20 mA, dwa Pt100, cztery kanały wag, CAN dla silnika, połączenia do pięciu płyt pomp, dwie płyty rozszerzeń i maksymalnie 64 urządzenia Modbus. BioPilot ma osobny profil: 30 wejść analogowych, 20 cyfrowych i 10 połączeń Modbus.

Producent wymienia OPC UA i OPC XML-DA oraz integrację z Lucullus, Matlabem, Pythonem i zewnętrzną SCADA. Te interfejsy są cechami platformy lub opcji, a ich obecność zależy od konkretnej konfiguracji.

Galeria urządzenia i interfejsu BOS

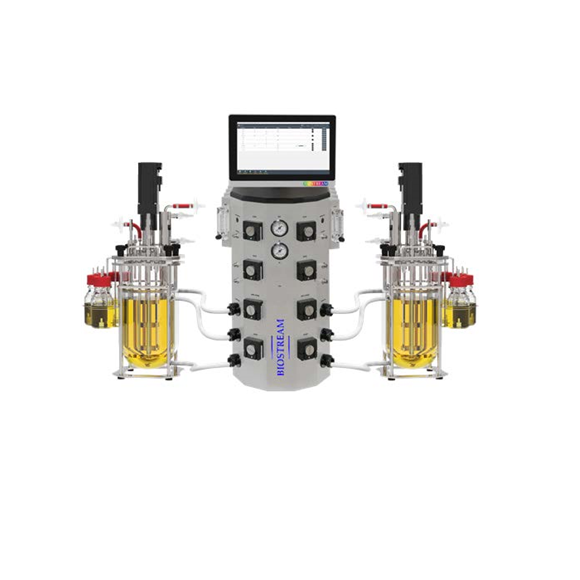

Biostream BioBench Twin — oficjalny materiał produktowy. Źródło: Biostream / katalog producenta.

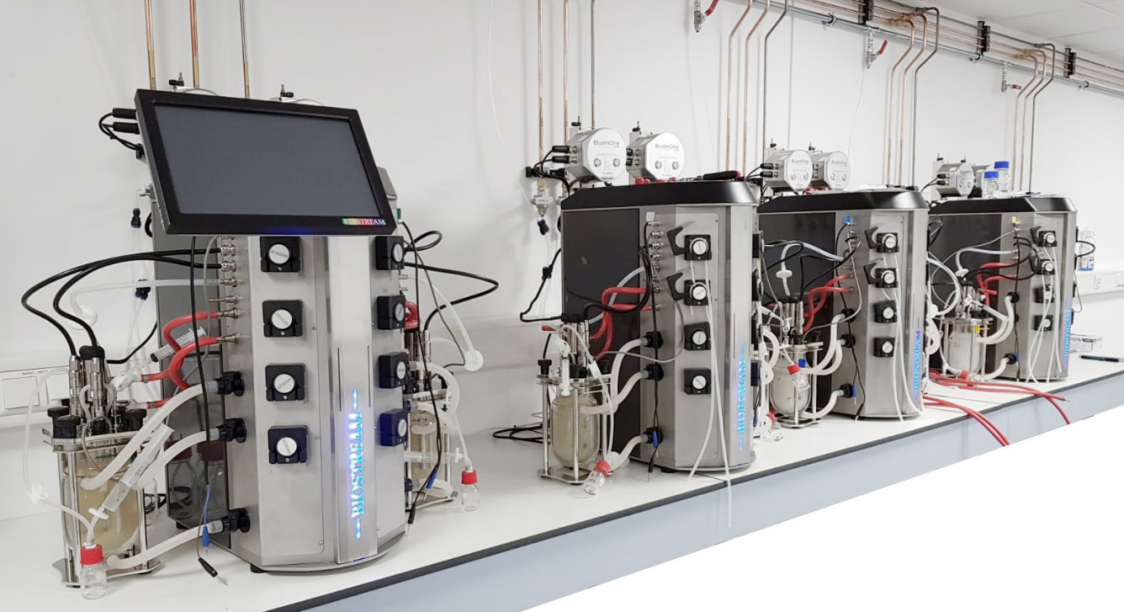

Biostream — materiał rodziny sprzętowej, pokazujący kontekst platformy; nie jest dowodem exact wariantu. Źródło: Biostream / katalog producenta.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.
