Biostream BioBench Lux Stirred Light

Identyfikacja i granice rekordu

BioBench Lux Stirred Light jest stołową rodziną fotobioreaktorów Biostream łączącą klasyczne cylindryczne naczynie szklane, mechaniczne mieszanie i regulowane oświetlenie LED. Producent kieruje ją do alg i innych organizmów fotosyntetycznych. Warianty obejmują pięć objętości całkowitych od 2 do 13 l i dwa sposoby rozmieszczenia światła: centralny moduł w tulei zanurzonej w naczyniu albo źródło rozmieszczone na zewnątrz, wokół ściany.

Flat Panel ma pojedynczą komorę 2,0 l i miesza ciecz gazem, bez mechanicznego napędu. Stirred Light używa wału/napędu i zakresu 50–1200 rpm, a jego naczynia odpowiadają typoszeregowi 2/3,6/5/7,5/13 l. Te różnice zmieniają hydrodynamikę i sposób sterylizacji.

Rodzina obejmuje kilka objętości oraz oba rozmieszczenia LED, sterowane przez wspólną platformę automatyki.

Klasa C5 opisuje lokalny kontroler/HMI z nadrzędną warstwą rodziny BioBench/BOS. Dane ogólnej broszury BioBench są wskazówką do oględzin, a nie dowodem identycznego modułu procesorowego i pełnej obsady I/O w każdym Stirred Light.

Skala, naczynia i napęd

Producent podaje następujące pary objętości:

Objętość całkowita	Objętość robocza
2,0 l	1,2 l
3,6 l	2,3 l
5,0 l	3,4 l
7,5 l	5,0 l
13,0 l	10,0 l

Mieszanie pracuje w zakresie 50–1200 rpm. Zmiana rozmiaru naczynia przy zachowaniu rpm nie zachowuje mocy na objętość ani prędkości końcówki łopatki.

Napęd mechaniczny dodaje zagrożenia nieobecne w Flat Panel: błędny kierunek, utratę sprzężenia, nieprawidłowy montaż wału, nadmierne wibracje i zużycie uszczelnienia.

Naczynia są szklane i przeznaczone do sterylizacji poza stanowiskiem.

Centralne i obwodowe LED

Producent opisuje sterylizację tulei razem z naczyniem i włożenie modułu LED po sterylizacji.

Oświetlenie obwodowe pozostaje poza naczyniem i działa bez zanurzonej tulei.

Termika, gaz i sensory

Płaszcz pozwala regulować temperaturę od około 5°C powyżej chłodziwa do 70°C. Jest to szersza górna granica niż 65°C podawane dla części innych urządzeń Biostream.

Karta wymienia trzy pompy cyfrowe i opcjonalnie dwie analogowe.

Architektura kontrolera i I/O

Ogólna broszura BioBench pokazuje wymienny moduł SMARC, Ethernet, kartę SD, złącze debug, płytę bazową oraz moduły rozszerzeń.

Ta sama broszura opisuje 0–10 V, 4–20 mA, 24 V, PT100, CAN, RS-232 i Modbus. Jedna plansza pokazuje 10 portów Modbus, a tabela integracyjna 64 urządzenia lub połączenia.

BOS, sieć i integracje

Materiały pokazują touchscreen, komputer, tablet i aplikację mobilną, receptury, kaskady, alarmy, kalibracje oraz integrację SOP.

Są to możliwości platformy, nie automatycznie aktywne interfejsy każdej odmiany.

Użytkownicy, dane i licencje

Ogólna dokumentacja BOS mówi o loginach, śledzeniu działań i potwierdzaniu alarmów.

BOS eksportuje dane do Excel/CSV, a broszura platformy deklaruje automatyczny backup bazy na sieć.

BOS 3.0 ma licencję UI i moduły na naczynie; oficjalna tabela dla BioCompact/BioBench/Twin podaje 630 EUR/rok lub 2520 EUR/5 lat za UI i 365/1460 EUR za moduł naczynia.

Udokumentowane fakty o platformie Biostream BOS

Karta opisuje Biostream BioBench Lux Stirred Light. Udokumentowana skala: 1,2–10 L roboczo; 2–13 L całkowicie. BOS może być obsługiwany z ekranu dotykowego, tabletu albo komputera; materiały pokazują serwer, klientów, sieć użytkownika, router i aplikację. BOS 3.0 ma licencjonowane moduły naczyniowe oraz bibliotekę profili urządzeń Modbus.

Katalog BioBench pokazuje Ethernet, kartę SD, dwa wyjścia 4–20 mA, dwa wyjścia 0–10 V, osiem wejść 4–20 mA, dwa Pt100, cztery kanały wag, CAN dla silnika, połączenia do pięciu płyt pomp, dwie płyty rozszerzeń i maksymalnie 64 urządzenia Modbus. BioPilot ma osobny profil: 30 wejść analogowych, 20 cyfrowych i 10 połączeń Modbus.

Producent wymienia OPC UA i OPC XML-DA oraz integrację z Lucullus, Matlabem, Pythonem i zewnętrzną SCADA. Te interfejsy są cechami platformy lub opcji, a ich obecność zależy od konkretnej konfiguracji.

Galeria urządzenia i interfejsu BOS

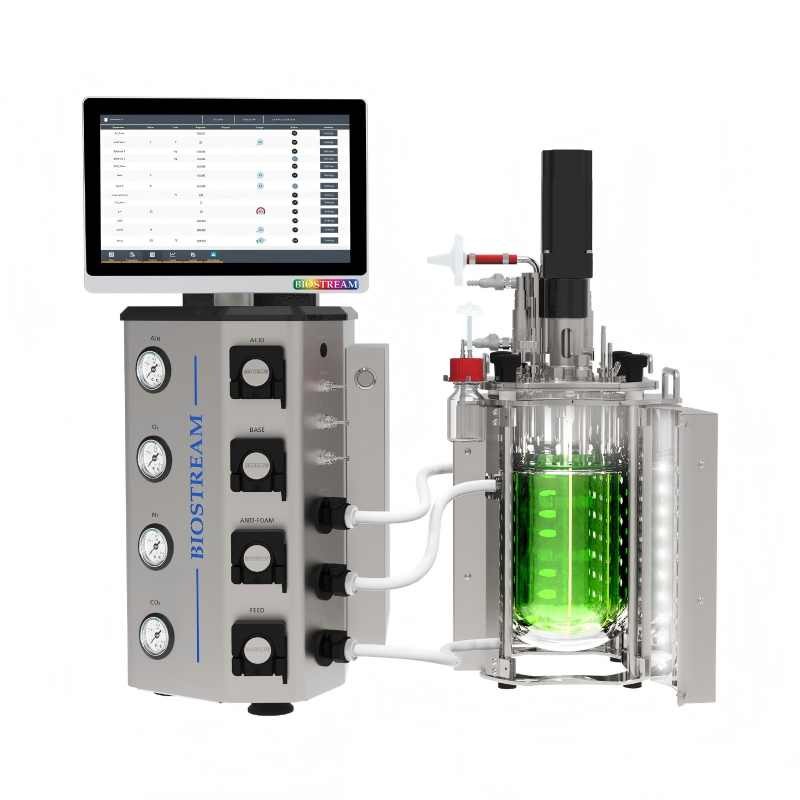

Biostream BioBench Lux Stirred Light — oficjalny materiał produktowy. Źródło: Biostream / katalog producenta.

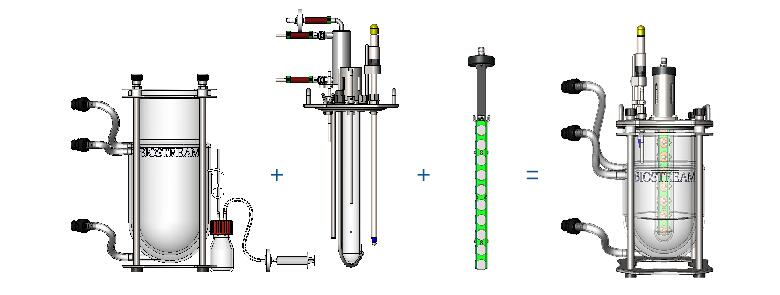

Biostream — materiał rodziny sprzętowej, pokazujący kontekst platformy; nie jest dowodem exact wariantu. Źródło: Biostream / katalog producenta.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.

Biostream BOS — rzeczywisty widok interfejsu z firmowego katalogu; funkcja platformowa, nie dowód exact build instalacji. Źródło: Biostream / katalog producenta.
