Sartorius / B. Braun Biotech Biostat MD / MD-DCU3

Braun / Sartorius Biostat MD — laboratoryjny fermentor 2–10 l z DCU i wariantem MD-DCU3

W katalogowym opisie z 1996 r. obsługiwał autoklawowalne, dwuścienne naczynia szklane o objętości roboczej 2, 5 albo 10 l. Dostępne były ponadto naczynia airlift 2 i 5 l oraz zestaw do hodowli z włóknami kapilarnymi.

Z punktu widzenia bezpieczeństwa IT szczególnie istotna jest późniejsza konfiguracja Biostat MD-DCU3. Instrukcja DCU3, rewizja BAEDCU3 – Rev. 4.6 – 0504, wskazuje przemysłowy 32-bitowy system mikroprocesorowy z magistralą VME, wymienną kartę PC Card z oprogramowaniem, pamięć podtrzymywaną bateryjnie, dotykowy terminal oraz łącza RS-422/485, RS-232 i — w odpowiednio wyposażonej wersji — Ethernet.

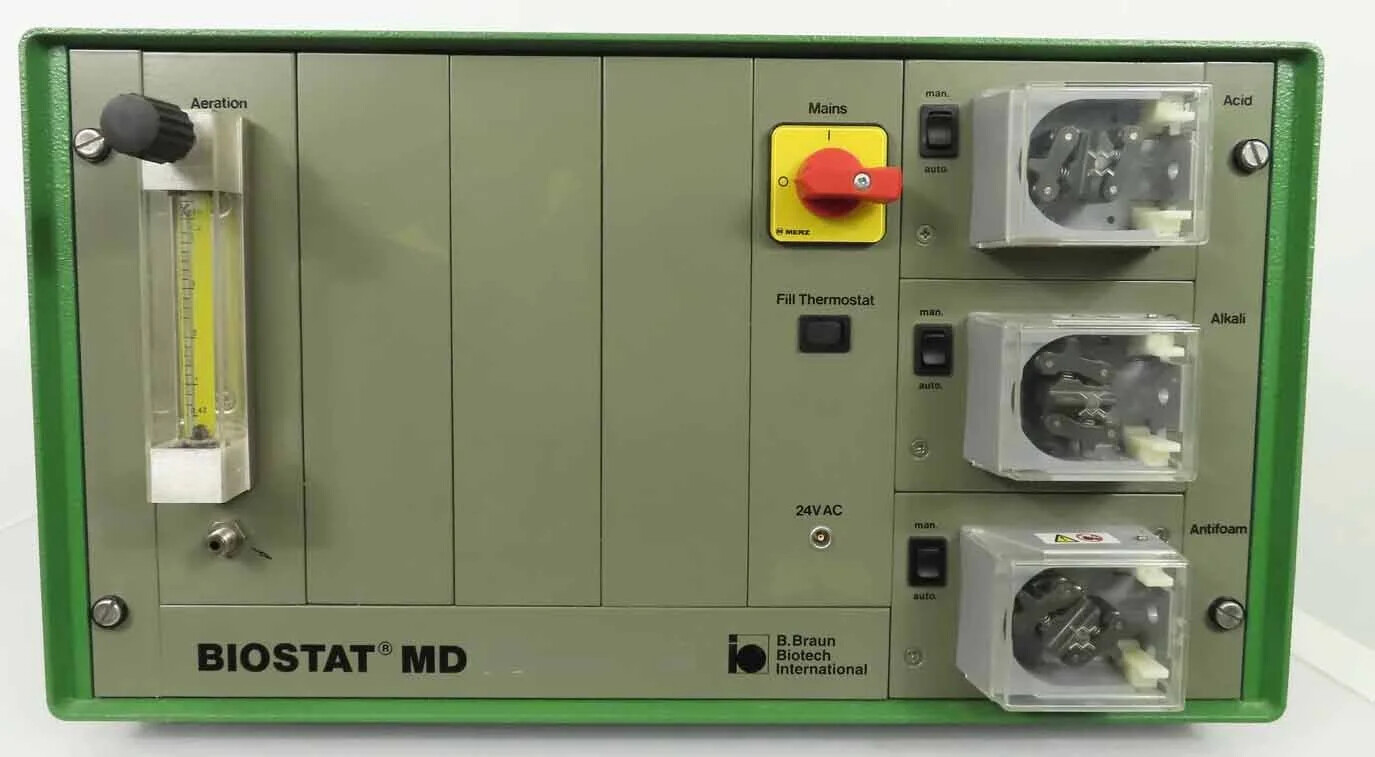

Źródło: oferta CAE nr 293620241, fotografia konkretnego egzemplarza BIOSTAT MD z 2000 r.

Zakres karty i rozdzielenie generacji

Platforma Biostat MD obejmuje naczynia M2, M5 i M10 oraz sterowanie DCU. Wariant MD-DCU3 ma udokumentowany panel, software i hardware w instrukcji operatorskiej.

Na rynku wtórnym spotyka się co najmniej urządzenia z 1997 i 2000 r. Oferty CAE pokazują oznaczenia Biostat MD 1, Biostat MD 2, typ 884403/8 oraz zasilanie 100–120 VAC, około 9,8 A, 50/60 Hz. Są to dane konkretnych wystawionych egzemplarzy, nie pełna specyfikacja wszystkich wersji europejskich.

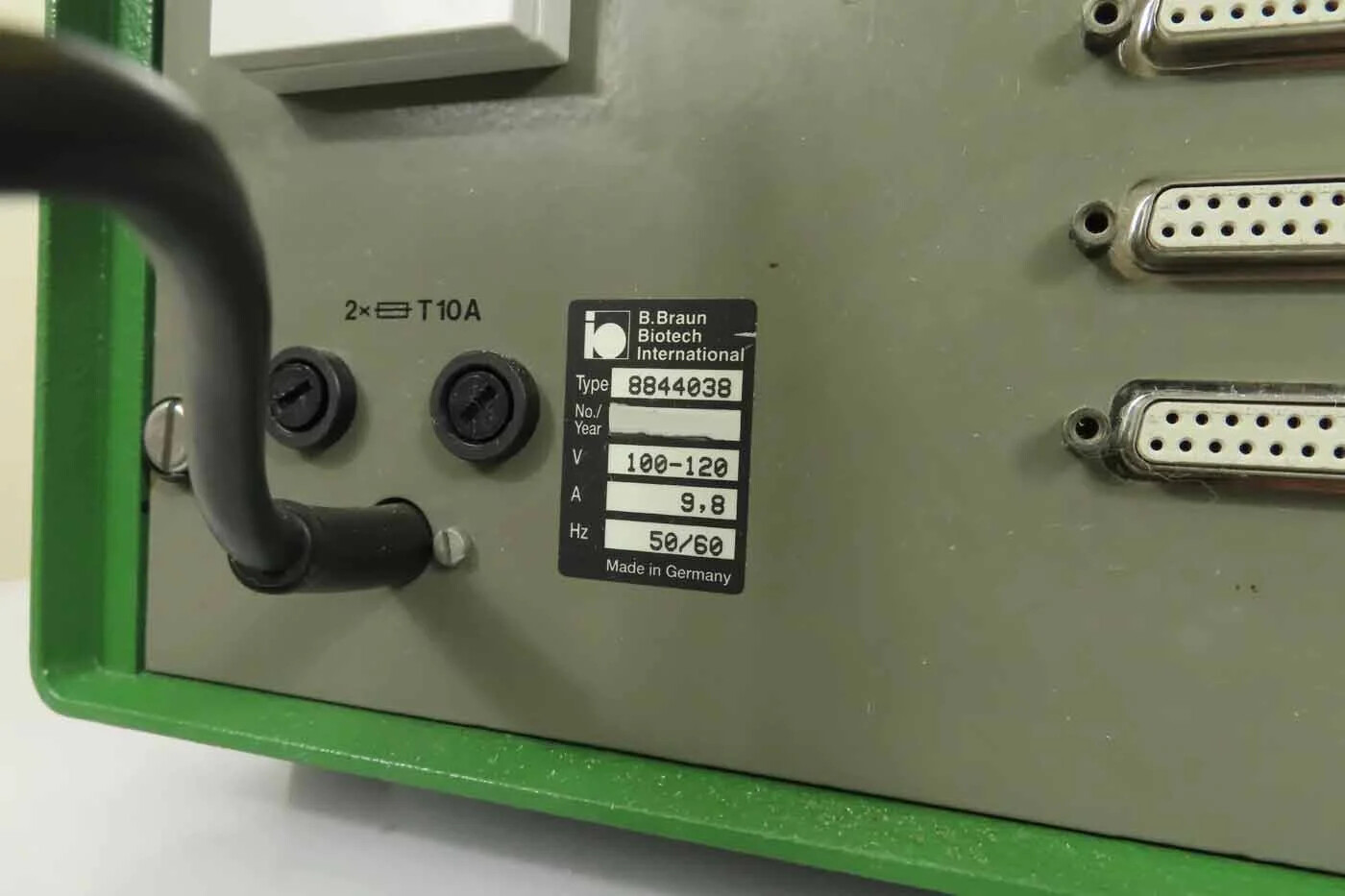

Źródło: oferta CAE nr 293620241. Tabliczka dokumentuje typ 8844038, zasilanie 100–120 V, pobór 9,8 A i częstotliwość 50/60 Hz.

Skala i naczynia procesowe

Rozstrzygającym historycznym źródłem jest decyzja taryfowa amerykańskiej służby celnej z 15 października 1996 r., sporządzona na podstawie zgłoszenia B. Opisuje ona dla MD opcjonalne robocze objętości 2, 5 i 10 l. Naczynia są wykonane ze szkła, mają podwójny płaszcz, pokrywę ze stali nierdzewnej i kosz przegród. Sterylizacja odbywa się po odłączeniu i umieszczeniu naczynia w autoklawie.

Konfiguracja katalogowa	Objętość robocza	Wymiary zespołu napęd–naczynie według źródła z 1996 r.
M2	2 l	260 × 580 × 250 mm
M5	5 l	350 × 685 × 280 mm
M10	10 l	410 × 830 × 330 mm
airlift	2 albo 5 l

Sama jednostka zasilająca z DCU miała według tego opisu 520 × 510 × 500 mm. W publikacjach badawczych 5 L Biostat MD bywa używany z 3 l medium, a 2 L Biostat MD z 1–1,5 l.

Udokumentowane stanowisko M5 ma trzy sześciopiórowe turbiny Rushtona, zbiornik o średnicy 160 mm i wirniki 64 mm.

Jednostka zasilająca i termostat

Opis z 1996 r. wskazuje otwarty obieg temperowania z pompą cyrkulacyjną, grzałką 600 W z ochroną przed pracą na sucho oraz sterowanym zaworem wody chłodzącej. Zakres temperatury podano od około 8°C powyżej temperatury wody chłodzącej do 80°C.

Instrukcja DCU3 podaje dla konfiguracji MD limit wyjścia regulatora temperatury 63,3%, odpowiadający 95°C. Katalogowy zakres 80°C, ograniczenia naczynia i limit software odnoszą się do różnych warstw.

Pomiary, regulatory i elementy wykonawcze

Publikacje potwierdzają zarówno procesy drobnoustrojowe przy wysokich obrotach, jak i łagodne hodowle komórkowe.

DCU3 realizuje regulatory cyfrowe DDC jako PID, regulatory wartości zadanej albo dwustanowe. Instrukcja wymienia tryby off, auto, manual, profile i cascade oraz bezuderzeniowe przełączanie.

Kolejność członów, minima i maksima są parametrami krytycznymi.

Kalibracja pH w DCU3 pokazuje surowe napięcie elektrody, temperaturę kompensacji, przesunięcie zera i nachylenie.

Architektura MD-DCU3

Instrukcja nazywa DCU3 przemysłowym 32-bitowym systemem mikroprocesorowym z magistralą VME. Oprogramowanie przechowywane jest na wymiennej PC Card, którą można zastąpić przy rozszerzeniu funkcji lub zmianie wersji.

Konfiguracje MD-DCU3 i Q-DCU2 mają stacjonarną obudowę stołową z regulowanym kątem terminala. Wersje rackowe instrukcja wiąże z D-DCU3 oraz niestandardowymi instalacjami pilotowymi i produkcyjnymi.

W alarmach sprzętowych pojawiają się między innymi moduły FIB, analogowe wejścia i wyjścia, rozszerzenia interfejsów MVME335 oraz cyfrowe moduły VDOT-32 i VDOT-64. Są to nazwy komponentów rozpoznawanych przez software DCU3, nie gwarantowana lista obsadzenia każdego MD.

Zachowuje setpointy, parametry kalibracji i profile po wyłączeniu.

Wersja oprogramowania i nośnik

BAEDCU3 – Rev. 4.6 – 0504 jest oznaczeniem rewizji instrukcji operatorskiej, nie automatycznie wersją firmware zainstalowaną w urządzeniu. W menu Info DCU3 wyświetla faktyczną wersję software i konfigurację funkcjonalną.

Terminal i funkcje operatorskie

Dotykowy terminal prezentuje widok procesu, alarmy, kalibrację, regulatory, batch control, konserwację, dokumentację i informacje systemowe. Fizyczne klawisze obejmują między innymi SHUT DOWN, potwierdzanie alarmu oraz REM, który zezwala hostowi na transmisję danych i zdalne oddziaływanie.

Liczba dostępnych receptur i funkcji na konkretnym ekranie jest lepszym identyfikatorem obrazu niż sama obudowa.

Interfejsy szeregowe i Ethernet

Decyzja z 1996 r. stwierdza dla zgłoszonych Biostat B, MD, C, ED i UD interfejs komputerowy RS-422 oraz drukarkowy RS-232.

Domyślne parametry Micro-MFCS w instrukcji DCU3 to adres 1–8, RS-422, 9600 baud, 7 bitów danych, 1 bit stopu i parzystość even. Dla drukarki protokołu podano 9600 baud, 8N1.

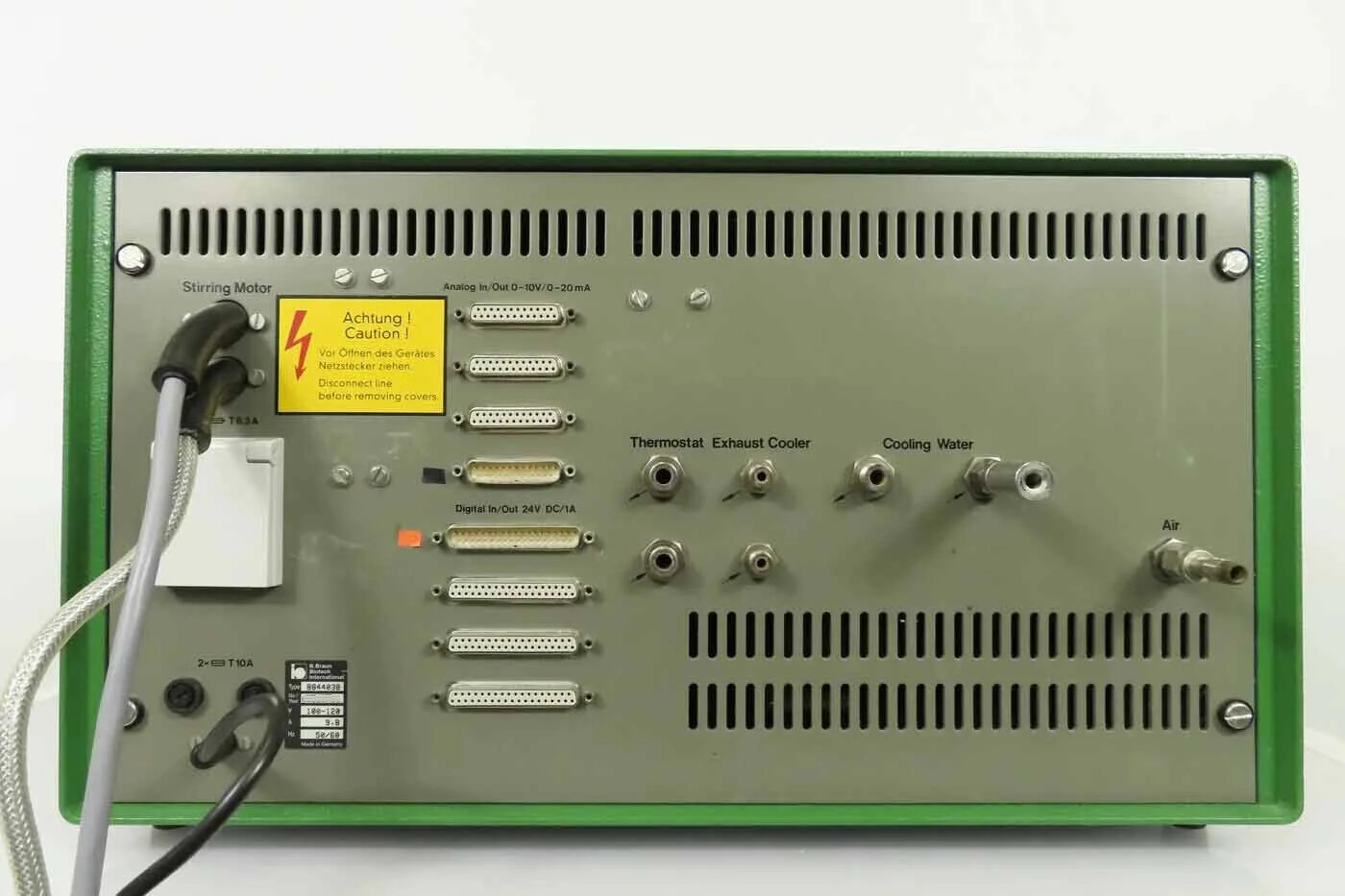

Źródło: oferta CAE nr 293620241. Fotografia pokazuje fizyczny panel badanego egzemplarza, w tym wielopinowe złącza oraz przyłącza opisane między innymi jako Thermostat, Exhaust Cooler, Cooling Water i Air.

Ethernet jest opcją DCU3, a nie cechą każdej historycznej jednostki MD.

MFCS i komputer nadrzędny

Publikacje badawcze pokazują między innymi Micro MFCS 3.2 oraz MFCS/Win 2.0; wersje te pochodzą z konkretnych stanowisk.

Host zwiększa powierzchnię ataku o system operacyjny PC, konto operatorskie, bazę lub pliki wynikowe, interfejs szeregowy/Ethernet i nośniki wymienne.

Hasła i reset

Instrukcja DCU3 ujawnia, że standardowe hasło domyślne ma wartość 9. Chroni między innymi parametry PID, parametry interfejsów i operacje ręczne.

Reset usuwa ustawienia użytkownika i przywraca stan dostawy, w tym alarmy, receptury, parametry regulatorów, zakresy pomiarowe oraz komunikację.

Zachowanie po zaniku zasilania

Inaczej wygląda restart po awarii sieciowej trwającej krócej niż parametr FAILTIME: regulatory kontynuują ostatnie setpointy, timery i profile są wznawiane, podobnie sekwencje oraz receptury.

Przerwa dłuższa niż wartość FAILTIME powoduje zachowanie odpowiadające normalnemu wyłączeniu i powrót do stanu podstawowego.

Cena i status rynkowy

Biostat MD jest urządzeniem legacy. Oferty wtórne zidentyfikowane w 2026 r. podają cenę na zapytanie Segment P2 opisuje starszy system laboratoryjny, nie gwarantowaną cenę transakcyjną.

Wyniki pełnego researchu Sartorius i B. Braun

Model i generacja sterowania

Karta opisuje Sartorius / B. Braun Biotech Biostat MD / MD-DCU3. Udokumentowana skala: 2, 5 lub 10 L roboczo; airlift 2/5 L. Historyczne Biostat B/C/Q/ED/MD/UD występują z różnymi generacjami DCU oraz BioPAT MFCS. Typ DCU, porty i wydanie MFCS zależą od konkretnej konfiguracji i okresu produkcji.

Naczynie lub disposable, control tower, lokalny panel, komputer SCADA i integracja DCS są odrębnymi elementami systemu. Logo B. Braun, Sartorius Stedim albo Sartorius wskazuje okres dokumentacji, lecz nie zastępuje identyfikacji control tower i firmware.

Platformy Sartorius

Biobrain jest współczesną platformą STR Generation 3 i Biostat RM. Oficjalne materiały opisują lokalne wykonywanie receptur, PAT, OPC UA, integrację z systemami nadrzędnymi, wsparcie antywirusowe i zabezpieczony zdalny serwis. Biobrain Supervise agreguje procesy, alarmy i dane z urządzeń połączonych przez OPC UA.

Oficjalny stos technologiczny Biobrain; dotyczy współczesnych STR Generation 3 i RM.

Oficjalny diagram integracji Biobrain z warstwą nadrzędną.

Oficjalny widok platformy Biobrain Supervise.

Dodatkowy materiał ilustracyjny

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. Biostat B/DCU — historyczny lokalny HMI jako oznaczony kontekst generacyjny.

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. Biostat B-DCU — oficjalna mapa łączności jako kontekst DCU.

Źródła

• U.S. Customs and Border Protection — decyzja A87793, specyfikacja Biostat MD i interfejsów
• Sartorius BBI Systems — Operators Handbook DCU3, Rev. 4.6-0504
• CAE — używany Biostat MD, typ i rok 2000
• CAE — używany Biostat MD 1, typ i rok 1997
• CAE — używany Biostat MD 2, typ i rok 1997
• TU Braunschweig — opis geometrii i pracy 5-litrowego Biostat MD
• Oxford Academic — obserwowane konfiguracje i procesy Biostat MD 2 l
