- Producent urządzenia / marka
- Rotametr
- Grupa katalogowa
- Rotametr
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- Bioreaktor SBR z komputerowym sterowaniem
- Typ rekordu
- laboratoryjny bioreaktor SBR sterowany komputerem PC
- SKU / numer katalogowy
- d51
- Skala
- skala konfigurowana
- Architektura sterowania
- C3 — Zewnętrzny PC jako główny HMI lub kontroler
- Ryzyko rebrandingu
- umiarkowane — Bioreaktor SBR z komputerowym sterowaniem jest oferowany jako stanowisko Rotametr, lecz nie ma stabilnego publicznego numeru modelu, a pochodzenie regulatorów, analizatorów, pomp, sensorów i pozostałych modułów nie jest ujawnione; zakres integracji i ewentualnego OEM wymaga tabliczek.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysokaPodstawa: exact-manual; sprawdzono: 2026-09-07
- Oprogramowanie obsługujące
- LabVIEWNational Instruments
Indeks danych technicznych
Parametry urządzenia i wariantów
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| Oprogramowanie | Reaktor wykonany w LabVIEW |
| System operacyjny | Windows 2000, XP, Vista 32-bit oraz Linux |
| System operacyjny | Windows XP |
| System operacyjny | Linux |
| Oprogramowanie | Reaktor wykonany w LabVIEW |
| System operacyjny | Windows 2000, XP, Vista 32-bit albo Linux według karty |
| Backup | wymagany obraz PC, aplikacja, Runtime, sterowniki, konfiguracja i kalibracje |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| CVE | dobierać dopiero po odczycie exact OS, LabVIEW/driver i hardware |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Technologia | SBR do porcjowego oczyszczania ścieków |
| Komora | jedna komora procesu |
| Pomiary | pH, tlen rozpuszczony O2 i temperatura |
| Dodatkowe sondy w wykazie budowy | pH i redoks |
| Elementy wykonawcze | pompa napełniająca, odbierająca, napowietrzająca i mieszadło |
| Zabezpieczenia poziomu | czujnik minimum i maksimum |
| Przepływ powietrza | ręczne pokrętło lub sterowanie współczynnikiem wypełnienia; odczyt rotametru lokalnego |
| Sprzęt i komponent | lokalne mierniki oraz A/C dla pH, O2 i temperatury |
| Sprzęt i komponent | pompy napełniania, odbioru i napowietrzania |
| Sprzęt i komponent | czujniki poziomu minimum/maksimum |
| Sprzęt i komponent | mieszadło z nastawą i pomiarem prędkości oraz pomiarem momentu |
| Oprogramowanie lub tryb | Windows 2000 / XP / Vista 32-bit lub Linux według karty producenta |
| Zastosowanie | cykl napełnianie–reakcja–sedymentacja–dekantacja z pompami, napowietrzaniem i mieszaniem |
| Scenariusz krytyczny | zmiana harmonogramu lub stanów poziomu może uruchomić napełnianie albo dekantację w niewłaściwej fazie |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Szacunek dla sprawnego, kompletnego stanowiska odpowiadającego karcie „Bioreaktor SBR z komputerowym sterowaniem” (skala konfigurowana), przed kosztami VAT, transportu, FAT/SAT, kwalifikacji, materiałów jednorazowych i integracji zakładowej.
- Metoda
- Nie znaleziono publicznej ceny dokładnie tej konfiguracji. Przedział wyznaczono z segmentu P3, skali i złożoności sterowania C3, a następnie skonfrontowano z punktem rynkowym: rynek wtórny: laboratoryjne bioreaktory około 20–30 tys. USD; nowe około 60 tys. USD. To estymacja planistyczna, nie oferta.
- Pewność
- niska
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: rynek wtórny: laboratoryjne bioreaktory około 20–30 tys. USD; nowe około 60 tys. USD.
Zastosowania
Ustalenia pierwszej fazy
Program „Reaktor” w LabVIEW; producent wymienia Windows 2000/XP/Vista 32-bit i Linux, a także pH/O2/temperaturę, pompy, napowietrzanie i mieszanie.
Źródła identyfikacji
- zweryfikowana karta produktu lub oferta wtórna
- NI — zgodność LabVIEW Run-Time Engine
- Microsoft Lifecycle — Windows XP
- Microsoft Lifecycle — Windows Vista
- Źródło procesowe EPA lub publikacja naukowa
Ostatnia kontrola rekordu: 2026-09-09.
Znaczenie identyfikacyjne
Rotametr opisuje to stanowisko nazwą funkcjonalną „Bioreaktor SBR”, a nie stabilnym numerem modelu. W katalogu przyjęto identyfikator d51, pochodzący z adresu karty producenta. Konstrukcja ma charakter konfigurowanego stanowiska badawczego: producent wymienia wspólny zestaw funkcji.
Zadaje harmonogram urządzeniom wykonawczym, przez co stanowi część funkcji procesowej.
Karta jest szczególnie interesująca dla rozpoznania starszej aparatury laboratoryjnej. Producent jawnie wskazuje własny program Reaktor, środowisko LabVIEW, kilkadziesiąt własnych bibliotek i procedur oraz systemy Windows 2000, Windows XP, Windows Vista 32-bit i Linux. Jest to obraz rozwiązania powstałego przed współczesnym modelem regularnych aktualizacji, podpisywania pakietów i zarządzania urządzeniami.
Stan potwierdzenia
W wykazie budowy widnieją pH i redoks; lista zadań systemu opisuje pH, O2 i temperaturę.
Przebieg procesu i zależność od sterowania
- zachowanie pompy po osiągnięciu poziomu maksymalnego;
- sposób zadawania wypełnienia impulsów pompy powietrza;
- warunek uruchomienia pompy odbierającej;
Architektura funkcjonalna

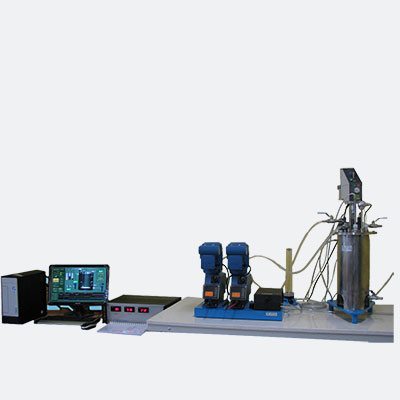

Obejmuje komorę, ciecz, biomasę, układ powietrzny i przewody. Lokalne urządzenia to mieszadło, pompy napełniania i odbioru, pompa napowietrzająca, rotametr oraz sondy. Producent opisuje komputerową zmianę współczynnika wypełnienia załączania pompki oraz lokalny pomiar wydajności.
Producent wymienia osobną jednostkę sterującą. Dla pH, O2 i temperatury opisuje lokalny wyświetlacz cyfrowy, przetworzenie analogowo-cyfrowe i przesłanie wartości do komputera.
Program Reaktor pełni rolę graficznego interfejsu i automatyzuje pracę stanowiska.
Klasa C3 oznacza tutaj komputer PC będący lokalnym kontrolerem stanowiska.
Tory pomiarowe
Opis potwierdza wyświetlanie lokalne, konwersję A/C i transmisję do komputera.
Publiczny opis napowietrzania mówi o harmonogramie i współczynniku wypełnienia pompki, nie o regulacji DO.
Czujniki poziomu służą do monitorowania stanów awaryjnych.
Elementy wykonawcze
Objętość dozowana przez pompę perystaltyczną zależy od czasu pracy oraz kalibracji węża.
Oprogramowanie Reaktor i LabVIEW
- instalator aplikacji i dokładny LabVIEW Run-Time Engine; - sterowniki urządzeń oraz ich wersje; - pliki INI, XML, CSV, TDMS lub binarne konfiguracje; - biblioteki DLL, biblioteki LabVIEW i własne procedury Rotametr; - aliasy urządzeń NI MAX, numery portów COM i ustawienia transmisji; - pliki receptur i harmonogramów; - szablony raportów oraz katalogi danych; - konta systemowe, prawa NTFS i zadania autostartu; - klucze licencyjne lub dongle; - obraz dysku komputera operatorskiego.
System operacyjny i cykl życia
Windows XP zakończył rozszerzone wsparcie 8 kwietnia 2014 r., a Windows Vista 11 kwietnia 2017 r. według stron Microsoft Lifecycle. Windows 2000 jest jeszcze starszy.
Rekomendowaną jednostką zachowania jest cały działający stos: komputer lub obraz dysku, jednostka sterująca, interfejs komunikacyjny, wersje sterowników i kopia konfiguracji.
Cena i kompletność oferty
Katalog przypisuje przedział 120 000–900 000 PLN dla sprawnego kompletnego stanowiska, z niską pewnością.
Galeria stanowiska i schematy procesu

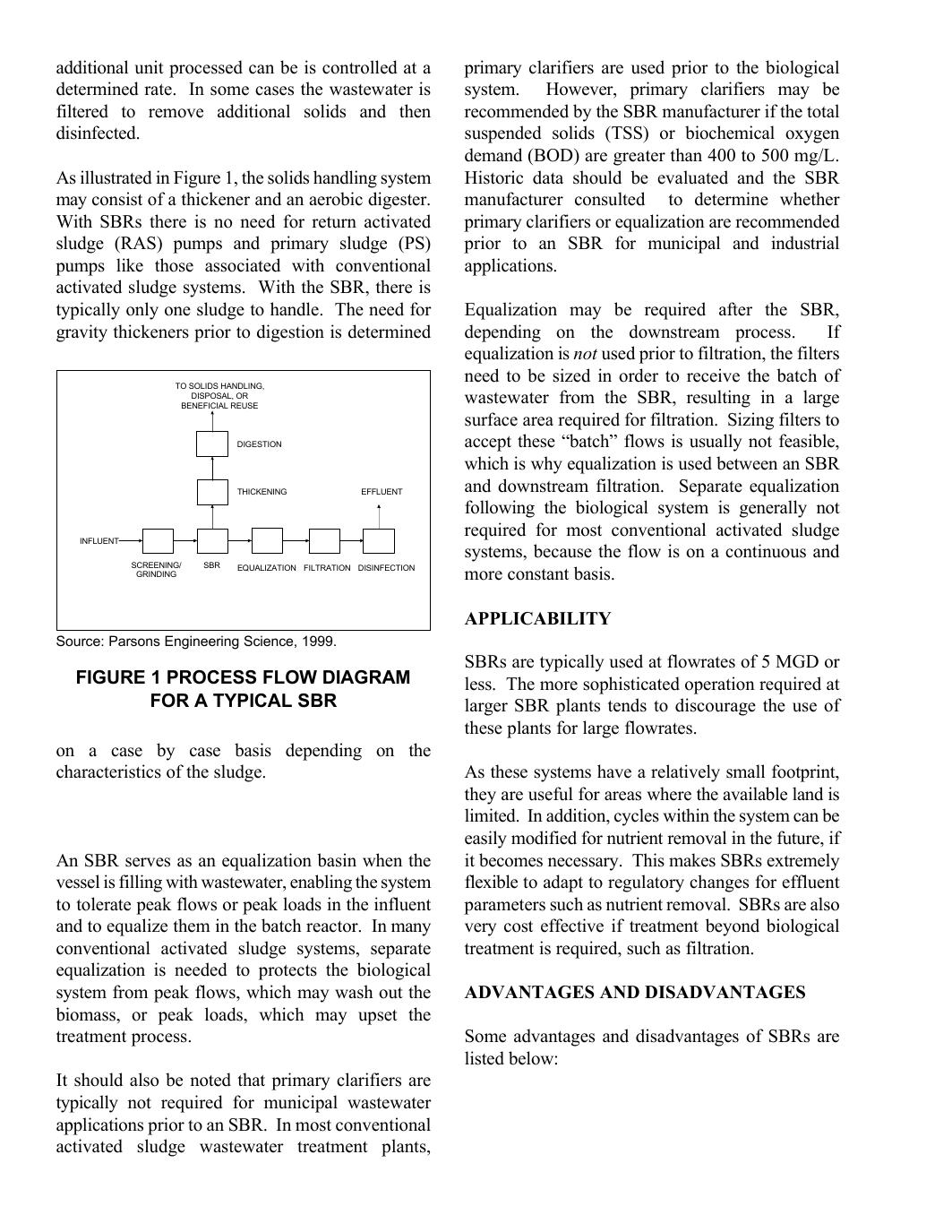

Rotametr Bioreaktor SBR z komputerowym sterowaniem — plansza z niezależnego źródła procesowego; wyjaśnia metodę i nie przedstawia hardware exact Rotametr.

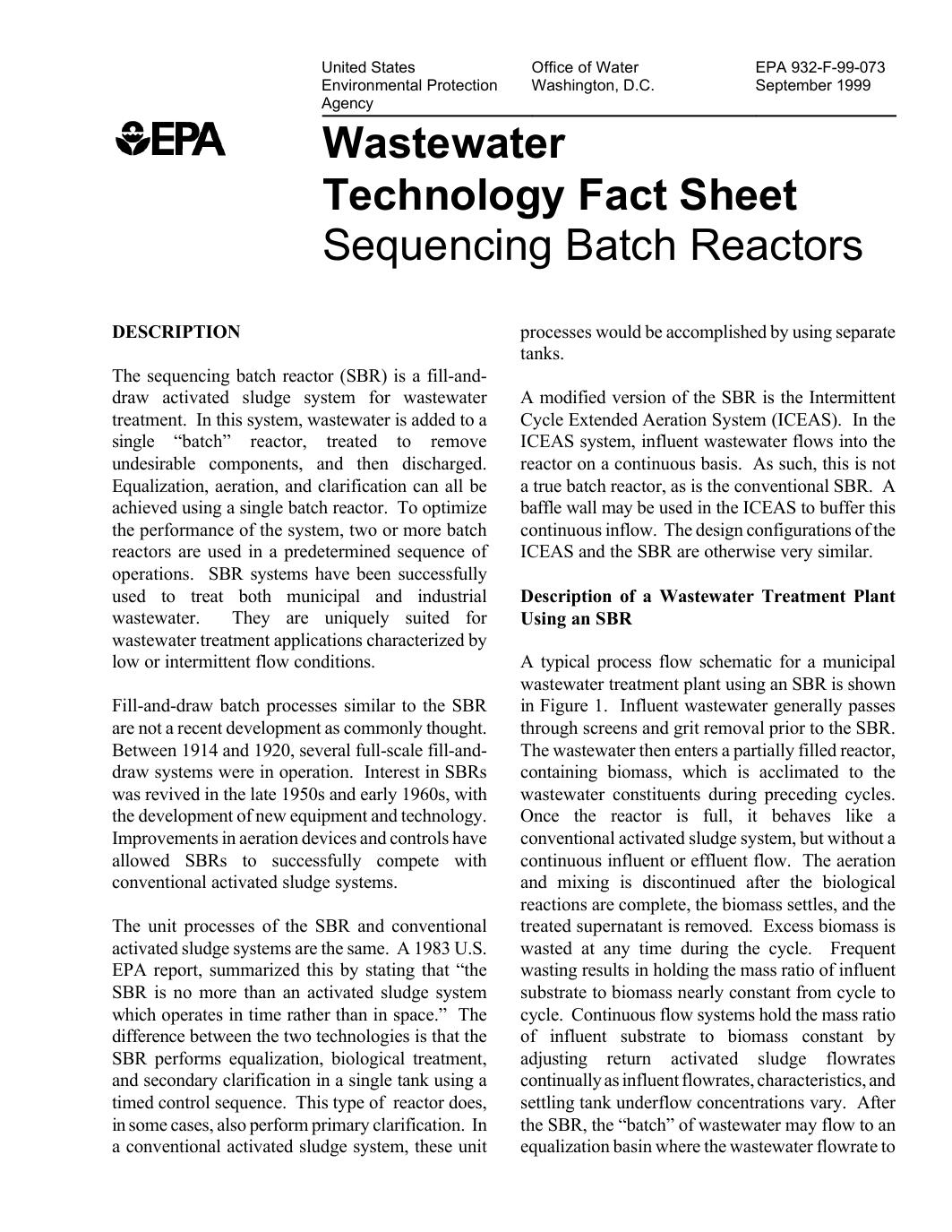

Rotametr Bioreaktor SBR z komputerowym sterowaniem — plansza z niezależnego źródła procesowego; wyjaśnia metodę i nie przedstawia hardware exact Rotametr.

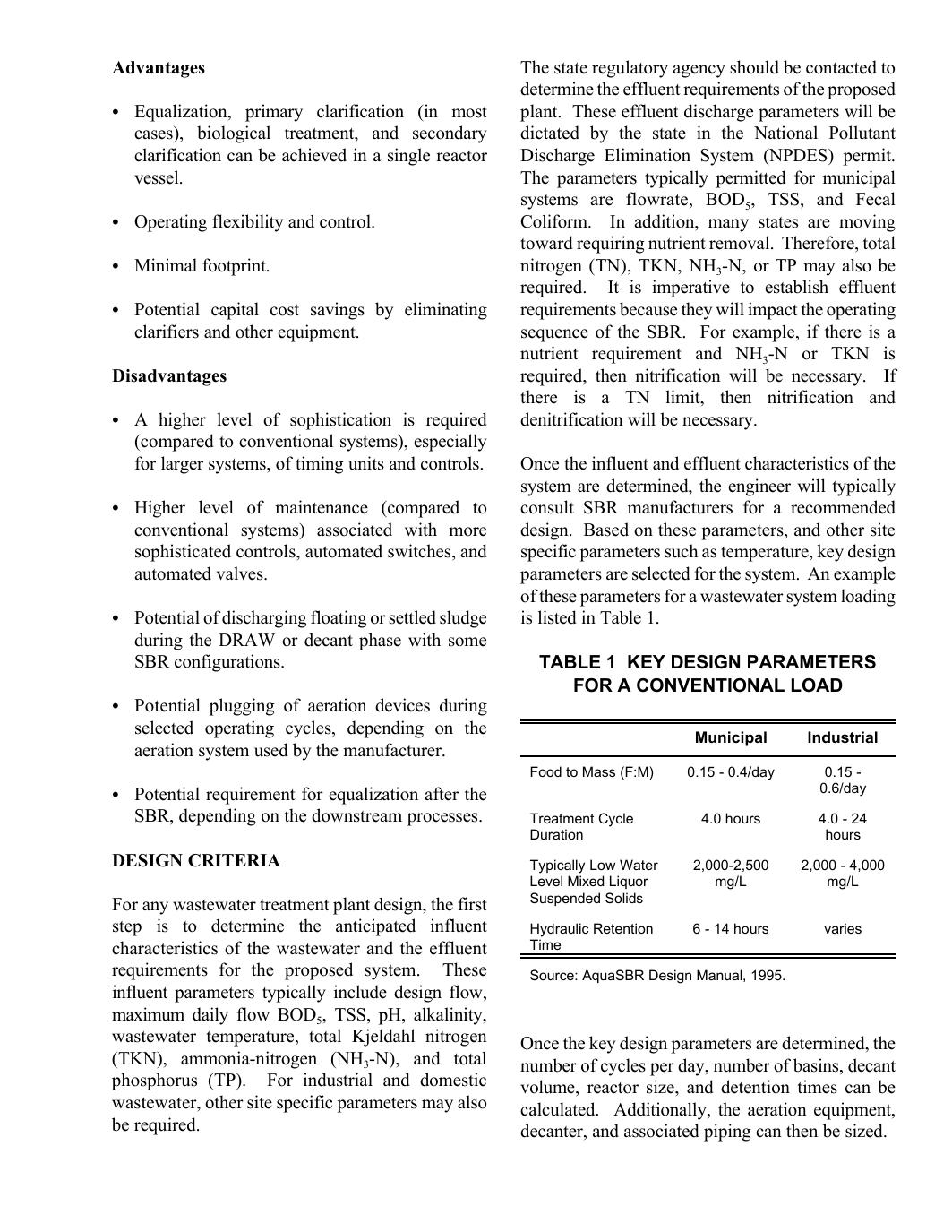

Rotametr Bioreaktor SBR z komputerowym sterowaniem — plansza z niezależnego źródła procesowego; wyjaśnia metodę i nie przedstawia hardware exact Rotametr.
