PBS Biotech PBS-15

PBS-15 jest pilotowym bioreaktorem jednorazowym Vertical-Wheel o roboczej objętości 9–15 L, przeznaczonym do skalowania procesów hodowli komórkowej. Ma dotykowy HMI, cztery tory gazowe z MFC, lokalny dysk, eksport po LAN i zdalny interfejs WWW. Rozmiar, naczynie PVDF i regulowany zawór zbioru lokują go w innym segmencie użytkowym niż PBS-3.

Fotografia jest hotlinkowana z oficjalnej karty PBS-15.

Układ procesowy

Wersja 120 V ma SKU IA-15-B-701, a 240 V/metricka IA-15-B-702. Jednorazowe naczynie jest wykonane z PVDF. Napęd Vertical-Wheel pracuje 5–50 rpm z deklarowaną dokładnością ±1 rpm. Regulowany wysokościowo zawór zbioru AHHV pozwala dostosować odbiór materiału; jego pozycja staje się parametrem konfiguracji partii.

Gazowanie korzysta z osobnych MFC dla air, N2, O2 i CO2.

Wersje oprogramowania

PBS publikuje release notes wspólne dla PBS-3/15/80. Najnowsza odnaleziona pozycja to 4.2.1. Dla rodziny udokumentowano też wersje 3.2.0, 3.1.0, 3.0.9, 3.0.8 i 3.0.7. Na karcie rozszerzenia Part 11 występuje IA-15-SW-001 opisane jako Software 3.0 21 CFR Part 11 upgrade.

Oprogramowanie umożliwia konfigurowanie częstotliwości i typu danych zapisywanych na dysku urządzenia.

W trybie non-GMP interfejs WWW służy do zdalnego dostępu.

Różnice względem PBS-3

PBS-15 różni się od PBS-3 materiałem naczynia, skalą, numerami systemu i obecnością regulowanego zaworu zbioru AHHV.

Wobec PBS-80 zmieniają się gabaryty, zakres rpm, ilość materiału i kontekst produkcyjny.

Warianty 120/240 V można grupować w jednym artykule, dopóki nie pojawi się dowód różnic w sterowaniu lub interfejsach. Numer 701/702 pozostaje; kluczem do instrukcji, części zamiennych i właściwego pakietu serwisowego.

Naczynie PVDF i konfiguracja fizyczna

PVDF jest materiałem jednorazowego naczynia wskazanym dla PBS-15.

Materiał zdjęciowy pozwala później porównać fizyczną instalację z nazwami kanałów w HMI.

Jednorazowość ogranicza cleaning validation vessel; nie usuwa błędów połączeń, podmiany worka, niewłaściwej obudowy sondy ani manipulacji portami.

Adjustable Height Harvest Valve

AHHV pozwala regulować wysokość odbioru materiału.

Cztery MFC i kaskady gazowe

System ma osobne MFC dla air, N2, O2 i CO2.

Parametry PID, kolejność kaskady, limity i wartości zastępcze należą do receptury lub konfiguracji.

W dochodzeniu zestawia się SP/PV każdego MFC, pH/DO, rpm, ciśnienie gazu, alarmy i zmiany mappingu.

Lokalny dysk i polityka zapisu

Lokalny nośnik jest źródłem dowodów; nie backupem.

LAN, eksport i kierunki zaufania

Bezpośrednie połączenie LAN do komputera eksportowego tworzy dwukierunkową ścieżkę techniczną, nawet jeśli funkcjonalnie dane mają płynąć tylko z PBS-15.

Pliki źródłowe zachowuje się z hashami oraz identyfikatorem partii.

Topologia dokumentuje MAC, IP, VLAN, switch, port fizyczny, trasy do czasu, backupu i zdalnego HMI.

Software v3/v4 i Part 11

4.2.1 jest najnowszą odnalezioną pozycją release notes, a historia obejmuje m.in. 3.2.0, 3.1.0, 3.0.9, 3.0.8 i 3.0.7.

IA-15-SW-001 opisuje rozszerzenie Software 3.0 21 CFR Part 11.

Zalecana architektura ochrony

• osobny VLAN/strefa OT bez bezpośredniego dostępu z Internetu; - allowlista połączeń tylko do zarządzanych stacji HMI, eksportu i zatwierdzonego serwisu; - centralne, uwierzytelnione źródło czasu albo udokumentowana kontrola dryfu; - kopie receptur, konfiguracji, audit trail i danych procesowych poza urządzeniem; - ewidencja wersji software, wariantu zasilania, sensor housings i numerów seryjnych; - okresowy test odtworzenia oraz bezpiecznego zachowania po utracie LAN, sensora i zasilania; - formalne zatwierdzanie aktualizacji z kontrolą integralności pakietu i planem powrotu.

Opcja 21 CFR Part 11 jest funkcją wspierającą walidację, nie substytutem segmentacji, zarządzania kontami, przeglądu audit trail ani kwalifikacji całego rozwiązania.

Granica wariantu i najważniejszy wniosek

PBS-15 ma skalę 9–15 l, zakres mieszania 5–50 rpm (±1 rpm) oraz wbudowany sterownik, redundantne RTD, touchscreen, historian i Ethernet.

Rodzina dzieli się na trzy istotnie różne klasy. PBS-Mini 0.1/0.5 to napęd z ręcznym zadawaniem RPM, bez własnego PAT i bez udokumentowanej sieci. MiniPRO łączy PLC z komputerem HMI. PBS-3/15/80 są zintegrowanymi bioreaktorami z touchscreenem, rejestracją i kontrolą pH/DO/temperatury. Wniosek o Windows, SQL, OPC UA albo REST musi zawsze wskazywać model i wersję oprogramowania.

Galeria identyfikacyjna i interfejs

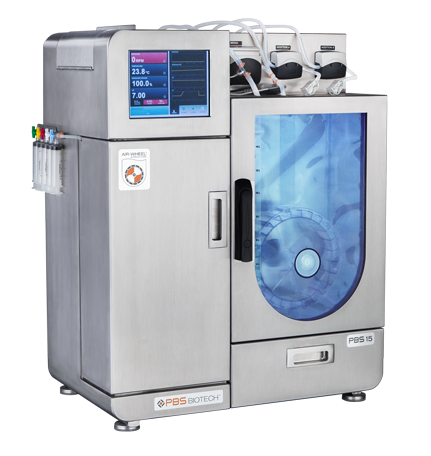

PBS-15 — dokładny bioreaktor z obudową, drzwiami i HMI.

PBS-15 w materiałach producenta — widok kontekstowy stanowiska.

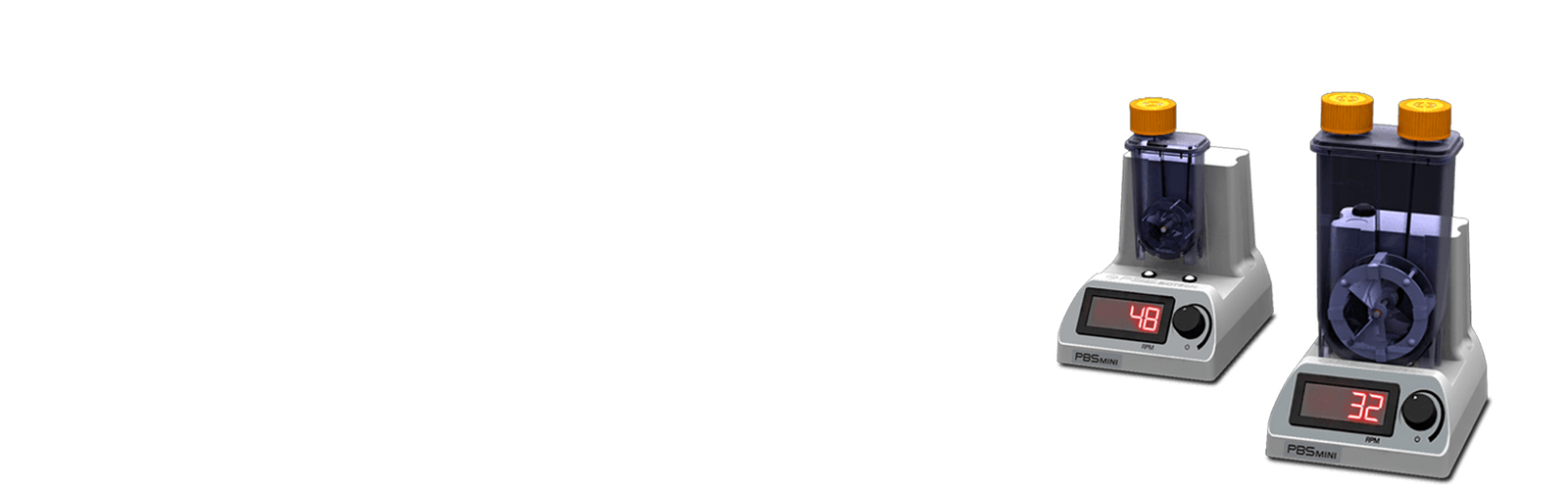

Rodzina Vertical-Wheel od skali Mini do urządzeń zintegrowanych; obraz kontekstowy, nie dowód wspólnej elektroniki.

Materiał producenta pokazujący kontekst hodowli i technologię Vertical-Wheel.

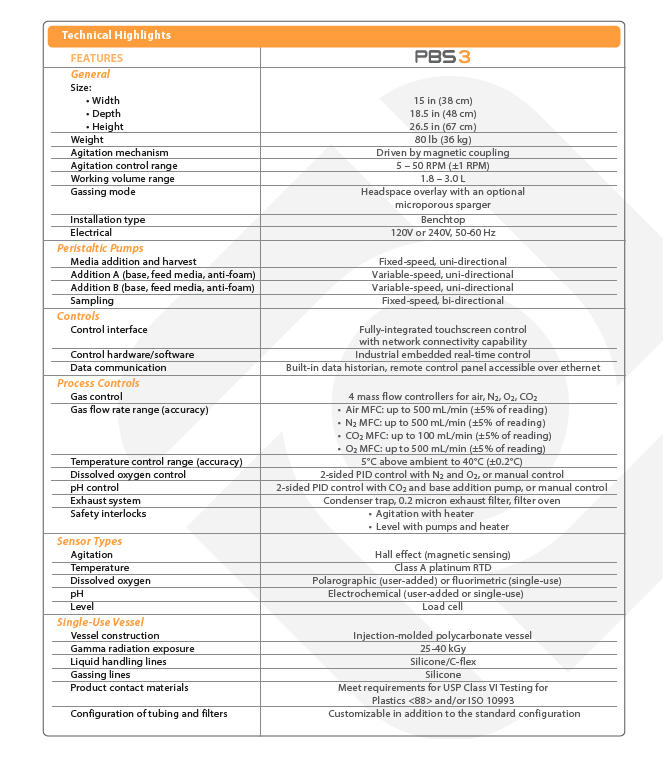

PBS-3 — oficjalna tabela parametrów; w karcie PBS-15 stanowi jawnie opisany punkt porównania skali.

Widok procesu MiniPRO pokazany w renderze produktu jest lokalnym HMI. Dla PBS-3/15/80 producent potwierdza odrębny zdalny panel webowy.

Mechanika Vertical-Wheel i skutki dla procesu

Pionowy wirnik obraca się wewnątrz jednorazowego naczynia w kształcie litery U. Napęd jest przenoszony magnetycznie, więc wał nie przechodzi przez granicę sterylną. Producent projektuje platformę głównie dla wrażliwych komórek ssaczych hodowanych jako agregaty albo na mikronośnikach, a nie jako uniwersalny fermentor bakteryjny.

Naczynia Mini są z poliwęglanu. PBS-3 również wykorzystuje formowane naczynie poliwęglanowe, natomiast PBS-15 i PBS-80 stosują worki/naczynia PVDF. Materiały kontaktowe są deklarowane jako zgodne z USP Class VI i/lub ISO 10993, a elementy jednorazowe poddaje się napromienianiu gamma 25–40 kGy. To informacje materiałowe; nie dowodzą sterylności po złym podłączeniu linii.

Pętle regulacji i tryby Manual/Auto

W komputerowo sterowanych PBS-3/15/80 czujniki pH i DO są włączone do oprogramowania. Cztery regulatory przepływu masowego obsługują powietrze, N2, O2 i CO2. Temperatura korzysta z platynowych RTD: PBS-3 ma czujnik w termowellu, PBS-15/80 po dwa RTD przy tylnej części naczynia. Poziom w PBS-3 mierzy belka tensometryczna, w większych modelach używany jest pomiar różnicy ciśnień.

Tryb Auto steruje wyjściem według sprzężenia zwrotnego i PID. Tryb Manual zadaje bezpośrednio procent mocy albo przepływ. Oficjalny FAQ ostrzega na przykładzie PBS-3, że ręczne 37% ogrzewania nie oznacza 37°C i temperatura będzie rosła do fizycznego maksimum układu. Manual jest więc funkcją serwisowo-procesową wysokiego ryzyka, a nie uproszczonym Auto.

DO i pH mają regulację dwustronną. Dla DO przeciwstawne oddziaływania zapewniają N2 i O2; dla pH CO2 i pompa zasady. Fałszywy odczyt, odwrócona kalibracja albo zdalny zapis CV może uruchamiać gaz/pompę mimo prawidłowej wartości rzeczywistej. Analiza incydentu musi obejmować PV, SP, CV, tryb oraz stan czujnika, nie tylko trend PV.

PBS-Mini 0.1/0.5 nie ma tych pętli. Pracuje w inkubatorze lub ciepłym pomieszczeniu, którego temperatura, wilgotność i CO2 determinują środowisko hodowli. Baza reguluje jedynie mieszanie; membrana 0,22 µm wymienia gaz z otoczeniem. Podwyższone uprawnienia do inkubatora mogą być ważniejsze niż dostęp do samej bazy Mini.

Interlocki i stan po awarii

PBS-3 ma interlocki łączące mieszanie z grzałką oraz poziom z pompami i grzałką. PBS-15/80 rozszerzają zależności o drzwi i ciśnienie: zatrzymanie mieszania, otwarcie drzwi albo niewłaściwe ciśnienie wpływa na grzanie, gazowanie i pompy. Tabela produktowa jest opisem funkcji, nie pełną macierzą przyczynowo-skutkową.

W v4.2.1 producent zmienił zachowanie interlocku po wysunięciu comb plate: warunek ma działać bezpośrednio na wszystkie funkcje kontrolne i być stale pokazywany w HMI. Wcześniej część blokad wynikała kaskadowo, np. temperatura była blokowana dopiero po zatrzymaniu mieszania. Wersja oprogramowania zmienia więc realną logikę ochronną.

Po utracie HMI w architekturze MiniPRO PLC nadal wykonuje pętle, interlocki i sekwencje, utrzymując aktualne warunki. Komputer HMI odpowiada za wizualizację i dane. Instrukcja zaznacza jednak brak buforowania danych w Base Module: restart lub wyłączenie Control Module w trakcie serii grozi luką historyczną, choć regulacja może trwać.

Architektura MiniPRO

MiniPRO jest układem hybrydowym PLC–HMI. Jeden Control Module może połączyć do sześciu Base Module, a każdy moduł bazowy obsługuje cztery naczynia. Łącza M12 Ethernet spinają warstwę automatyki, natomiast RJ45 jest przeznaczone do sieci biurowej/IT; komputer ma także Wi‑Fi. Taka topologia wymaga rozdzielenia ruchu sterującego od dostępu użytkowników.

Komputer HMI działa pod Windows. Instrukcja odsyła operatora do pulpitu kombinacją WIN+D, opisuje FactoryTalk View Studio/Site Edition, FactoryTalk Linx, SQL Server Express i SQL Server Management Studio. Dane mogą trafiać do lokalnej lub zdalnej instancji SQL. Porty fizyczne obejmują 2×USB 3.0, 3×USB 2.0, RJ45, Wi‑Fi, HDMI oraz łącza M12 Ethernet do baz.

FactoryTalk View przechowuje użytkowników, grupy, runtime security, alarmy i modele logowania. Domyślny DefaultLog zapisuje co 30 s, a tryb On Change może logować co około 1,5 s.

RecipePro+ ustawia wiele tagów lub naczyń jednocześnie, a Sequencer wykonuje zaprogramowane kroki bez obecności operatora.

Konta domyślne MiniPRO

Instrukcja MiniPRO Rev 1 z 2026 r. publikuje konta Operator, Maintenance, Engineer i user1 z hasłem 12345. Operator może zmieniać tryby i setpointy, sterować pompami, uruchamiać receptury/sekwencje, generować raporty i potwierdzać alarmy. Maintenance może omijać urządzenia, a Engineer zmienia PID, parametry systemowe i konfigurację alarmów.

Istnieje konto pbstech w jedynej grupie OEM, przeznaczone dla wsparcia PBS. Producent nakazuje go nie usuwać ani nie modyfikować; dokument nie ujawnia jego hasła.

Instrukcja zaleca zastąpienie kont ogólnych lub dostosowanie ich do wymagań bezpieczeństwa i przyznaje, że służą commissioningowi oraz środowiskom o niskim poziomie ochrony. W systemie regulowanym konta współdzielone niszczą atrybucję. Pierwsza czynność hardeningowa to nowe konta imienne, rotacja haseł, przegląd grup oraz test faktycznych security codes.

PBS-3/15/80: software v3 i v4

Publiczne drzewo wydań obejmuje wersje 3.0.7, 3.0.8, 3.0.9, 3.1.0, 3.2.0 oraz linie 4.0, 4.1, 4.2 i 4.2.1. V4.2 początkowo dotyczyła PBS-3, a v4.2.1 dodała PBS-15 i PBS-80 oraz odświeżony interfejs.

W v4.2 OPC UA jest licencjonowanym dodatkiem, a monitoringowy REST API należy do instalacji podstawowej. HMI udostępnia konfigurację OPC UA, uruchamianie przy starcie, nazwę serwera i port. Domyślna nazwa to PBS_OPCUA_SERVER, domyślny port 4840.

Administrator może dopuścić politykę None i/lub Sign & Encrypt, włączyć zaufanie wszystkim klientom oraz anonimowy dostęp tylko do odczytu. Te opcje są jawnie udokumentowane i stanowią pozycje audytowe. Stan bezpieczny zależy od certyfikatów, listy trust, wyłączenia None, zakazu anonimowego dostępu oraz kontroli kont lokalnych/domenowych.

OPC UA może odczytywać i zapisywać dodatkowe węzły, modyfikować i aktywować pliki konfiguracji, startować i zatrzymywać batch oraz sequence, udostępniać historię, kalibrować czujniki i obsługiwać alarmy. Uprawnienie OPC UA Settings i permission-based access sterują dostępem do węzłów.

V4.2.1 poprawiła przypadki, w których odrzucona zmiana uruchomionej sekwencji nadal pozwalała ją przemianować/usunąć, błędnie raportowano sukces nieważnego warunku Wait Until, kierunek pompy nie odświeżał się po zmianie przez OPC UA, a zapytania rekordów użytkownika ignorowały wybrany zakres czasu. To ważne dla wiarygodności logów i walidacji poleceń.

Ta sama nota informuje o aktualizacjach jakościowych i bezpieczeństwa Windows do stanu ze stycznia 2026 r.

Panel webowy, zdalny dostęp i sieć

FAQ PBS potwierdza bezpieczne połączenie webowe do zdalnego monitorowania, korekt i alarmów dla bioreaktorów 3 L i większych. W konfiguracji non-GMP można sterować z komputera, tabletu lub telefonu. W wariancie GMP ktoś przy ekranie bioreaktora musi fizycznie udzielić dostępu zdalnego.

Historian, SQL i kopie danych

PBS-3/15/80 mają wbudowany historian oraz dysk pokładowy. Częstotliwość i zakres danych są konfigurowalne, a automatyczne pobieranie może kierować pliki do komputera przez bezpośrednie LAN. Producent deklaruje audit trail loginów, zmian procesu i historii zgodny z wymaganiami 21 CFR Part 11 w konfiguracji GMP.

MiniPRO używa SQL Server Express dla FactoryTalk; SSMS może generować raporty, a SQL może wskazywać serwer zdalny.

Weryfikuje się interwał zapisu, deadband, retencję, strefę czasową, synchronizację zegara, konto usługi SQL, lokalizację MDF/LDF i harmonogram kopii. „Backup wykonany” nie znaczy „backup odtwarzalny”; próbę restore wykonuje się na odizolowanej kopii.

USB, serwis i aktualizacje

MiniPRO ma jawnie udokumentowane USB 3.0 dla nośników oraz USB 2.0 dla klawiatury/myszy. Instrukcja ostrzega przed klawiaturą z przyciskiem zasilania, który może wyłączyć HMI. USB jest kanałem importu/eksportu i potencjalnym wektorem złośliwego oprogramowania dla Windows.

PBS publikuje noty wydań; modernizacje software i hardware są oferowane jako usługa serwisowa.

Procedura MiniPRO wymaga zamknięcia Windows, oczekiwania na zanik sygnału oraz dodatkowych 10 s przed odłączeniem zasilania Control Module.

Ustalenia tylko dla PBS-3/15/80

Ta karta należy do zintegrowanej rodziny z HMI, historianem, Ethernetem, pH/DO/temperaturą i czterema MFC. Oficjalny FAQ potwierdza zdalny panel webowy; dla GMP dostęp jest fizycznie udzielany na touchscreenie. Linia v4.2/v4.2.1 dodaje REST i licencjonowany OPC UA na porcie 4840.

Wersja 4.2.1 zastępuje 3.2.0, zmienia interfejs, zachowanie interlocków i obsługę 15/80 oraz zawiera poprawki Windows ze stycznia 2026 r.

Źródła profilu rozszerzonego

• PBS Biotech — Software Release Notes
• PBS v4.2.1 Release Notes, VV-04505
• PBS v4.2 Release Notes, VV-04266
• PBS Biotech — FAQ i troubleshooting
• PBS Biotech — Vertical-Wheel Support Center
• PBS Biotech — technologia Vertical-Wheel
• PBS Biotech — PBS-3
• PBS Biotech — PBS-15
• PBS Biotech — PBS-80
• PBS-MiniPRO User Manual VV-03958 Rev 1
