New Brunswick Scientific BioFlo 4000

BioFlo 4000 jest historycznym laboratoryjnym fermentorem New Brunswick Scientific, występującym co najmniej w rodzinach sprzętowych M1215-xxxx i M1219-xxxx. Najlepiej udokumentowany egzemplarz rynku wtórnego ma oznaczenie 1219-1005 i naczynie 14 L. Model współpracował z BioCommand przez protokół NBS AFS oraz magistralę RS-422 multidrop, dlatego pozostaje istotny dla inwentaryzacji starszej automatyki laboratoryjnej.

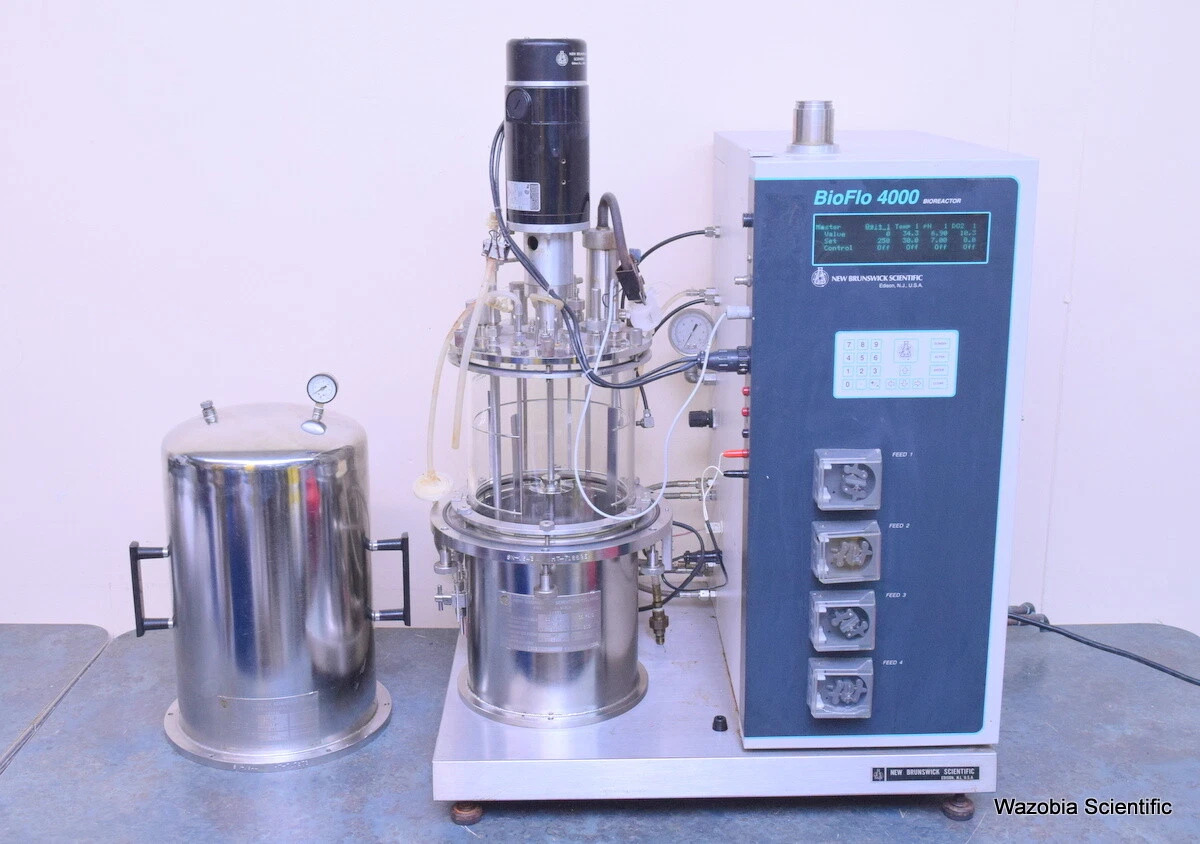

Źródło: oferta eBay nr 335812108829 sprzedawcy Wazobia Scientific, fotografia konkretnego egzemplarza BioFlo 4000 BF 14L o numerze 1219-1005.

Identyfikacja

Oficjalna lista wycofanych produktów Eppendorf jest kluczowa, ponieważ przypisuje do BioFlo 4000 dwa prefiksy.

W ofertach spotyka się zapis bez prefiksu M, na przykład 1219-1005.

Potwierdzone materiały software

• oficjalna lista Eppendorf potwierdza model, prefiksy i EOL;
• broszura BioCommand wymienia BioFlo 4000 wśród obsługiwanych systemów;
• instrukcja zewnętrznego Fermentor Control Program opisuje S1, przewód i sposób pracy rodziny BioFlo III/3000/4000.

Skala i proces

Publikacja o produkcji kwasu mlekowego podaje BioFlo 4000 z working volume 4 L. Dilution rate zmieniano od 0,05 do 0,4 h⁻¹.

Rynek wtórny przedstawia 1219-1005 jako system „BF 14L”.

Architektura sterowania

sondy i wejścia → kontroler BioFlo 4000 → pompy/motor/heater/valves

BioCommand PC → RS-232 → konwerter/MCA → RS-422 multidrop → BioFlo 4000

BioCommand

Broszura producenta z 2009 r. wymienia BioFlo 4000 razem z BioFlo 3000 i 4500 jako urządzenie obsługiwane przez NBS AFS. Komputer wymagał Windows XP SP2/SP3 albo Windows Vista/SP1, napędu CD-ROM i niewspółdzielonego portu RS-232.

Pakiet	Part number	Zakres
BioCommand Track and Trend	M1326-0000
BioCommand Batch Control	M1326-0010	sterowanie batch oraz programy
BioCommand Batch Control Plus	M1326-0020	dodatkowe role i zabezpieczone event records

Warstwa komunikacyjna BioCommand

Producent określa Fermentor to MCA: RS-422 Multidrop, a połączenie MCA z komputerem jako RS-232. Zalecano maksymalnie cztery systemy na port komunikacyjny.

Multi-Controller Connection Kit M1286-0100 zawierał przewód RS-422 o długości 50 ft/16 m, konwerter RS-232/RS-422 i kabel BioCommand. Sam przewód ma numer M1171-8010, konwerter P0460-7550, a BioCommand Cable M1286-8010.

Dostępny był również RS-232/USB Interface Box M1287-0020, przekształcający do ośmiu portów RS-232 w USB.

Dla tego modelu bezpiecznym oznaczeniem jest potwierdzony AFS.

Bezpośrednie połączenie PC i S1

Fermentor Control Program zalicza BioFlo 4000 do rodziny, w której parametry łącza ustawia mikroprzełącznik S1 na control board. Zalecana konfiguracja aplikacji to 9600 baud, even parity, non-multidrop i unit number 0.

Ustawienia opisano następująco:

• S1-1 OFF, S1-2 OFF — 9600 baud; - S1-3 ON — even parity; - S1-4 OFF — non-multidrop; - S1-5..S1-8 ON — unit 0.

W dokumentacji tej aplikacji wspomniano również S2 ustawiony fabrycznie na ON dla pokrewnej grupy.

DB25 i wybór RS-232/RS-422

Instrukcja Fermentor Control Program pokazuje przewód PC–BioFlo: DB9 PC pin 2 do DB25 fermentora pin 2, DB9 pin 3 do DB25 pin 3 oraz DB9 pin 5 do DB25 pin 7.

Autor wprowadza tę sekcję dla BioFlo 110, III i 3000; część konfiguracyjna S1 obejmuje także 4000.

Protokół i uprawnienia hosta

Fermentor Control Program obsługuje loop and pump settings dla BioFlo 2000/3000/4000. BioCommand oferuje control diagrams i batch control.

Dostęp do portu i poprawna ramka są praktycznym substytutem tożsamości. Role BioCommand chronią funkcje aplikacji; nie ustanawiają uwierzytelnionego kanału między PC a kontrolerem.

Parametry procesu i I/O

Źródła potwierdzają następujące klasy loopów:

Publikacja laboratoryjna potwierdza pracę przy 42°C i 100 rpm oraz automatyczne feed/extraction. To przykład użycia, nie pełny zakres urządzenia.

HMI i stan lokalny

Fotografie oferty 1219-1005 są ważniejsze od generowanego opisu sprzedawcy.

CPU, PCB, firmware i storage

Nazwy M1215 i M1219 wskazują co najmniej dwie rodziny hardware.

Software supervisory wymaga 4 GB wolnego miejsca i 32- lub 64-bitowego Windows.

Cena i rynek wtórny

Oferta eBay dla 1219-1005 podaje 5 995 USD, stan used, jeden egzemplarz i możliwość zwrotu w ciągu 30 dni.

Wyniki pełnego researchu Eppendorf i New Brunswick

Model i platforma

Karta opisuje New Brunswick Scientific BioFlo 4000. Udokumentowana skala: 4 L roboczo potwierdzone; wariant BF 14L. Starsze linie New Brunswick korzystały z lokalnego sterowania oraz platformy BioCommand. Oficjalne materiały BioCommand pokazują workspace batch, trendy, logikę programu i kreator receptur.

Naczynie procesowe, control station, komputer z oprogramowaniem oraz integracja nadrzędna są osobnymi warstwami. Przejęcie marki New Brunswick przez Eppendorf nie zmieniło automatycznie elektroniki ani oprogramowania historycznych BioFlo.

Udokumentowane oprogramowanie

DASware control 6 jest oferowany jako SCADA dla DASbox i DASGIP. DASware connect przedstawia integrację systemu bioprocesowego z klientem zewnętrznym przez OPC. BioCommand pozostaje odrębną platformą właściwą dla wielu starszych urządzeń New Brunswick.

Oficjalny ekran logowania DASware control 6; nie jest lokalnym HMI historycznego New Brunswick.

Oficjalny Process View i trendy DASware control 6.

Oficjalny diagram warstwy integracyjnej DASware connect.

Dodatkowy materiał ilustracyjny

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. BioCommand — oficjalny widok trendów.

Źródło: oficjalny materiał producenta lub instrukcja wskazana w podpisie. BioCommand — oficjalny kreator receptury.

Źródła

• Eppendorf Japan — lista wycofanych produktów, M1215/M1219, następcy i koniec serwisu
• BioCommand — supported equipment, AFS/Modbus, RS-422/RS-232 i part numbers
• Fermentor Control Program — przewód PC, S1 i obsługa BioFlo 4000
• eBay — BioFlo 4000 1219-1005, oferta 5 995 USD
• Kinetic of lactic acid production — 4 L working i automatyczne feed/extraction
• Labequipi — kopia oferty i fotografie 1219-1005
