Merck / MilliporeSigma Mobius 2000 L Single-Use Bioreactor
Oficjalne zdjęcie prasowe dokładnego Mobius 2000 L z pustym, otwartym płaszczem, wysuniętą dolną szufladą oraz szafą CCP z panelem HMI i czterema pompami. Źródło: Merck/EMD Group, newsroom z 15 czerwca 2015 r., plik Bioreactor_2.jpg.
Producent urządzenia / marka
Merck Life Science / MilliporeSigma
Rodzaj pozycji
historyczny model / rodzina, nie konkretna oferta
Model / rodzina
Mobius 2000 L Single-Use Bioreactor
Typ rekordu
historyczny wielkoskalowy jednorazowy bioreaktor stirred-tank z CCP i SensorReady
Skala
400–2000 L roboczo; 2500 L całkowicie
Architektura sterowania
C7 — PLC z warstwą SCADA
Ryzyko rebrandingu
umiarkowane — Mobius 2000 L Single-Use Bioreactor należy do starszej linii występującej w ciągłości Millipore/EMD Millipore/Merck Millipore/MilliporeSigma; marka i objętość nie rozstrzygają rewizji skidu, lecz źródła nie dowodzą kompletnego white-label obcego OEM.Podstawa: manufacturer-family; sprawdzono: 2026-09-07
Niepewność BOM
wysoka — Mobius 2000 L Single-Use Bioreactor łączy zamówieniowy Flexware, SensorReady, MFC, pompy, HMI i Common Control Platform, a spotykana integracja Finesse G3 lub część z rodzinnej listy nie dowodzi obsady egzemplarza; CPU, OS, firmware, storage i sieć są as-built.Podstawa: exact-manual; sprawdzono: 2026-09-07

Indeks danych technicznych

Parametry urządzenia i wariantów

Skala i wydajność

ParametrWartość
Objętość robocza400–2000 L
Objętość całkowita2500 L

Proces i naczynie

ParametrWartość
Maksymalne ciśnienie worka17 mbar

Temperatura i termostatowanie

ParametrWartość
Temperatura procesu4–40°C

Pozostałe potwierdzone parametry

ParametrWartość
ProducentMerck KGaA / EMD Millipore / MilliporeSigma
ModelMobius 2000 L Single-Use Bioreactor, starsza generacja
Typprodukcyjny jednorazowy stirred-tank ze zintegrowanym control box
Średnica naczynia116 cm
Geometria cieczyH:D 2:1 przy nominalnej objętości roboczej
FilmPureFlex Plus
Instalacja workavessel drawer i EZ-Fold
SensorySensorReady dual/quad, do ośmiu portów w rodzinie
SterowanieCommon Control Platform; standalone lub integracja zakładowa
Baffle i open pipeobecność rozwiązań rodziny potwierdzona ogólnie
Statuslegacy / rynek wtórny
Sprzęt i komponent400–2000 L roboczo; 2500 L całkowicie; vessel diameter 116 cm; H:D 2:1
Sprzęt i komponentdolny magnetycznie lewitujący impeller 33,02 cm, pitched-blade, 15° poza osią; Np 3,3
Sprzęt i komponentnapęd 10–90 rpm; maks. 17 mbar; temperatura 4–40°C
Sprzęt i komponentPureFlex Plus film; ogólnie potwierdzony internal baffle, lecz publiczna tabela nie nazywa jego geometrii dla 2000 L
Sprzęt i komponentgłówny i zapasowy vent z Opticap XL5/Aervent
Sprzęt i komponentjacketed vessel, load cells, drzwi, okno i wysuwana szuflada do instalacji worka
Sprzęt i komponentEZ-Fold: automatyczne rozkładanie i opróżnianie worka z użyciem pokładowych MFC
Sprzęt i komponentSensorReady dual/quad z Lynx S2S; control box z MFC, pompami i HMI
Oprogramowanie lub trybCommon Control Platform (CCP): receptury, raportowanie partii, audit trail, e-signatures, integracja historian/plant control i synchronizacja kont
Oprogramowanie lub tryblista BR6935EN obejmuje elektronikę kilku skal i rewizji; model CPU i I/O trzeba potwierdzić z tabliczek i BOM egzemplarza

szacunkowy przedział zakupowy

Cena i podstawa wyceny

1 500 000–9 000 000 PLN
Czego dotyczy kwota
Szacunek dla sprawnego, kompletnego stanowiska odpowiadającego karcie „Mobius 2000 L Single-Use Bioreactor” (400–2000 L roboczo; 2500 L całkowicie), przed kosztami VAT, transportu, FAT/SAT, kwalifikacji, materiałów jednorazowych i integracji zakładowej.
Metoda
Nie znaleziono publicznej ceny dokładnie tej konfiguracji. Przedział wyznaczono z segmentu P5, skali i złożoności sterowania C7, a następnie skonfrontowano z punktem rynkowym: Surplus Record — używany Mobius CellReady 200 L z kontrolerem za 9 500 USD. To estymacja planistyczna, nie oferta.
Pewność
niska
Weryfikacja
2026-09-03

Źródło / punkt porównawczy: Surplus Record — używany Mobius CellReady 200 L z kontrolerem za 9 500 USD.

Zastosowania

hodowla komórek ssaczych produkcja biofarmaceutyczna lub przemysłowa

Ustalenia pierwszej fazy

Największy system starej generacji, nie iFlex 2000: PureFlex Plus, SensorReady, EZ-Fold, vessel drawer i zintegrowany control box z MFC/pompami/HMI oraz Common Control Platform.

Źródła identyfikacji

Ostatnia kontrola rekordu: 2026-09-08.

Mobius 2000 L jest największym udokumentowanym systemem starszej rodziny jednorazowych bioreaktorów Merck/Millipore. Pracuje w zakresie 400–2000 L, a zespół worka ma 2500 L objętości całkowitej. System obejmuje jacketed vessel, napęd mieszadła, load cells, PureFlex Plus Flexware, SensorReady, mechanizm EZ-Fold oraz control box z pompami, MFC, HMI i Common Control Platform. Późniejszy Mobius iFlex 2000 L wykorzystuje film Ultimus i modułowe wieże.

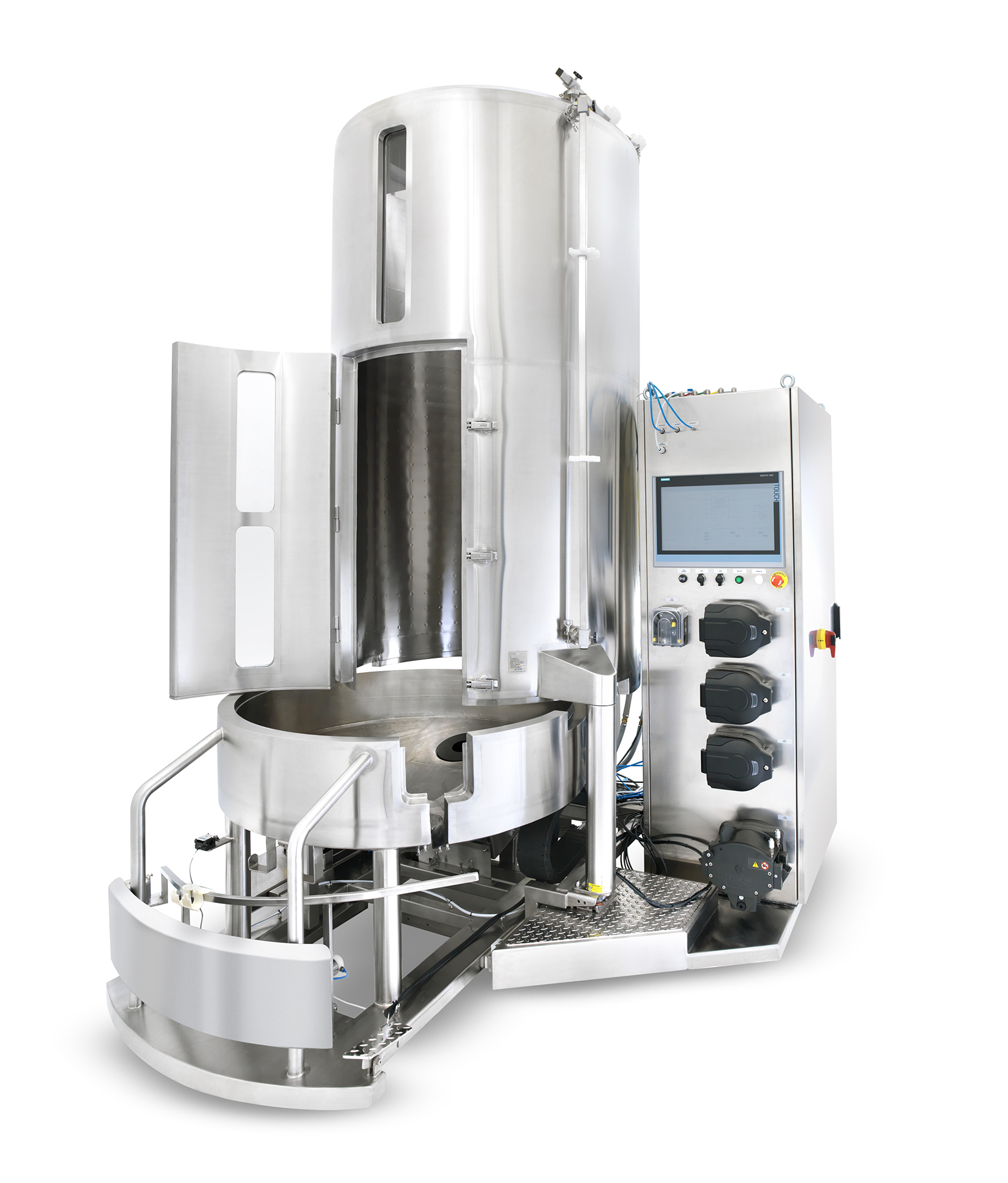

Merck Mobius 2000 L — otwarty skid z wysuniętą szufladą

Oficjalne zdjęcie prasowe dokładnego Mobius 2000 L z pustym, otwartym płaszczem, wysuniętą dolną szufladą oraz szafą CCP z panelem HMI i czterema pompami. Źródło: Merck/EMD Group — newsroom, materiały premiery z 15 czerwca 2015 r., plik Bioreactor_2.jpg.

Granica generacji i deduplikacja

Starszy Mobius ma średnicę naczynia 116 cm, mieszadło 33,02 cm, Np 3,3, zakres 10–90 rpm i objętość całkowitą 2500 L. Nowszy iFlex 2000 ma 2400 L całkowicie, średnicę 115,8 cm, mieszadło 40,6 cm, procesowy zakres 27–102 rpm, tower architecture i opcjonalną stację DeltaV.

Vessel i obsługa dużego Flexware

W skali 2000 L vessel jest trwałą maszyną podtrzymującą jednorazowy zespół procesu. Worek PureFlex Plus ma zostać wprowadzony, połączony i rozłożony bez skręcenia przewodów, nadmiernego obciążenia portów oraz uwięzienia materiału między elementami konstrukcji.

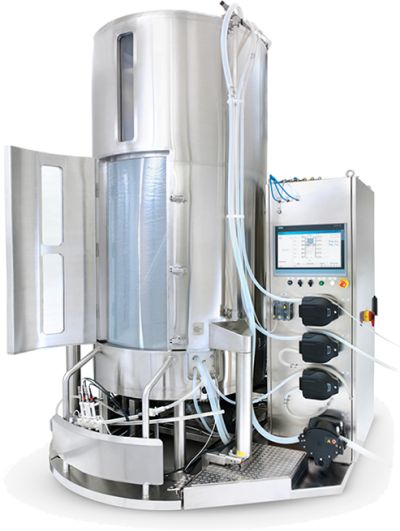

Merck Mobius 2000 L z rozłożonym workiem Flexware

Pełny Mobius 2000 L po rozłożeniu worka Flexware: przez okno płaszcza widać napełniony zespół jednorazowy, a przewody są poprowadzone przez górny i boczny system organizacji. Źródło: Merck — Upstream Bioprocessing, plik mobius-2000l-bioreactor.jpg.

Dokładny numer Flexware identyfikuje porty, filtry, długości przewodów, sensory i złącza.

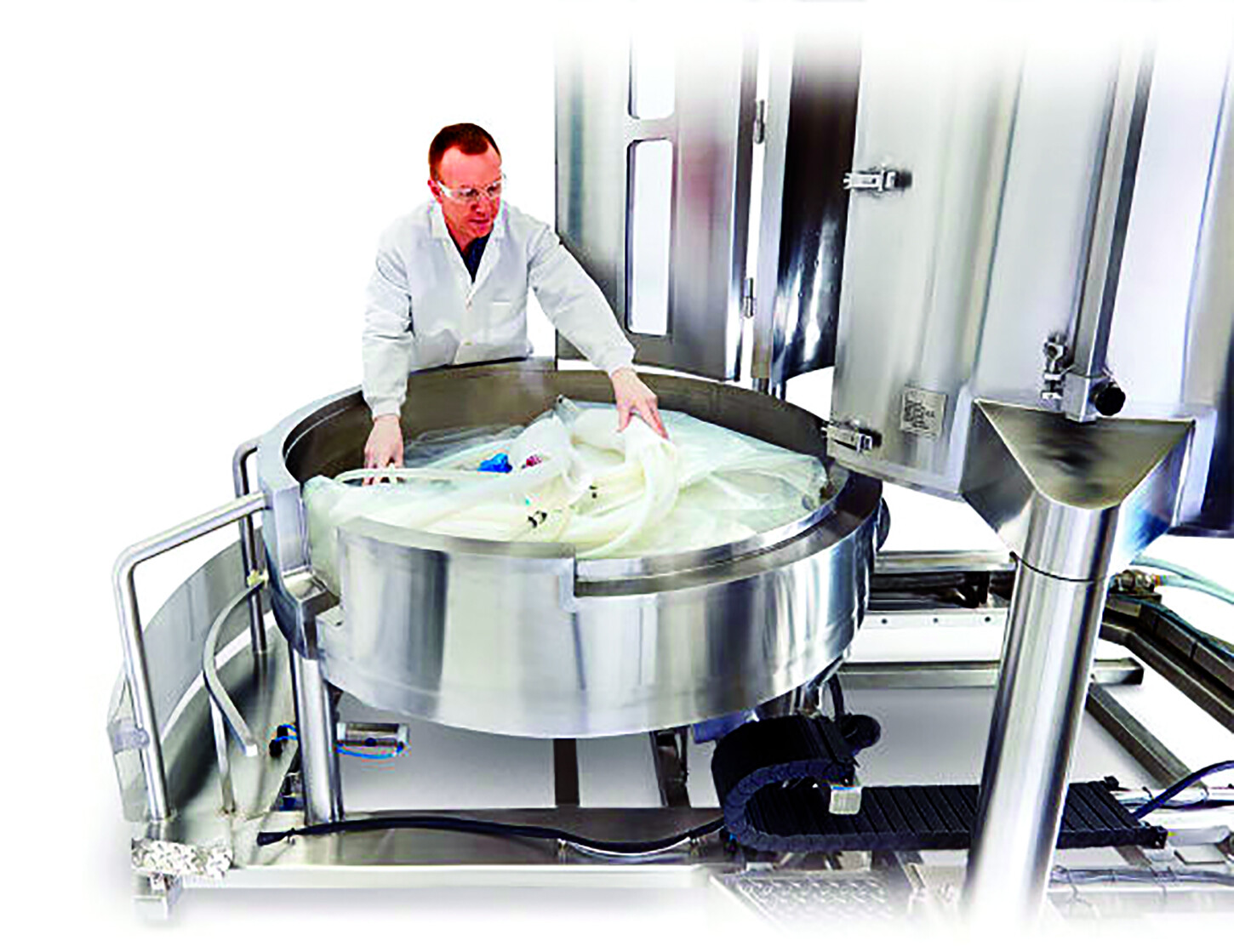

Instalacja worka w Merck Mobius 2000 L

Operator układa duży worek jednorazowy na wysuniętej szufladzie Mobius 2000 L podczas demonstracji ESACT 2015; kadr pokazuje dostęp do otwartego płaszcza i położenie Flexware przed wsunięciem podstawy. Źródło: BioProcess International — End-User Considerations, Photo 1.

Mieszanie i wpływ skali

Dolne mieszadło ma 33,02 cm średnicy, liczbę mocy Np 3,3 i zakres 10–90 rpm.

Zakres 400–2000 L daje turndown 5:1.

Gazy, venty i limit 17 mbar

Tak mały margines sprawia, że drożność głównego i zapasowego ventu, stan filtrów Opticap XL5/Aervent, przepływy gazu i alarmy tworzą krytyczny łańcuch ochronny.

SensorReady i jakość pomiarów

SensorReady umożliwia zewnętrzną pętlę z konfiguracjami dual/quad i Lynx S2S.

Load cells, napełnianie i harvest

Kalibracja obejmuje każdy czujnik i sumę.

Control box i Common Control Platform

Starszy Mobius 2000 L używa control box integrującego MFC, pompy, HMI i automatykę. Common Control Platform (CCP) zapewnia receptury, batch reports, audit trail, electronic signatures, integrację z historianem/plant control oraz synchronizację kont.

Raport batch jest wynikiem przetwarzania; dowód źródłowy obejmuje bazę, audit trail, projekt i konfigurację.

CPU, I/O i lista części BR6935EN

BR6935EN obejmuje elektronikę kilku skal i rewizji starszej rodziny.

Pomieszczenie i media

Dostęp do szafy i portów serwisowych kontroluje się bez blokowania awaryjnej obsługi.

Cena i rynek wtórny

P5 oznacza produkcyjny segment kosztowy, nie konkretną kwotę.

Dane potwierdzone i warunkowe

Potwierdzone: 400–2000 L roboczo, 2500 L całkowicie, średnica 116 cm, H:D 2:1, mieszadło 33,02 cm, Np 3,3, 10–90 rpm, 17 mbar, 4–40°C, PureFlex Plus, SensorReady, EZ-Fold, vessel drawer, control box i funkcje CCP.

Potwierdzone na poziomie rodziny, wymagające BOM: rodzaj i liczba MFC, pomp, sensorów, CPU/I/O, konfiguracja plant integration i szczegóły elektroniki z BR6935EN.
