LAMBDA Instruments Minifor2Bio touch

Producent urządzenia / marka: LAMBDA Instruments
Grupa katalogowa: Pozostali producenci
Rodzaj pozycji: nowy / konfigurowalny produkt producenta
Model / rodzina: Minifor2Bio touch
Typ rekordu: sieciowy bioreaktor stołowy z wbudowanym ekranem dotykowym
Skala: naczynia 0,35/0,4/1/3/7 L
Architektura sterowania: C4 — Wbudowany webserwer lub mobilny HMI
Segment: P2 — laboratoryjny
Ryzyko rebrandingu: niskie — Minifor2Bio touch ma odrębne oznaczenie i oficjalną dokumentację LAMBDA Instruments; zgromadzone źródła nie wskazują sprzedaży tej generacji jako white-label ani pod inną marką.Podstawa: exact-manual; sprawdzono: 2026-09-07
Niepewność BOM: umiarkowana — Minifor2Bio touch ma publicznie opisane MIPS+ARM, 2 GB RAM, 8 GB pamięci, Buildroot, Qt 5.13.1, porty i pakiet aktualizacji, lecz modele SoC, PCB, kernel/build, bootloader, firmware i dobierane sondy/peryferia wymagają potwierdzenia.Podstawa: exact-manual; sprawdzono: 2026-09-07
Powiązane modele i konfiguracje: LAMBDA Instruments MINIFOR

Indeks danych technicznych

Parametry urządzenia i wariantów

Skala i wydajność

Parametr	Wartość
Naczynia	Pyrex 0,3/0,35; 0,4; 1; 3 i 7 L, 6–8 szyjek

Czujniki i metrologia

Parametr	Wartość
pH	0–14; rozdzielczość 0,1/0,01/0,001; dokładność ±0,02; offset ±0,5

Temperatura i termostatowanie

Parametr	Wartość
Temperatura	IR 150 W; regulacja 5–60°C; pomiar 0–99,9°C co 0,1°C

Automatyka i sterowanie

Parametr	Wartość
HMI	7″ TFT IPS, 1024 × 600, panel pojemnościowy

Elektronika, obliczenia i pamięć

Parametr	Wartość
Pamięć RAM	2 GB RAM

Interfejsy, sieć i protokoły

Parametr	Wartość
Interfejsy	RJ45; USB-B device; USB-A host; opcjonalne Wi-Fi; RS-485 do ARC
Protokół	producent określa transfer danych jako tekst JSON
Sieć	MAC, IP, DHCP/static, VLAN, switchport, nazwa MIRETO, stan Wi-Fi, reguły 9898
Interfejs fizyczny	RS-485
Interfejs fizyczny	USB
Port logiczny	9898
Interfejs fizyczny	Wi-Fi

Oprogramowanie i firmware

Parametr	Wartość
Software	firmware/package, Buildroot/kernel/Qt jeśli dostępne, wersja MIRETO, SBOM
Aktualizacje	pakiet .tar, źródło, hash/podpis, data, operator, test po zmianie

Parametry fizyczne i zasilanie

Parametr	Wartość
Zasilanie	100–240 V AC, 50/60 Hz, 400 W, bezpiecznik 5 × 20 F2A

Pozostałe potwierdzone parametry

Parametr	Wartość
Architektura	dwa procesory: MIPS 120 MHz i ARM dual-core 1 GHz
Pamięć	2 GB RAM; 8 GB non-volatile, z czego 4 GB na dane procesu/użytkownika
System	embedded Linux Buildroot; Qt 5.13.1/LGPLv3
Mieszanie	50 W BLDC z czujnikami, sprzężenie magnetyczne, 0–20 Hz co 0,1 Hz
DO/pO2	0–25 mg/L lub 0–100% nasycenia
Gaz	0–5 L/min co 0,01; zasilanie 0,5–2 bar
Zdalny dostęp	MIRETO, TCP 9898
Środowisko	0–40°C; 0–90% RH bez kondensacji; masa 6 kg
Identyfikacja	model, serial, rok, tabliczka, wersja z System, rewizje obu płyt
Hardware	MIPS/ARM oznaczenia, RAM/flash, ekran, naczynie, uchwyt, napęd
Tożsamość	konta, role READ/SET/SETUP, właściciel, ostatni przegląd, procedura resetu
Sondy	analog/ARC, typ, serial, adres 1–31, RS-485 19200/N/2, kalibracje
Peryferia	sześć portów, funkcje pomp, MASSFLOW, DOZITO, waga, mierniki gazów
Dane	wolne miejsce, rozmiary baz, retencja, CSV, hashe, ostatni restore
Czas	źródło NTP, strefa, dryf i historia korekt
Sprzęt i komponent	dual processor: MIPS 120 MHz + ARM 1 GHz dual-core
Sprzęt i komponent	2 GB RAM / 8 GB non-volatile, 4 GB na dane
Sprzęt i komponent	glass vessels 350 mL / 400 mL / 1 L / 3 L / 7 L
Sprzęt i komponent	7-inch TFT IPS 1024 × 600
Sprzęt i komponent	Vibromixer 50 W BLDC, 0–20 Hz
Sprzęt i komponent	USB-B device / USB-A host / RJ45
Sprzęt i komponent	Wi-Fi — opcja, client mode
Sprzęt i komponent	do 5 Hamilton ARC probes przez RS-485 19200/N/2
Sprzęt i komponent	6 złączy urządzeń peryferyjnych
Oprogramowanie lub tryb	Qt Library 5.13.1 dla GUI/application server
Oprogramowanie lub tryb	update package minifor-package-xxxx.tar przez FAT32 USB lub Internet
Oprogramowanie lub tryb	manual revision 1/2023, plik rev2_2024

szacunkowy przedział zakupowy

Cena i podstawa wyceny

55 000–100 000 PLN

Czego dotyczy kwota: Kompletny MINIFOR2BIO Touch z jednym wybranym naczyniem, bez rozbudowanej analityki zewnętrznej.
Metoda: Producent nie publikuje ceny wersji Touch. Przedział oparto na jawnej cenie bazowego MINIFOR 12 099 EUR i doliczono rezerwę na nowszy HMI oraz konfigurację; jest to estymacja planistyczna.
Pewność: niska
Weryfikacja: 2026-09-03

Źródło / punkt porównawczy: LAMBDA Instruments — bazowy MINIFOR za 12 099 EUR.

Zastosowania

mikrobiologia i fermentacja hodowla komórek ssaczych rozwój i optymalizacja procesu edukacja, prototypowanie i laboratoria otwarte

Ustalenia pierwszej fazy

Nowa generacja touch: Buildroot embedded Linux, LAN, port 9898, USB, opcjonalne Wi-Fi i MIRETO.

Źródła identyfikacji

Ostatnia kontrola rekordu: 2026-09-09.

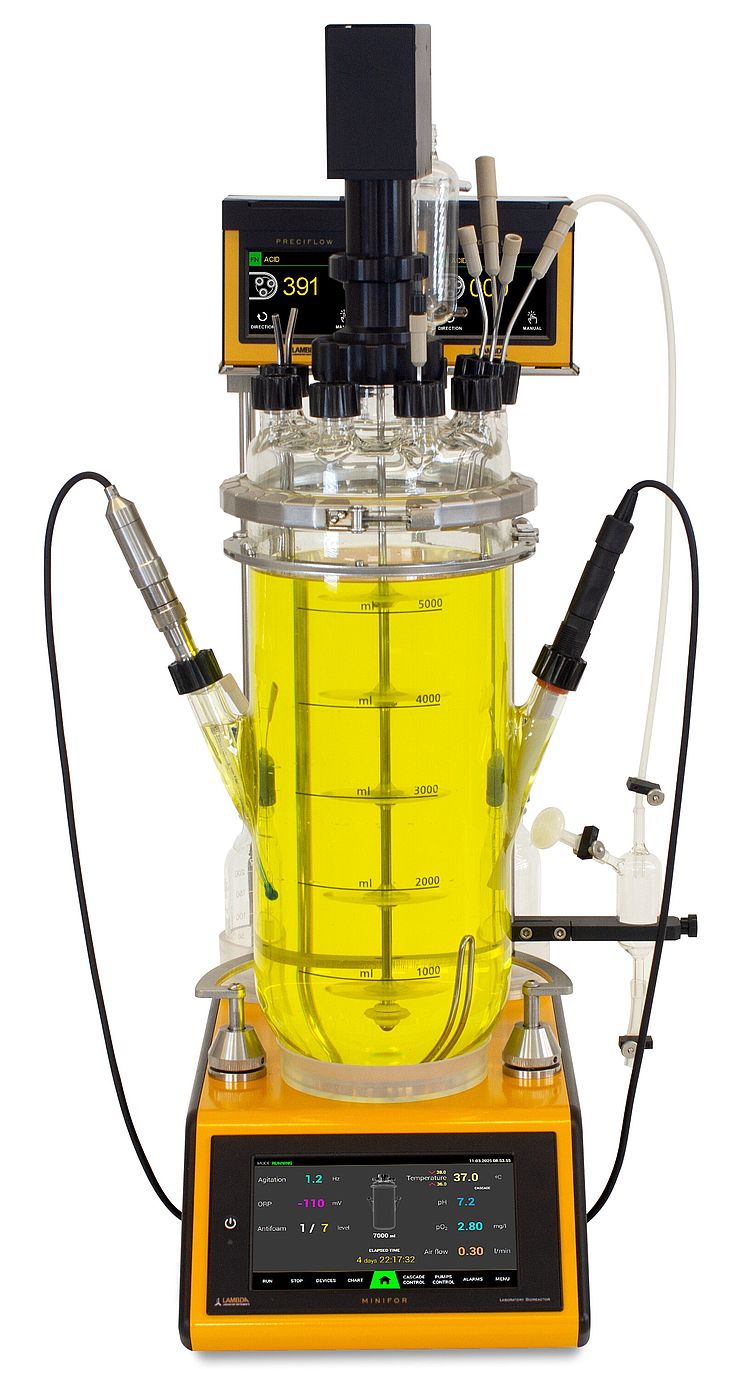

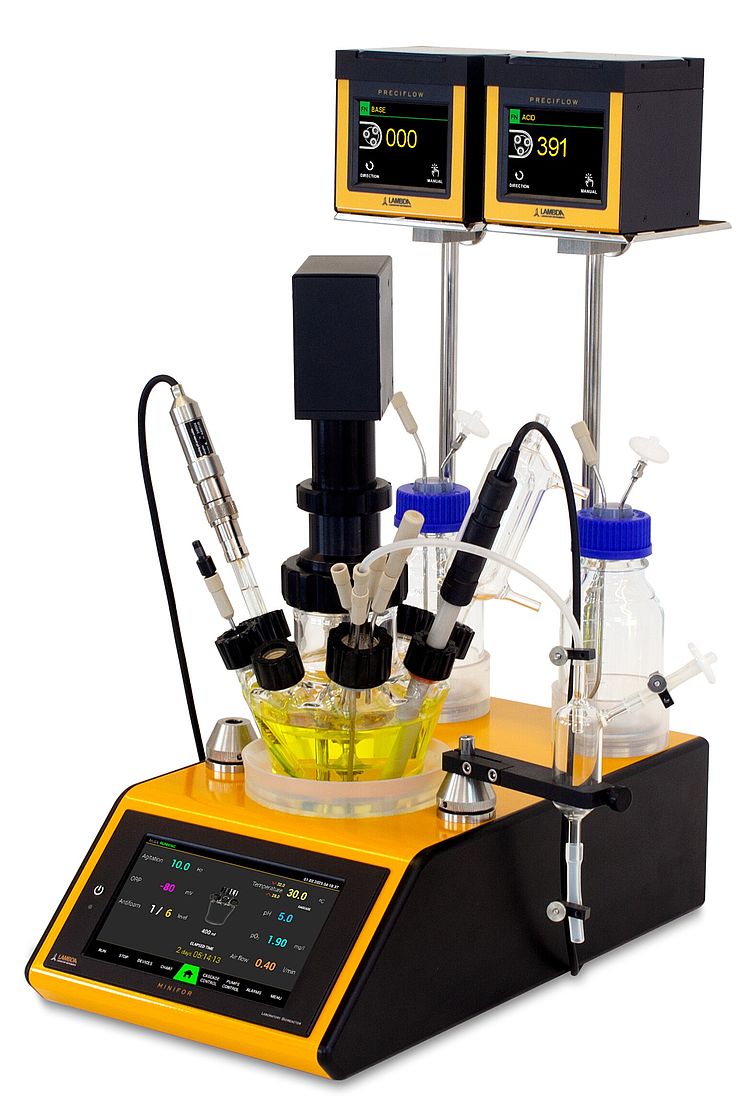

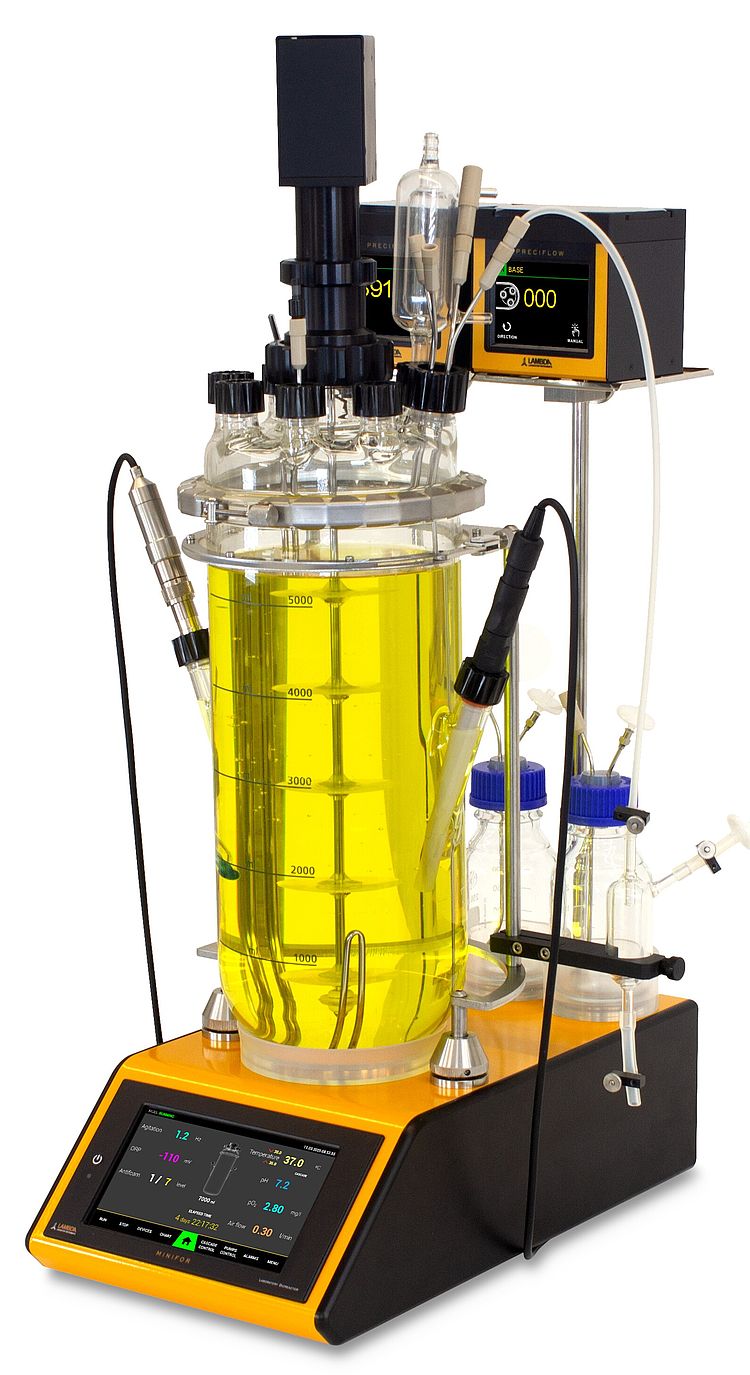

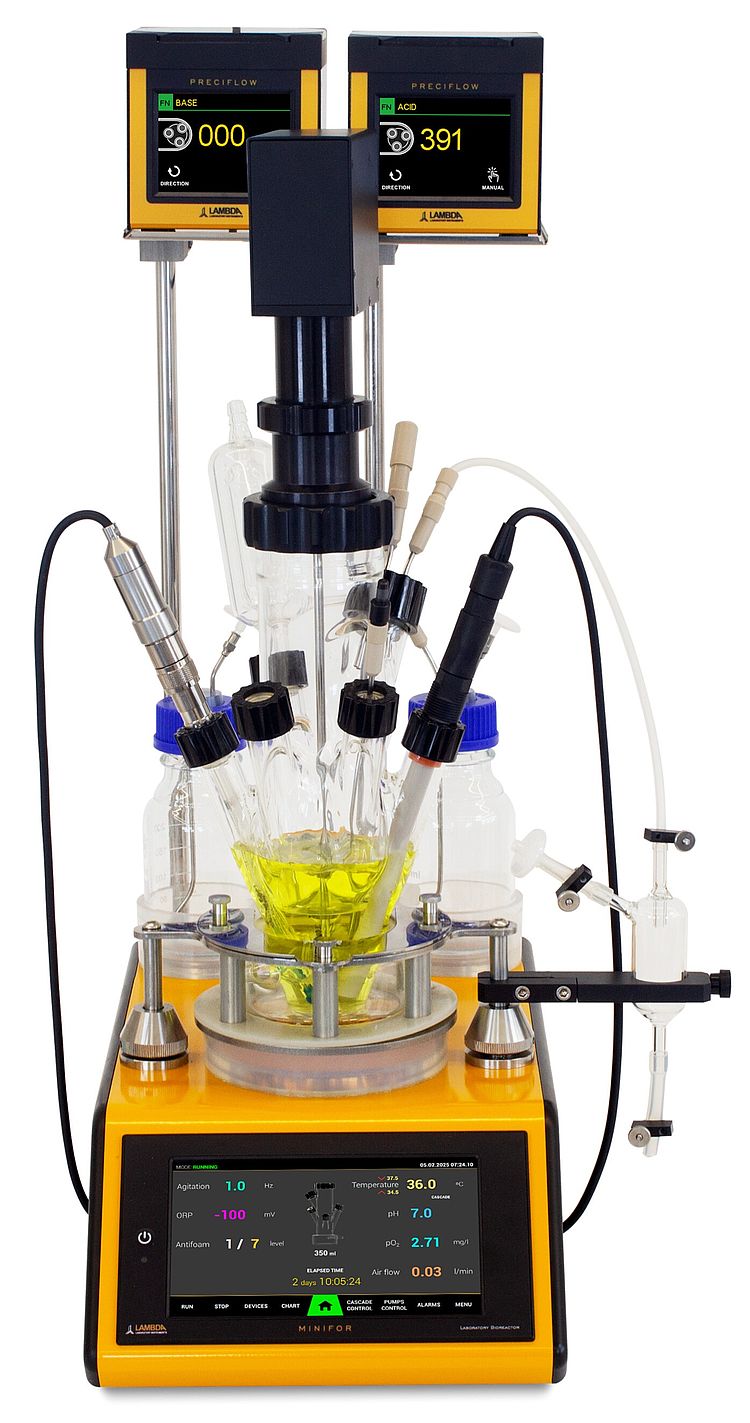

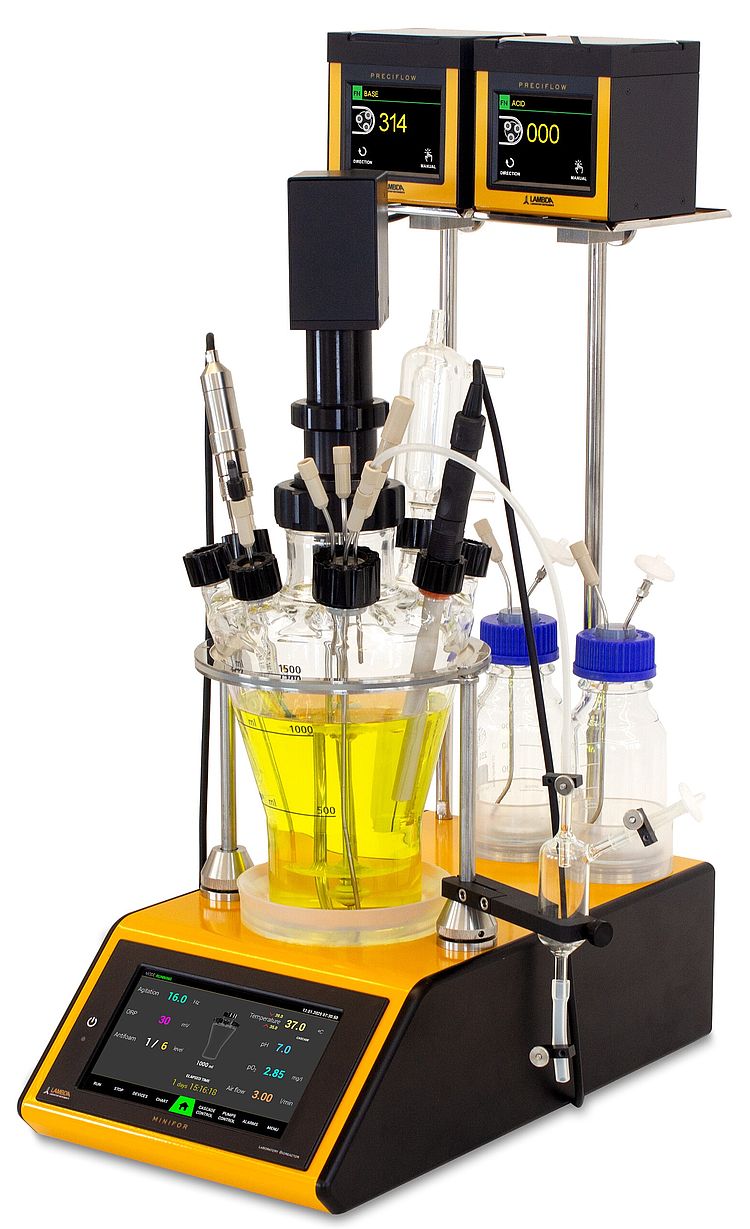

Minifor2Bio touch jest sieciową generacją kompaktowego bioreaktora LAMBDA. Zachowuje szklane naczynia, pionowy Vibromixer i ogrzewanie podczerwienią znane z klasycznego MINIFOR; całkowicie zmienia warstwę cyfrową: ma dwuprocesorową elektronikę, 7-calowy ekran dotykowy, 2 GB RAM, 8 GB pamięci nieulotnej, system embedded Linux zbudowany przez Buildroot, aplikacje oparte na Qt, Ethernet, dwa rodzaje USB, opcjonalne Wi-Fi i zdalne narzędzie MIRETO.

Te różnice kwalifikują urządzenie do osobnej karty. Klasyczny MINIFOR komunikuje się przez RS-485 i hosta FNet/SIAM, podczas gdy Minifor2Bio sam przechowuje bazę procesu, realizuje profile oraz kaskady i udostępnia zdalne sterowanie w sieci IP na porcie TCP 9898.

Skrócona specyfikacja i profil cyberfizyczny

Instrukcja podaje wymiary jako 220 × 444 × 350–550 cm, co jest oczywistą niespójnością jednostki dla aparatu stołowego. Ten przykład pokazuje, dlaczego instrukcja jest źródłem pierwotnym; nie nieomylnym.

Segment, konfiguracje i półka cenowa

Zmiana pojemności szklanego naczynia nie tworzy sama w sobie osobnej karty urządzenia, ponieważ jednostka sterująca, interfejsy i system pozostają wspólne.

Część procesowa i naczynia

Minifor2Bio używa oryginalnych szklanych reaktorów od około 350 mL do 7 L. Widoczność wnętrza ułatwia weryfikację; szkło, uszczelnienia i porty pozostają częścią konfiguracji krytycznej. W HMI operator wybiera typ naczynia; instrukcja wskazuje, że jest to potrzebne szczególnie do prawidłowego działania regulatora temperatury.

Sterylizacja dotyczy elementów mokrych zgodnie z instrukcją, nie jednostki elektronicznej.

Vibromixer, BLDC i alarmy napędu

Napęd 50 W BLDC z czujnikami porusza osią w pionie przez sprzężenie magnetyczne. Zakres 0–20 Hz ma krok 0,1 Hz.

Temperatura i ochrona grzałki

Grzałka IR 150 W znajduje się pod naczyniem. Ustawienia naczynia wpływają na algorytm, więc ich zmiana jest istotnym zdarzeniem konfiguracyjnym.

pH, pO2, gaz i offsety

Tor pH obsługuje analogowe sondy Mettler Toledo/Hamilton z Pt100 i Variopin 8 oraz cyfrowe sondy ARC.

Źródłem jest sonda analogowa Clark albo cyfrowa ARC, również optyczna.

Wbudowany tor gazu pracuje od 0 do 5 L/min przy ciśnieniu wejściowym 0,5–2 bar. Instrukcja określa dokładność pomiaru jako ±0,125 L/min.

Peryferia i sześć złączy urządzeń

Wewnętrzny manager urządzeń rozpoznaje pompy PRECIFLOW, HIFLOW, MAXIFLOW i MEGAFLOW, regulatory MASSFLOW 500/5000, OXYMETER, CARBOMETER, METHANMETER, kompresor AEROSILENTO i wagę BALANCE 20. Na tylnym panelu znajduje się sześć złączy urządzeń, osobne wejście wagi, port ARC/expandera i wejścia piany.

Funkcje pomp są przypisywane logicznie: kwas, zasada, feed, harvest, PUMP-X/Y/Z lub antyspieniacz.

System monitoruje błędy miksera, pomp, DOZITO i MASSFLOW. Dla DOZITO rejestruje m.in. przekroczenie czasu bezpieczeństwa i maksymalnej siły tłoka; dla pomp — prąd oraz PWM.

Hamilton ARC po RS-485

Do jednego Minifor2Bio można logicznie przypisać maksymalnie pięć cyfrowych sond ARC. Wspólny interfejs to RS-485. Każda sonda ma adres z zakresu 1–31; domyślny adres to 1.

ACL na przełączniku nie ochroni RS-485 przed urządzeniem dołączonym wewnątrz stanowiska.

Wewnętrzna architektura: MIPS i ARM

Producent deklaruje „dual microprocessor technology”: MIPS 120 MHz oraz ARM dual-core 1 GHz.

Buildroot, Qt i wersjonowanie software

GUI i application server korzystają z Qt Library 5.13.1 na LGPLv3; producent deklaruje udostępnienie kodu biblioteki i dostępu do systemu na żądanie. Qt 5.13.1 identyfikuje bibliotekę GUI, a firmware urządzenia ma odrębne wersjonowanie.

Ethernet, Wi-Fi, USB i protokół JSON

RJ45 obsługuje konfigurację DHCP (AUTO) lub statyczny adres, maskę, bramę i DNS. Interfejs można włączyć, wyłączyć, zresetować do wartości fabrycznych i zrestartować.

Te porty mają różne role i ryzyka: USB-A parsuje pamięć FAT32 oraz pakiet .tar, a USB-B wystawia funkcję komunikacyjną hostowi. Producent określa komunikację danych jako tekst JSON.

MIRETO, TCP 9898 i konta

Urządzenie jest rozpoznawane przez konfigurowalną nazwę sieciową. Instrukcja wskazuje port TCP 9898 i opisuje możliwość publicznego IP oraz przekierowania portu dla dostępu internetowego, wspominając VPN jako alternatywę.

Bezpośrednie przekierowanie 9898 do Internetu jest niedopuszczalne w środowisku laboratoryjnym/OT.

Konta zdalne definiuje się osobno na każdym Minifor2Bio.

READ — odczyt informacji operacyjnych; - SET — zmiana setpointów, profili i parametrów procesu bez ustawień urządzenia; - SETUP — zmiana ustawień urządzenia.

Ekran lokalny i pozorna blokada

Funkcja SCREEN LOCK chroni przed przypadkowym dotknięciem. Odblokowanie następuje po przytrzymaniu HOLD TO UNLOCK, bez monitu o dane logowania.

Bazy danych, historia i retencja

Pamięć nieulotna ma 8 GB, a instrukcja deklaruje 4 GB dostępne dla danych procesu lub użytkownika. Baza procesu zawiera wartości parametrów i zdarzenia; baza użytkownika — ustawienia, profile, kaskady i inne konfiguracje.

Funkcja wykresów po restarcie ponownie ładuje historię z pamięci wewnętrznej.

Eksport CSV i nośniki USB

Wykresy mają trzy konfigurowalne zestawy i osie czasu 1, 6, 12, 18 lub 24 godziny. Eksport zapisuje dane procesu jako CSV na nośnik FAT32.

Profile, receptury i kaskady

Instrukcja opisuje dynamiczną liczbę segmentów profilu.

Alarmy i ich ograniczenia

Użytkownik ustawia górne i dolne limity m.in. dla pO2, pH, temperatury, przepływu, ORP i wagi. Aktywny alarm można wyciszyć na 120 sekund; po ustąpieniu przyczyny alarm można usunąć.
