LABOAO HYG Shaker-type Mini Bioreactor

Charakter urządzenia

Producent przedstawia urządzenie jako pomost między zwykłym shakerem a fermentorem z pomiarem pH, temperatury, napowietrzania i dozowania.

Bieżąca karta używa oznaczeń LBR-HYG-1000, LBR-HYG i kontrolera LBR-B, natomiast katalog i firmowa oferta Made-in-China używają oznaczenia LBR-HYG-6.

Granica względem shakera i stirred-tanku

HYG łączy ruch naczynia z cyfrowym sterowaniem pH i temperaturą, pompami oraz prowadzeniem równoległych procesów. Mieszanie i transfer gazu zapewnia ruch naczynia zamiast zanurzonego impellera.

Naczynia i skala

Oferta LBR-HYG-6 opisuje od jednego do sześciu naczyń. Wymieniono pojemności 0,5; 0,6; 0,7; 1; 1,5 i 2 L. Producent nazywa je szklanymi zbiornikami lub butlami hodowlanymi i deklaruje wymienność. Informacja „capacity <50 L” na platformie handlowej jest klasyfikacją kategorii, nie pojemnością HYG.

Ruch orbitalny, amplituda i prędkość

Bieżąca karta wiąże kontroler LBR-B z automatyczną regulacją amplitudy, Oferta HYG-6 używa ogólnych pól „speed” i „amplitude” oraz określenia orbital shaken.

Układ sześciu naczyń pracuje z równomiernie wyważonym obciążeniem.

Temperatura i komora

HYG ma utrzymywać temperaturę hodowli w komorze lub przez układ termostatujący. Masa 40–220 kg i zasilanie 220/380 V wskazują na szeroki zakres konfiguracji.

pH i dwanaście pomp

Oferta HYG-6 opisuje automatyczną zmianę i kontrolę pH w sześciu pojemnikach. Kwas i zasada mają być podawane przez 12 pomp perystaltycznych, czyli po dwie na kanał.

Napowietrzanie, MFC i tlen

Producent dopuszcza hodowle tlenowe, beztlenowe i z CO2. Oferta mówi o opcjonalnym mass flow controller oraz obejściu czystego tlenu w celu wzmocnienia kontroli DO.

UV i funkcje biologiczne

Bieżąca karta wymienia UV sterilization w opisie kontrolera LBR-B.

Sterylizacja naczyń

Ruchoma platforma zwiększa ryzyko przetarcia linii pH, feed i gazu.

Kontroler LBR-B

LBR-B identyfikuje typ systemu sterowania HYG-1000: dotykowy ekran LCD, automatyczną regulację pH, temperatury i amplitudy, ręczną wentylację oraz UV.

Oprogramowanie i firmware

Ogólny artykuł LABOAO o shakerach radzi aktualizować software/firmware w razie problemów, Strona Support oferuje zdalną pomoc i instrukcje na żądanie.

Interfejsy i sieć

Model ma klasę C2 i lokalny kontroler dotykowy.

OEM i konflikt HYG-1000/HYG-6

LABOAO oferuje OEM/ODM. Bieżąca domena używa HYG-1000, podczas gdy katalog i firmowe konto Made-in-China używają HYG-6.

Cena i warunki oferty

Oficjalna karta HYG-1000 ma RFQ. Firmowa oferta LABOAO na Made-in-China dla LBR-HYG-6 publikuje 23 800 USD przy 1–9 sztukach oraz 13 900 USD od 10 sztuk. To cena ofertowa z platformy handlowej, nie zatwierdzony cennik producenta i nie dowód ceny HYG-1000.

Oferta podaje roczną gwarancję, 220/380 V, masę 40–220 kg i możliwość personalizacji.

Migawka identyfikacyjna egzemplarza i rodziny

Fakty przeniesione z kontrolowanego zakresu tej karty

• Hardware: shakerowa komora wielokanałowa bez klasycznego wału mieszadła
• Hardware: katalog: sześć szklanych naczyń 0,5–2 L
• Hardware: LBR-B: touch, pH, temperatura, amplituda, wentylacja i UV
• Hardware: relacja HYG-1000 do HYG-6 wymaga potwierdzenia generacji
• Software/tryb: PLC/HMI i aplikacja procesu są częścią dostawy; exact CPU, numer panelu, firmware, system operacyjny i rewizje nie są publiczne
• Software/tryb: USB, historia, transmisja do komputera albo zdalny monitoring występują zależnie od rodziny; format danych, porty i protokoły wymagają potwierdzenia as-built
• Software/tryb: producent nie publikuje repozytorium firmware/software, sum kontrolnych, procedury aktualizacji, backupu ani rollback
• Software/tryb: brak publicznego PSIRT, security.txt i advisory exact modeli; CVE komponentu wolno przypisać dopiero po identyfikacji wersji
• Software/tryb: BOM jest delivery-specific z powodu OEM/ODM i kontrolerów LBR-A/B/C/D/H lub BIOTECH-7000

Materiał fotograficzny i widoki źródłowe

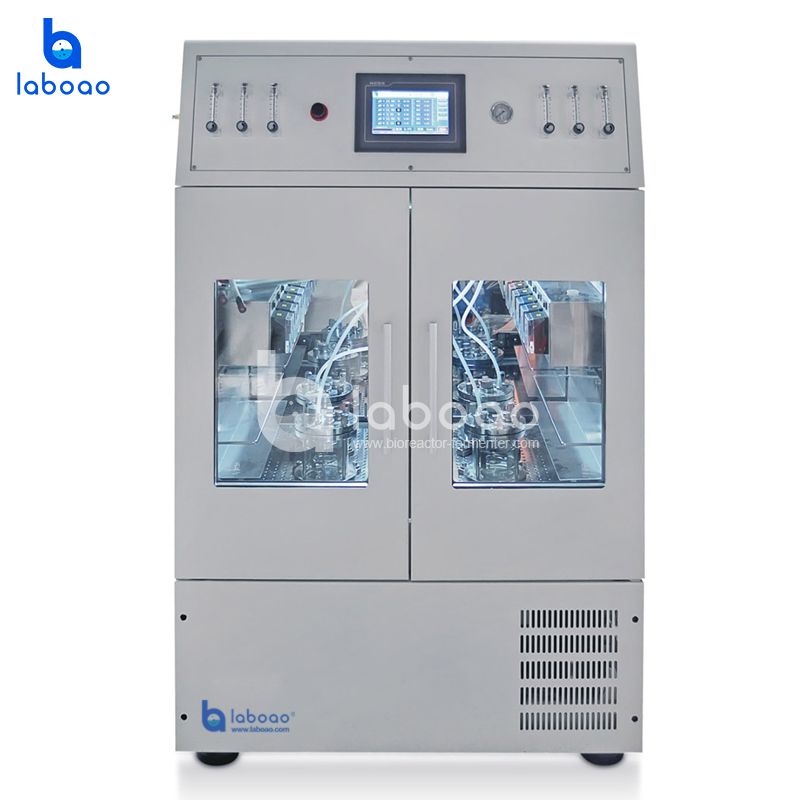

LABOAO HYG Shaker-type Mini Bioreactor — widok 1 z materiałów producenta (800×800).

LABOAO HYG Shaker-type Mini Bioreactor — widok 2 z materiałów producenta (800×800).

LABOAO HYG Shaker-type Mini Bioreactor — widok 3 z materiałów producenta (800×800).

Ustalenia o automatyce rodziny LABOAO

Katalog LABOAO opisuje konfigurowalne i wykonywane jako private-label warianty urządzeń. W wielu kartach producent wymienia sterownik Siemens S7-200 oraz lokalny panel dotykowy LCD 7 lub 10 cali. Dokładny wariant automatyki pozostaje elementem konfiguracji zamówienia.

W kartach stalowych i wielostopniowych systemów producent deklaruje ochronę operacji hasłem oraz dwa poziomy dostępu: operatora i administratora. Dla części platform opisano rejestr alarmów, górne i dolne limity parametrów, kalibrację sond pH/DO/temperatury i pomp perystaltycznych oraz zachowanie historii trendów po restarcie.

W urządzeniach laboratoryjnych USB służy do eksportowania danych, przeglądania historii i odczytu ustawień. Materiały opisują także sterowanie według krzywych lub odcinków oraz sprzężenia DO–obroty, DO–feed i pH–feed. Warianty stalowe mogą mieć ręczny albo automatyczny SIP oraz opcjonalny CIP.

Strona wsparcia LABOAO deklaruje pomoc zdalną. Publiczne karty nie określają jednego wspólnego mechanizmu tej usługi dla całego portfolio, dlatego karta konkretnego modelu przypisuje zdalny dostęp tylko wtedy, gdy wskazuje go źródło modelowe.
