Kuhner Shaker SB10-X

Kuhner SB10-X jest jednorazowym, orbitalnie wytrząsanym bioreaktorem do rozwoju procesów hodowli komórkowej. Kompletny system ma numer zamówieniowy 106857, a dystrybutor wiąże go również z oznaczeniem rodziny SMX7600. Obejmuje sześć współpracujących modułów, optyczny pomiar pH i tlenu rozpuszczonego, regulację temperatury, trzy pompy, czterogazowy układ FlowCon oraz osobną jednostkę sterującą z komputerem Windows i oprogramowaniem Kuhner Insight.

Tożsamość i granica rekordu

Rekord dotyczy SB10-X, a nie każdej wytrząsarki ES-X i nie całej rodziny OrbShake. Producent wymienia sześć modułów systemu: zmodyfikowaną jednostkę wytrząsającą ES-X, moduł stołu, moduł naczynia, moduł prowadzenia przewodów i węży, grzałkę filtra oraz jednostkę sterującą. Sam ES-X bez naczynia, pomiarów i regulacji pozostaje wytrząsarką.

Standardowy wariant wykorzystuje worek 24 L i pracuje z 4–12 L medium. Opcjonalny wariant 3 L wykorzystuje worek 6 L; jeden flyer podaje zakres 1,5–3 L, a jego opis i osobna karta worków 1,5–4,5 L.

Numery 105327, 105328, 105329 i 105332 oznaczają worki, nie kolejne modele reaktora. 105327 jest standardowym workiem 10 L z sensorami pH/DO, 105328 wariantem basic bez tych sensorów, a 105329 wariantem perfusion z dodatkowymi liniami i drugim filtrem wylotowym. 105332 jest standardowym workiem dla modułu 3 L.

Naczynie jednorazowe i integralność partii

Wariant standardowy ma optyczne chemosensory pH i DO. Wariant perfusion dodaje linie i porty dla filtracji przepływem stycznym oraz drugi filtr wylotowy; producent wskazuje również możliwość ATF. Te różnice zmieniają nie tylko sposób hodowli, ale także mapę węży, pomp i alarmów.

Napęd orbitalny i skala

Zmodyfikowany ES-X pracuje w zakresie 20–140 rpm. Średnicę ruchu orbitalnego można ustawić na 12,5, 25 albo 50 mm.

Dokument podaje dokładność absolutną prędkości ±0,5 rpm i nastawę cyfrową co 1 rpm. Te parametry nie potwierdzają integralności wartości pokazywanej przez HMI.

Temperatura i filtry wylotowe

Stół ma zintegrowaną grzałkę rezystancyjną 100 W bez aktywnego chłodzenia. Maksymalna temperatura procesu wynosi 40°C, minimum jest zbliżone do temperatury otoczenia, a deklarowana dokładność przy 37°C wynosi ±0,25°C. Gruba płyta aluminiowa rozprowadza ciepło.

Optyczne pH i DO

Zakres optycznego pH wynosi 5,5–8,5, a DO 0–100%.

Pompy i tor cieczowy

Jednostka sterująca zawiera trzy pompy Watson-Marlow 313 VBM/D.

FlowCon i cztery gazy

FlowCon miesza powietrze, tlen, azot i CO2 przez cztery regulatory masowego przepływu. Dla konfiguracji SB10-X flyer podaje zakres 0,1–1,99 L/min dla większości torów, przy maksymalnym CO2 1,4 L/min. Układ ma również pomiar ciśnienia.

Jednostka sterująca 102488

Kontroler 102488 ma rezystancyjny ekran 12,1 cala o rozdzielczości 1024×768 i ochronę IP64 od frontu. Producent podaje 2 GB RAM, z czego 1,6 GB dostępne, oraz chłodzenie pasywne. Zestaw portów obejmuje cztery USB, dwa RS-232, dwa LAN, VGA i dwa CAN. Tak szczegółowy profil pozwala szybko sprawdzić, czy oglądany egzemplarz odpowiada opisanemu wariantowi.

Windows i Kuhner Insight

Flyer SB10-X wymienia Windows 7 i Windows 10. Windows 7 zakończył standardowe wsparcie 14 stycznia 2020 r.; program ESU również jest historyczny. Standardowy Windows 10 22H2 zakończył wsparcie 14 października 2025 r.; konkretne wydania LTSC mają inne cykle.

Obsługuje do 255 użytkowników w konfigurowalnych grupach, rejestruje logowanie, zmiany setpointów i status maszyny. Materiały opisują potwierdzanie alarmów, automatyczny zapis, automatyczne wylogowanie, raport partii i automatyczny przebieg batch.

Numery SMX856000 i SMX856001 oznaczają licencje odpowiednio dla jednego oraz 2–5 użytkowników. SMX856005 jest wariantem GMP, a SMX856006 aktualizacją do GMP.

Konta, role i audit trail

Deklaracja 255 użytkowników i grup nie mówi, jakie role są dostarczane domyślnie, jak działa reset hasła ani czy istnieje konto serwisowe.

CAN, RS-232, USB i LAN

Napęd oraz moduły używają CAN i RS-232, a kontroler ma po dwa porty każdego typu CAN/RS-232 oraz dwa LAN.

RS-232 i CAN są magistralami bez natywnego uwierzytelniania uczestników.

Cena, utrzymanie i części

Japoński katalog Ikeda Rika podaje 16 230 000 JPY dla SMX7600.

Cena katalogowa SMX7600 w kanale Ikeda Rika wynosi 16 230 000 JPY.

Dane potwierdzone

Potwierdzone: system 106857/SMX7600; sześć modułów; zakresy 1,5–4,5 i 4–12 L; worki 105327/105328/105329/105332; 20–140 rpm; orbita 12,5/25/50 mm; optyczne pH/DO; grzanie; trzy pompy; cztery MFC; kontroler 102488 z ekranem 12,1 cala, 2 GB RAM, 4×USB, 2×RS-232, 2×LAN, VGA i 2×CAN; Windows 7/10; Insight; cena 16 230 000 JPY.

Udokumentowane fakty o Kuhner Insight

Karta opisuje Kuhner Shaker SB10-X. Udokumentowana skala: 1,5–4,5 L z modułem 3 L albo 4–12 L z modułem 10 L; worki 6/24 L całkowicie. Kuhner Insight obsługuje ręczne sterowanie, programowanie setpointów, kalibrację, akwizycję danych, audit trail i eksport. Wersja GMP dodaje mechanizmy 21 CFR Part 11, automatyczne wylogowanie, alarmy wymagające potwierdzenia, ciągły autosave, raport partii i automatyczne operacje batch. Producent podaje definiowane grupy oraz do 255 użytkowników.

Materiały Insight wymieniają CAN-USB i CAN-Ethernet. Jednostka SB10-X ma ekran rezystancyjny 12,1 cala 1024×768, 2 GB RAM (1,6 GB dostępne), cztery USB, dwa RS232, dwa LAN i VGA oraz współpracuje z Windows 7 albo Windows 10. Są to parametry SB10-X, nie każdego urządzenia Kuhner.

Galeria urządzenia i rzeczywiste widoki Kuhner Insight

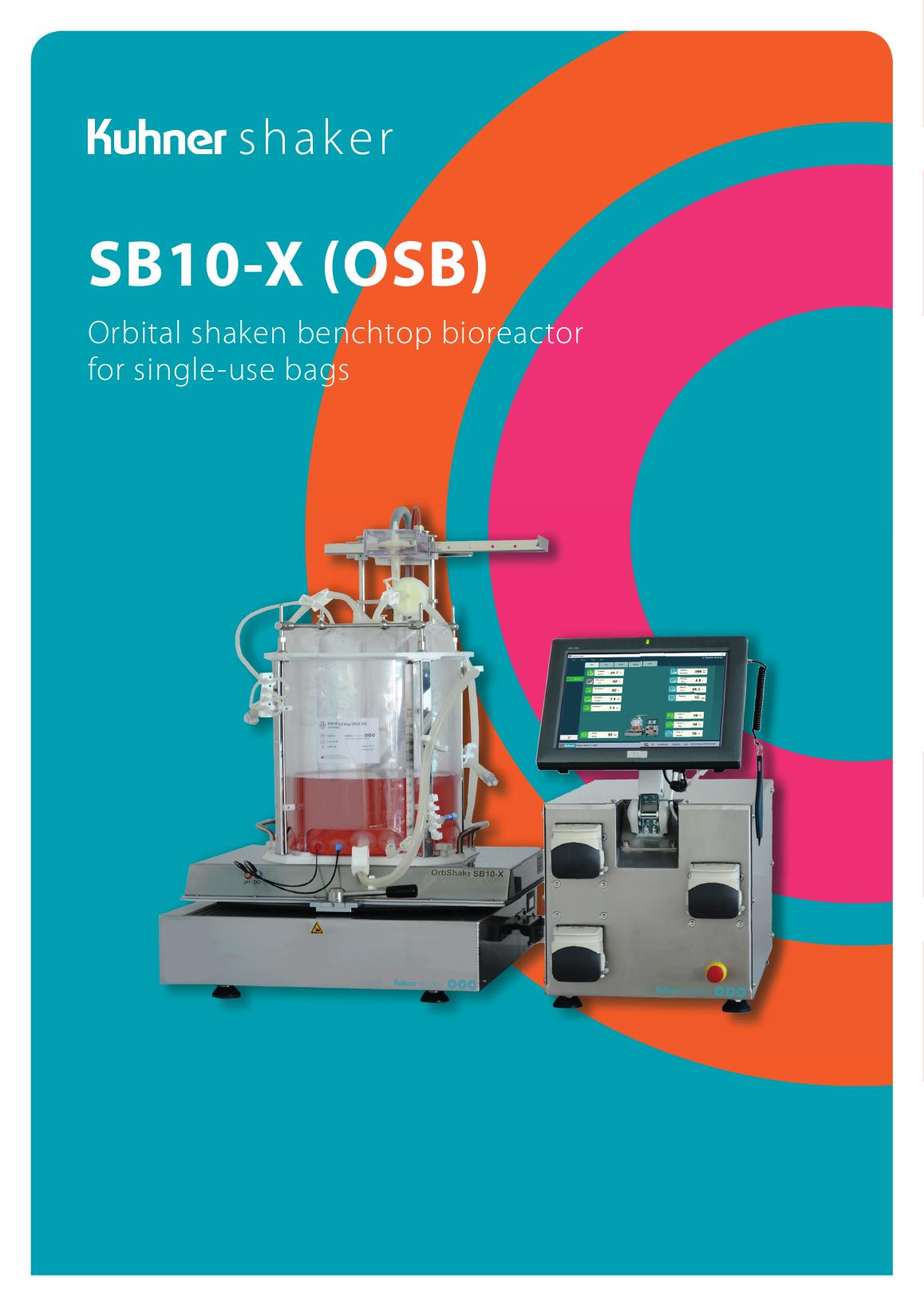

Kuhner Shaker SB10-X — oficjalna plansza produktu. Źródło: Kuhner.

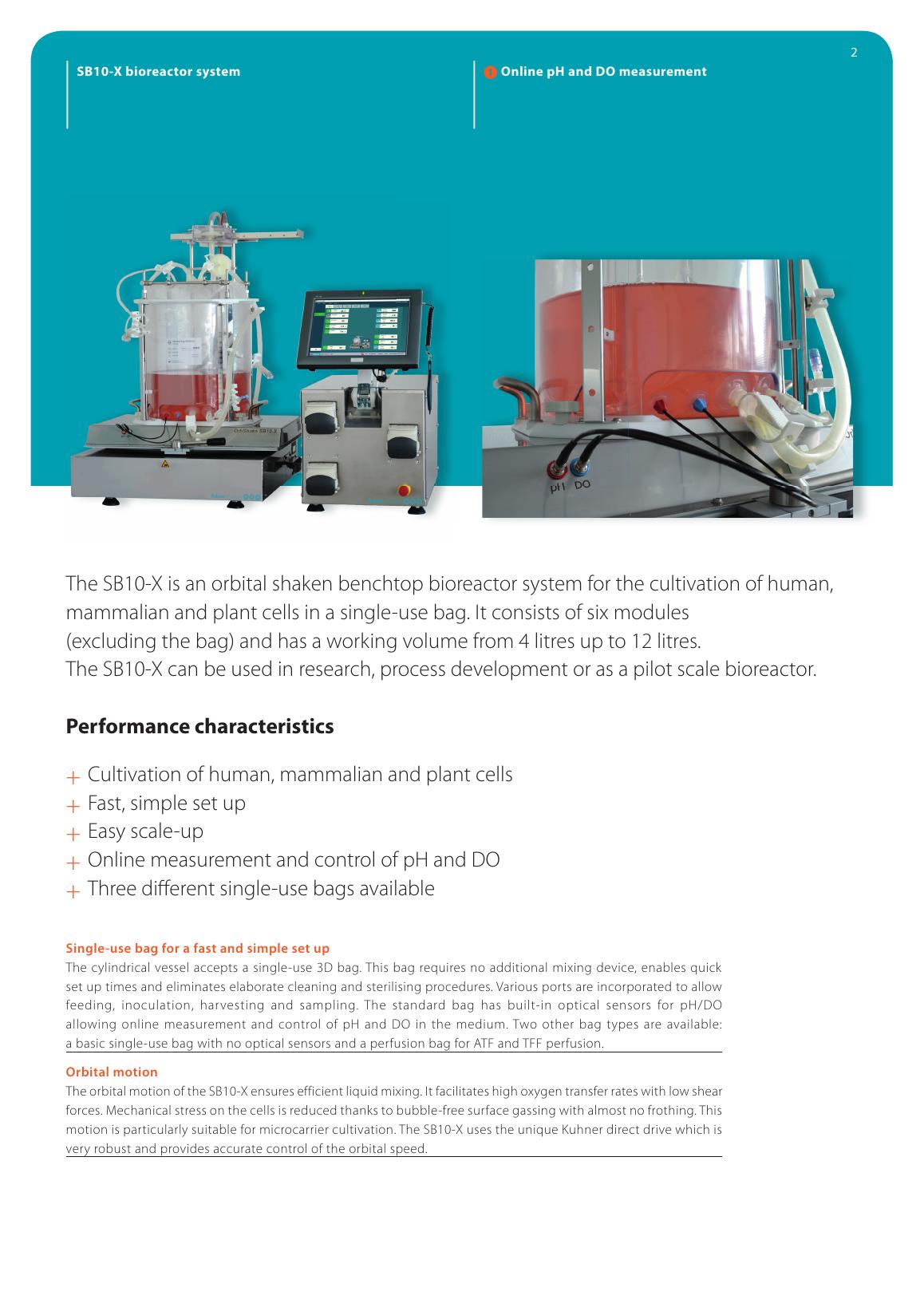

Kuhner Shaker SB10-X — oficjalna plansza produktu. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.

Kuhner Insight — oficjalna plansza pokazująca rzeczywisty interfejs lub funkcję platformy. Źródło: Kuhner.
