- Producent urządzenia / marka
- KNIKBIO
- Grupa katalogowa
- KNIKBIO
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- XGCAV/XGJAV Vertical In-situ Glass Bioreactor
- Typ rekordu
- rodzina pionowych szklanych bioreaktorów SIP
- SKU / numer katalogowy
- KNIKBIO-XGCAV / KNIKBIO-XGJAV; 5GCAV / 7GCAV / 10GCAV / 15GCAV / 20GCAV; tabela rodziny 3/5/7/10/15 L
- Skala
- 3–20 L total w sprzecznych tabelach; pionowa platforma SIP
- Architektura sterowania
- C2 — Kontroler embedded z lokalnym ekranem
- Ryzyko rebrandingu
- wysokie — XGCAV/XGJAV Vertical In-situ Glass Bioreactor należy do oferty KNIKBIO, której kody, opisy, dane kontaktowe i platformy sterowania mają udokumentowane odpowiedniki BLBIO/Bailun; pochodzenie konkretnego egzemplarza wymaga tabliczki, dokumentów zamówienia i porównania BOM.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Niepewność BOM
- wysoka — XGCAV/XGJAV Vertical In-situ Glass Bioreactor występuje z różnymi naczyniami, napędami, sensorami i generacjami kontrolerów B/S/C/D, S7-200 lub S7-1200, a exact CPU, HMI, PCB/I/O, storage, OS, firmware, projekty, porty i recovery nie są publicznie ustalone.Podstawa: exact-manual; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- KNIKBIO XGCA/XGJA Benchtop In-situ Glass Bioreactor
LABOAO XGCAV/XGJAV Vertical In-situ Glass Bioreactor
Indeks danych technicznych
Parametry urządzenia i wariantów
Mieszanie i napęd
| Parametr | Wartość |
|---|---|
| Napęd | sprzecznie opisany; model i mechanizm trzeba potwierdzić na egzemplarzu |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Interfejs fizyczny | USB |
| Sieć przemysłowa — profil platformy producenta | dwupoziomowa architektura Industrial Ethernet PLC/HMI/host |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| System operacyjny | Windows 7 |
| System operacyjny | Windows 10 |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Typ podatności CVE-2022-38465 | Niewystarczająca ochrona globalnego klucza prywatnego (CWE-522) |
| Typ podatności CVE-2025-24811 | Nieprawidłowe zwolnienie zasobu po spreparowanym pakiecie HTTP powodujące DoS (CWE-404) |
| Typ podatności CVE-2025-24812 | Nieprawidłowa walidacja składni pakietu S7 powodująca DoS (CWE-1286) |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Marka | KNIKBIO / Knik Technology |
| Platforma | pionowy szklany fermentor/bioreaktor SIP XGCAV/XGJAV |
| Kody granularne | 5GCAV, 7GCAV, 10GCAV, 15GCAV i 20GCAV |
| Alternatywny zakres tabeli | XGCAV/XGJAV 3/5/7/10/15 L |
| Materiały | szkło borokrzemowe i stal 316L |
| Sterylizacja | automatic in-situ sterilization / SIP |
| Sterownik | zapis KNIKBIO-B . S BIO-Process controller; B kontra S nierozstrzygnięte |
| Klasa / segment | C2 / P3; cena wyłącznie RFQ |
| Data weryfikacji | 6 września 2026 r. |
| Sprzęt i komponent | XGCAV — nazwa magnetic, lecz pole stirring mówi duplex mechanical; exact napęd sprzeczny |
| Sprzęt i komponent | XGJAV — nazwa na stronie mówi magnetic, a tabela top coupling mechanical; exact napęd sprzeczny |
| Sprzęt i komponent | granularny szereg 5/7/10/15/20 L kontra tabela rodziny 3/5/7/10/15 L |
| Sprzęt i komponent | borosilicate/part glass + 316L; H/D 2:1; pionowa rama; automatic SIP |
| Sprzęt i komponent | 70–1200 rpm; pH, DO, temperatura, antifoam, manual airflow i pressure |
| Sprzęt i komponent | opcjonalne level, feed weighing, two-way feed, methanol/ethanol i off-gas O2/CO2 |
| Sprzęt i komponent | 220 V/2 kW; 900×550×1100 mm; 50 kg według tabeli wspólnej |
| Oprogramowanie lub tryb | KNIKBIO-B . S BIO-Process controller — niejednoznaczny zapis B/S |
| Oprogramowanie lub tryb | Siemens PLC + industrial LCD touch i USB/host transfer |
| Oprogramowanie lub tryb | host 2019/2020 i S7-1200 są wspólną nowszą architekturą, nie potwierdzonym standardem każdego XGCAV/XGJAV |
| Warunek korelacji podatności | MLFB CPU, firmware, model HMI, build Windows i rewizje projektów muszą być potwierdzone as-built |
Zastosowania
Ustalenia pierwszej fazy
Pionowa szklano-stalowa platforma SIP z wewnętrznie sprzecznymi zakresami pojemności, nazwami napędu i zapisem kontrolera B/S. Exact drive, PCS, CIP i BOM wymagają identyfikacji egzemplarza.
Źródła identyfikacji
- KNIKBIO — oficjalna karta pionowej rodziny XGCAV/XGJAV
- KNIKBIO — architektura BIO-S/host 2019/2020
- KNIKBIO — oficjalny katalog laboratoryjny
- MedicalExpo/KNIK — katalog rodziny glass vertical
- KNIKBIO — kanał kontaktu i potwierdzenia as-built
- Siemens ProductCERT — advisories po identyfikacji CPU/firmware
- KNIKBIO — S7-1200, Windows 7/10, Industrial Ethernet, role, baza i funkcje sterowania
- KNIKBIO — oficjalna sekcja pobierania dokumentów
Ostatnia kontrola rekordu: 2026-09-09.
Tabela identyfikacyjna
XGCAV/XGJAV nie można identyfikować wyłącznie po nazwie strony „7l double wall”. Oficjalna treść obejmuje wiele pojemności, dwa kody rodziny i sprzeczne opisy napędu. Minimalna identyfikacja terenowa to pełna tabliczka, serial, wymiary naczynia, widok napędu, sterownik, HMI oraz wersje projektów.
Czym różni się wariant vertical
Producent podaje 900×550×1100 mm i masę 50 kg.
Dwa sprzeczne szeregi pojemności
| Źródło w obrębie tej samej karty | Opublikowany zakres | Ocena |
|---|---|---|
lista Models |
5/7/10/15/20GCAV | |
tabela Type |
XGCAV/XGJAV 3/5/7/10/15 L | |
| współczynnik napełnienia | 65–80%, optimum 70% | deklaracja rodzinna, nie exact working volume |
Opublikowane materiały podają dla rodziny sprzeczne zakresy pojemności 3–20 L.
Szkło, stal i pionowa granica procesu
Karta opisuje part glass body oraz stalową pokrywę i dno; tabela mówi o borosilicate glass + 316L. H/D wynosi 2:1.
Konflikt napędu XGJAV
Nazwa wariantu XGJAV na karcie brzmi magnetic mixing glass fermentation tank (vertical); metoda mówi top driven by coupling mechanical stirring.
Deklarowany zakres wynosi 70–1200 rpm, z dokładnością ±1%.
Sterylizacja in situ
Producent deklaruje automatic sterilization in situ.
Granica SIP obejmuje vessel, pokrywę, porty, sparger, sample, feed i exhaust.
Parametry mieszania
Karta deklaruje 70–1200 rpm ±1%.
Temperatura i obieg wody
Opis podaje grzanie przez thermostatic water tank i cyrkulację z pompą Grundfos. Zakres wynosi około cooling-water+5°C do 65°C, deklarowana dokładność ±0,1°C.
pH, DO, piana i feed
Tabela modelu pomija feed w basic configuration; opcje mówią o feed weighing i two-way supplement.
pH ma 2,00–12,00 ±0,05, a DO 0–150% ±3%.
Opcje PAT i analizatory gazu
Karta wymienia level, feed weighing, dwa strumienie podawania, online methanol/ethanol i analizę O2/CO2 exhaust. Są to opcje, a nie standard XGCAV/XGJAV.
Nie przenosi się ich z 15SJ-50SJ-4.
PLC, HMI i zapis B/S
Granularna część strony mówi o Siemens PLC, industrial LCD touch, pamięci parametrów i USB. Tabela używa `KNIKBIO-B .
Użytkownicy i audit trail
Starszy B mówi o haśle, nowszy 2019/2020 o trzech rolach.
Lifecycle Windows i rozróżnienie S7-200
Ogólnego S7-200 nie utożsamia się z S7-200 SMART. Windows 7 jest systemem legacy, a standardowe Windows 10 zakończyło wsparcie w 2025 r.
Integralność procesu i sygnałów
Typowe rozbieżności to setpoint rpm bez mieszania, cooling on bez przepływu, pompa on bez dawki i zakończony SIP bez wszystkich cold spots.
Dokumentacja i ilustracje
Publiczne są karta HTML, KNIKbio-Lab PDF i katalog MedicalExpo.
Relacje OEM
Karta KNIK pozostaje osobna przez inny kanał wsparcia i dokumentację.
Udokumentowane fakty o automatyce KNIKBIO
Karta opisuje KNIKBIO XGCAV/XGJAV Vertical In-situ Glass Bioreactor. Udokumentowana skala: 3–20 L total w sprzecznych tabelach; pionowa platforma SIP. Oficjalna karta platformy KNIKBIO 2019/2020 opisuje Siemens S7-1200, wielopoziomowe rozszerzenia I/O, przemysłowy panel Siemens, host z Windows 7 albo Windows 10 i komunikację przez Industrial Ethernet.
Sterownik polowy wykonuje regulację PID i utrzymuje proces bez komputera nadrzędnego. Host służy do wizualizacji w czasie rzeczywistym, zapisu, analizy, wykresów, raportów partii i druku; ważne parametry są zapisywane w bazie danych, a historia może być przechowywana przez lata. Opis platformy wymienia wielopoziomowe role użytkowników, ochronę hasłem, krzywe historyczne, tryby ręczny/automatyczny/stop oraz programowe sekwencje SIP dla odpowiednio wyposażonych systemów.
Galeria i widoki interfejsu

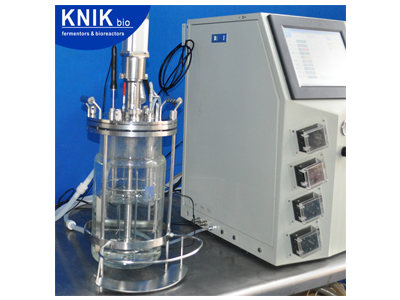

KNIKBIO XGCAV/XGJAV Vertical In-situ Glass Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.
KNIKBIO XGCAV/XGJAV Vertical In-situ Glass Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.
KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
