KNIKBIO 500SBA Bottom Double-seal Bioreactor

500SBA jest exact oznaczeniem stalowego bioreaktora o pojemności całkowitej 500 L, publikowanym przez KNIKBIO oraz w kartach branżowych pod marką BLBIO. Nagłówek i pierwsze zdanie dokumentacji opisują mechaniczny napęd z podwójnym uszczelnieniem na dole zbiornika.

500SBA zasługuje na osobny rekord, ponieważ nietypowy dolny double mechanical seal oraz skala 500 L zmieniają wymagania serwisowe, integralność containment i znaczenie sterowania.

Identyfikacja exact

Oficjalna strona używa KNIKBIO-500SBA; MedicalExpo BLBIO-500SBA. DirectIndustry skraca nazwę do 500SBA. Tekst i parametry są niemal identyczne, co stanowi bezpośredni ślad wspólnego OEM, rebrandingu albo migracji materiałów handlowych.

Tabela konfliktów źródłowych

Tabela nie próbuje wybierać „bardziej logicznej” wersji.

Pojemność całkowita

Wszystkie exact źródła są zgodne co do 500 L total.

Wspólny szereg stalowy KNIK wskazuje dla 500 L maksymalnie 400 L cieczy.

Dwa zakresy robocze

Pierwszy blok specyfikacji podaje zakres roboczy 150–400 L, a drugi 250–400 L.

Różnica 100 L wpływa na minimalne zanurzenie sensorów, mieszanie, transfer ciepła i napowietrzanie.

Deklarowany dolny napęd

Taki układ odróżnia 500SBA od typowego SJA z napędem górnym.

Konstrukcja zbiornika

Materiał kontaktowy jest deklarowany jako 316L, a pozostałe elementy jako 304. Stosunek średnicy do wysokości wynosi 1:2,6. Zbiornik i płaszcz mają projektowe ciśnienie 0,3 MPa, a polerowanie jest podane jako Ra 0,4–0,6.

Prędkość mieszania

Karta podaje 70–500 rpm ±1%.

Mieszadła

Lista opcji mówi o różnych typach impellerów.

Manualny SIP

Exact lead określa sterylizację jako manual situ z opcją SIP.

Wtedy podpisana checklista operatora, położenia armatury i niezależny rejestr temperatury są odrębnymi źródłami dowodowymi.

Utilities

Tabela rodziny dla 250/300/500 L podaje 380 V, 8 kW oraz źródło pary elektrycznej 36–45 kW. Są to wartości grupowe, nie exact tabliczka 500SBA.

Temperatura

Karta podaje automatyczny zakres od temperatury wody chłodzącej plus 5°C do 65°C ±0,1°C z obiegiem Grundfos.

pH

Deklarowany zakres automatyczny to pH 2,00–12,00 ±0,05, z sondą Mettler i dozowaniem kwasu/zasady przez pompę.

Tlen rozpuszczony

DO jest podane jako 0–150% ±3% z rozdzielczością 0,1%. Ręczny rotametr występuje jako baza, a MFC jest opcją.

Gazy i MFC

Bazowy airflow jest manualny, a thermal mass flowmeter znajduje się na liście opcji.

Ważenie

Opcje obejmują balance feeding weighing system i tank weighing module Mettler.

Lid lift i bottom feeding

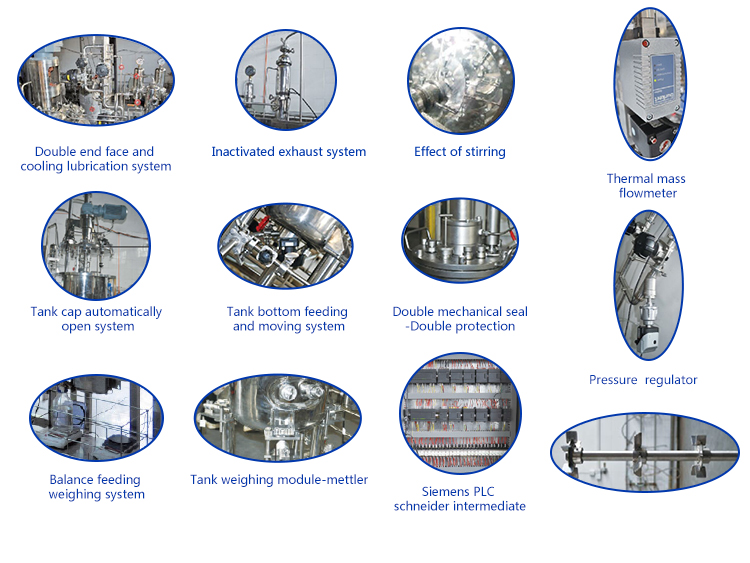

Lista opcji zawiera automatyczne podnoszenie pokrywy oraz bottom feeding and moving system.

Architektura sterowania

Tabela rodzinna wymienia B/C/S BIO-Process controller.

Firmware i software

Nazwy KNIKBIO-8.0 i KNIKBIO-Ver8.0 są wspólnym tropem, nie exact wersją.

OEM i rebranding

Równoległe użycie KNIKBIO i BLBIO przy identycznym tekście jest mocnym dowodem rebrandingu materiału.

Cena

Oficjalna karta, DirectIndustry i MedicalExpo prowadzą do zapytania. P5 jest segmentem analitycznym ze względu na skalę i zakres instalacji.

Udokumentowane fakty o automatyce KNIKBIO

Karta opisuje KNIKBIO 500SBA Bottom Double-seal Bioreactor. Udokumentowana skala: 500 L total; 150–400 albo 250–400 L working w sprzecznych blokach. Oficjalna karta platformy KNIKBIO 2019/2020 opisuje Siemens S7-1200, wielopoziomowe rozszerzenia I/O, przemysłowy panel Siemens, host z Windows 7 albo Windows 10 i komunikację przez Industrial Ethernet.

Sterownik polowy wykonuje regulację PID i utrzymuje proces bez komputera nadrzędnego. Host służy do wizualizacji w czasie rzeczywistym, zapisu, analizy, wykresów, raportów partii i druku; ważne parametry są zapisywane w bazie danych, a historia może być przechowywana przez lata. Opis platformy wymienia wielopoziomowe role użytkowników, ochronę hasłem, krzywe historyczne, tryby ręczny/automatyczny/stop oraz programowe sekwencje SIP dla odpowiednio wyposażonych systemów.

Galeria i widoki interfejsu

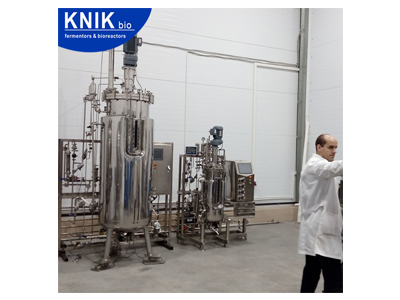

KNIKBIO 500SBA Bottom Double-seal Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

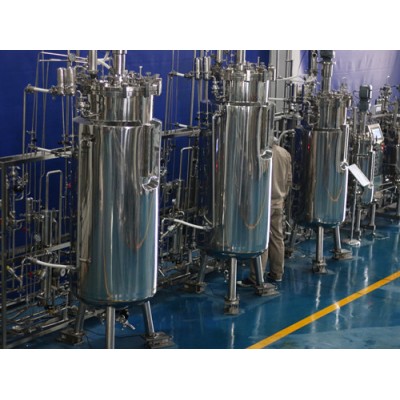

KNIKBIO 500SBA Bottom Double-seal Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO 500SBA Bottom Double-seal Bioreactor — fotografia lub widok przypisany przez producenta do tej karty/rodziny. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.

KNIKBIO — widok wspólnej platformy operatorskiej 2019/2020; profil rodziny, nie dowód exact wersji tego egzemplarza. Źródło: KNIKBIO.
