ILS Automation AFC 928 Dual Bioreactor Control System

ILS AFC 928 jest wariantem Dual rodziny AFC 900 zaprojektowanym do bardzo małych przepływów i długich strategii podawania. Każdy z dwóch reaktorów ma trzy pełnowymiarowe oraz cztery mikropompy Watson-Marlow 400A o zmiennej prędkości. Łącznie konfiguracja obejmuje czternaście napędów. ILS deklaruje precyzyjne sterowanie do 0,05 ml/h i integrację feedu z recepturami, pH, DO oraz profilami wartości zadanych.

Deklarowany minimalny wydatek mikropompy AFC 928 wynosi 0,05 ml/h.

Granica rekordu

AFC 928 różni się od AFC 927: ma trzy, a nie cztery pełnowymiarowe pompy, oraz cztery mikropompy per reactor. Plus 1 ma tylko jedną mikropompę przy czterech pełnych, a AFC 929 — sześć pełnych bez opisanego zestawu micro.

Wspólny stos HMI, PID, sensorów, MFC i komunikacji pochodzi z rodziny AFC 900.

Naczynia, Batch Expert+, Kepware, wagi i analizatory są opcjami/integracjami.

Architektura 3+4 pomp na reaktor

Każdy tor ma trzy pełnowymiarowe i cztery mikro pompy, co pozwala rozdzielić funkcje o różnych zakresach. Funkcje wynikają z zamówienia i receptury.

Każdy napęd potrzebuje identyfikatora R1/R2, typu FULL/MICRO i funkcji. Numer Pump 4 bez toru jest niebezpiecznie niejednoznaczny.

Mikropompy Watson-Marlow 400A

ILS wskazuje Watson-Marlow 400A jako mikropompy.

Deklarowane 0,05 ml/h

Producent mówi o precise control down to 0.05 ml/hr.

W przeliczeniu długiego procesu 0,05 ml/h daje 1,2 ml na dobę.

Pulsacja i opóźnienie transportowe

Długi wąż wprowadza transport delay między napędem a naczyniem.

Gravity feed, zatkanie i pusty zbiornik

Zatrzymana pompa nie zawsze odcina przepływ.

Zatkanie, źle osadzony wąż, zużycie lub pusta butla dają odwrotny problem: napęd pracuje bez dawki.

Długie procesy i dawka skumulowana

AFC 928 jest pozycjonowany do długich feedów.

Integracja z recepturą, pH i DO

Materiały premiery wskazują wykorzystanie mikropomp z recepturami, pH, DO i profilami setpoint.

Naczynia i wpływ skali

Standardowy zakres AFC 900 wynosi 2–15 l.

Ta sama dawka 0,05 ml/h ma dziesięciokrotnie inny wpływ na jednostkę objętości w 2 i 20 l.

HMI i lokalne PID

Rodzina ma 8-calowy HMI i lokalne PID temperatury, pH, DO, pCO2, weight-loss/level oraz profile.

Smart probes, MFC i I/O

AFC 928 korzysta z rodzinnego wsparcia Mettler ISM, Hamilton i ABER, PT100, analog pH/DO/foam, additional analog inputs, serial ports i do sześciu MFC per reactor.

Modbus TCP i Kepware OPC

Modbus TCP jest interfejsem rodziny, a Kepware OPC opcją sprzedawaną osobno.

Batch Expert+ i historian

Warstwa jest opcjonalna.

Cena i kompletność

Estymacja 170 000–450 000 PLN dotyczy dwutorowego kontrolera z 14 pompami i podstawową integracją.

Koszt low-flow obejmuje napędy, I/O, tubing, calibration i testy recovery, nie tylko hardware.

Udokumentowane fakty o ILS i Batch Expert+

Karta opisuje ILS Automation AFC 928 Dual Bioreactor Control System. Udokumentowana skala: 2 reaktory; standardowo 2–15 L każdy. ILS buduje konfigurowalne systemy z komponentów COTS i deklaruje dostęp klienta do programu PLC oraz szczegółowego schematu okablowania. AFC 917 steruje jednym reaktorem, AFC 927/928 dwoma; platforma wymienia Modbus TCP, RS-232/RS-485 oraz Kepware OPC Server.

Batch Expert+ jest webową SCADA opartą na Inductive Automation Ignition. Obsługuje klientów Windows, tablet, iPhone, iPad i Android, SFC, bibliotekę receptur i równoległe partie. Producent wymienia integrację z SQL Server, Oracle i MySQL oraz alarmy przez SMS, e-mail i telefon. Materiały serwisowe wskazują VPN, LogMeIn i Citrix Receiver jako możliwe kanały zdalnego wsparcia.

Galeria urządzenia i rzeczywiste widoki Batch Expert+

ILS Automation AFC 928 Dual Bioreactor Control System — oficjalny materiał sprzętowy rodziny. Źródło: ILS Automation.

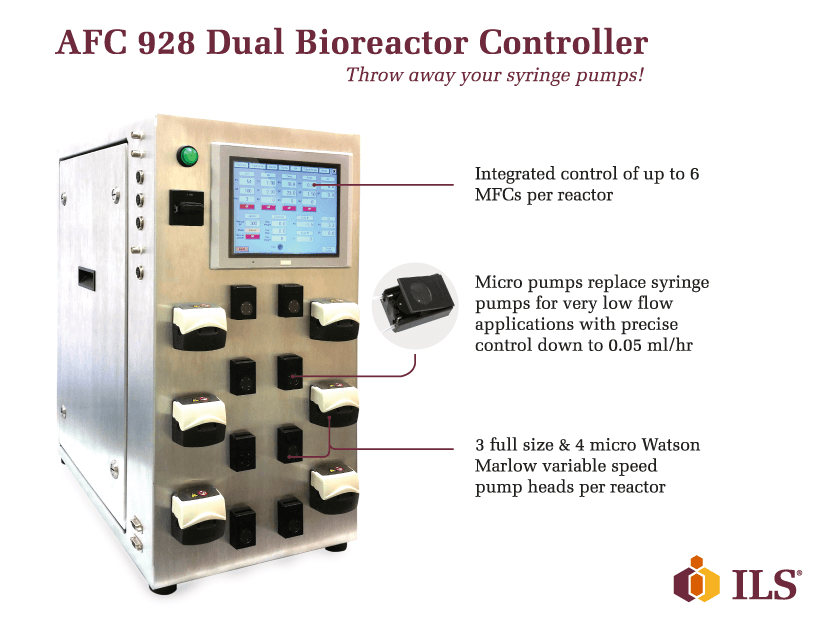

ILS Automation AFC 928 Dual Bioreactor Control System — oficjalny materiał sprzętowy rodziny. Źródło: ILS Automation.

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.
