ILS Automation AFC 917 Bioreactor Controller

ILS AFC 917 jest wariantem Single rodziny AFC 900: steruje jednym laboratoryjnym bioreaktorem lub fermentorem. ILS oferuje go jako otwarty, konfigurowalny kontroler przemysłowy do nowych i używanych naczyń wielu producentów.

Publiczne materiały potwierdzają kolorowy HMI 8 cali, lokalne PID, Modbus TCP, opcjonalną licencję Kepware OPC, interfejsy analogowe i szeregowe, smart probes, cyfrowe MFC oraz integrację z Batch Expert+.

Identyfikacja

Nazwa AFC 917 identyfikuje liczbę obsługiwanych reaktorów; nie gwarantuje jednego BOM. Producent deklaruje budowę według wymagań klienta i komponenty dostępne rynkowo.

Granica rekordu

AFC 917 identyfikuje kontroler; naczynie Chemglass, Broadley-James, Applikon, Sartorius, New Brunswick albo Millipore jest oddzielnym aparatem.

Zakres AFC 917 wyłącza dwutorowy AFC 927 oraz warianty pomp Plus 1, 928 i 929.

Batch Expert+ i Kepware są opcjonalnymi warstwami software.

Naczynia i skala

Bieżąca karta AFC 900 mówi o szklanych reaktorach 3–20 l opcjonalnie dostarczanych przez ILS; specyfikacja napędu podaje 2–15 l. AFC Complete precyzuje dla AFC 917: fermentacja w niepłaszczowych Chemglass 2/3/5/7/15 l lub Broadley-James 3/5/7/15/20 l oraz hodowla komórkowa w płaszczowych Chemglass 3/5/7 l lub Broadley-James 3/5/7/15/20 l.

Zakres do 20 l wynika z konkretnej konfiguracji naczynia, nie z deklaracji standardowego silnika dla całej rodziny.

Napęd i rozbieżność 350/500 W

Karta PDF z 2023 r. podaje standardowy silnik 350 W, a bieżąca strona oraz AFC Complete — 500 W.

Producent wymienia servo motor & controller oraz snout łączący napęd z wałem.

Heat blanket i water box

AFC 917 obsługuje naczynie z heat blanket albo płaszczowe z oddzielnym water box. Dla blanket specyfikacja wymienia jedno gniazdo 110 V AC i kontrolę tylko grzania.

Nie znamy mocy grzałki, parametrów water box, medium, pomp, zaworów ani niezależnego ogranicznika.

Pompy — brak bazowej liczby

PDF 2023 przypisuje cztery pompy AFC 927, cztery plus mikropompę wariantowi Plus 1 i sześć AFC 929.

Karta AFC 917 opisuje konfigurowalną obsługę pomp.

Gazy i MFC

Nie każdy AFC 917 ma sześć MFC.

Kolejność kaskady, limity, enrichment O2 i headspace są projektowe.

Smart probes

Rodzina obsługuje Mettler-Toledo ISM dla pH/Redox, pCO2 oraz DO optycznego/polarograficznego; Hamilton dla optical DO, pH/VisiFerm, dCO2 i Incyte cell density; ABER Biomass Monitor. Zakres list różni się między materiałami, co potwierdza konfigurowalność.

Cyfrowa sonda jest osobnym urządzeniem programowalnym.

Konwencjonalne wejścia

Specyfikacja rodziny wymienia PT100, analog pH, analog DO, opcjonalny foam oraz cztery dodatkowe wejścia 4–20 mA lub 0–10 V per reactor. Wspomina także interfejsy Modbus/ISM.

RS-232/485 i wagi

Na reaktor przypadają dwa porty RS-232 albo RS-485 do wag lub innych urządzeń.

HMI 8 cali

PDF podaje 8-calowy kolorowy dotykowy HMI.

Lokalne pętle PID

ILS wymienia PID temperatury, pH i DO według specyfikacji klienta. Dostępne funkcje obejmują heat/cool, DO cascade, deadband pH, integral deadband, acid/base/gas mixing oraz setpoint profile.

Zaawansowane możliwości to weight-loss PID z wagami/pompami, mass flow/charge/level, pCO2 z CO2 i Air/N2 oraz perfusion level control.

Modbus TCP

Modbus TCP jest jawnie wymienionym interfejsem komunikacyjnym rodziny.

Kepware OPC

CVE Kepware można przypisać dopiero po wersji i aktywnej funkcji.

Batch Expert+

Batch Expert+ jest webowym SCADA na platformie Ignition. Dla AFC 917 pozostaje opcjonalną warstwą nadrzędną oraz osobnym assetem.

Dostęp do programu i wiring

ILS deklaruje otwarty, non-proprietary design, dostęp klienta do controller software i detailed wiring diagram.

Kompletny pakiet obejmuje program PLC, hardware config, symbole, HMI, sterowniki, wiring, I/O list, BOM, hasła odzyskiwania i narzędzia.

Zdalne wsparcie

Są to przykłady sposobu wsparcia, nie stały skład każdego AFC 917.

PLC, firmware i storage

Industrial-grade off-the-shelf opisuje strategię doboru, nie konkretny produkt.

Cena i kompletność

Estymacja 70 000–180 000 PLN obejmuje jedno-reaktorowy kontroler i podstawową integrację.

P2 dotyczy kontrolera, nie pełnego rozbudowanego laboratorium.

Udokumentowane fakty o ILS i Batch Expert+

Karta opisuje ILS Automation AFC 917 Bioreactor Controller. Udokumentowana skala: 1 reaktor; standardowo 2–15 L, udokumentowane naczynia 3–20 L. ILS buduje konfigurowalne systemy z komponentów COTS i deklaruje dostęp klienta do programu PLC oraz szczegółowego schematu okablowania. AFC 917 steruje jednym reaktorem, AFC 927/928 dwoma; platforma wymienia Modbus TCP, RS-232/RS-485 oraz Kepware OPC Server.

Batch Expert+ jest webową SCADA opartą na Inductive Automation Ignition. Obsługuje klientów Windows, tablet, iPhone, iPad i Android, SFC, bibliotekę receptur i równoległe partie. Producent wymienia integrację z SQL Server, Oracle i MySQL oraz alarmy przez SMS, e-mail i telefon. Materiały serwisowe wskazują VPN, LogMeIn i Citrix Receiver jako możliwe kanały zdalnego wsparcia.

Galeria urządzenia i rzeczywiste widoki Batch Expert+

ILS Automation AFC 917 Bioreactor Controller — oficjalny materiał sprzętowy rodziny. Źródło: ILS Automation.

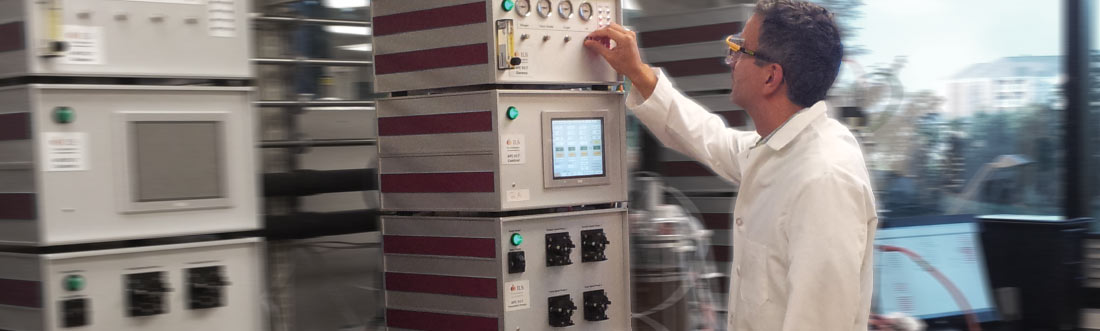

ILS Automation AFC 917 Bioreactor Controller — oficjalny materiał sprzętowy rodziny. Źródło: ILS Automation.

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.
