ILS Automation AFC 3000 Control System

ILS Automation AFC 3000 jest systemem projektowanym dla konkretnego obiektu; wykaz komponentów i konfiguracja zależą od wykonania instalacji.

Producent pokazuje realizację przy reaktorze o pojemności 1500 l. Karta służy jako profil rodziny i przewodnik do inwentaryzacji konkretnej instalacji.

Co właściwie oznacza nazwa AFC 3000

Materiały ILS opisują AFC 2000 i AFC 3000 wspólnie jako nowe sterowanie do istniejących stalowych bioreaktorów SIP/CIP. Taki produkt powstaje przez integrację z obiektem, który już ma określone naczynie, płaszcz, orurowanie, napęd, zawory, sondy i media technologiczne.

AFC 3000 a AFC 2000

Konfigurację przy Sartorius BIOSTAT C 40 l opisano jako AFC 2000; większy panel przy instalacji 1500 l podpisano AFC 3000.

Wartość 1500 l opisuje pojemność jednej realizacji AFC 3000.

Skala 1500 l i nieznane granice rodziny

Nie mówi jednak, czy 1500 l było objętością całkowitą, roboczą czy nominalną ani jaki był gatunek naczynia.

Automatyczne zawory i pozycje bezpieczne

W większym układzie SIP/CIP zawory tworzą logiczną mapę dróg przepływu.

Sekwencje SIP

Dopuszczalne wartości wynikają z walidacji procesu, a nie z nazwy AFC 3000.

Pętle PID i odpowiedzialność za sterowanie

Rodzina obsługuje wiele pętli PID oraz sterowanie urządzeniami wykonawczymi.

Sondy, MFC, gazy i wagi

Karta rodziny wymienia integrację istniejących i nowych sond, warianty cyfrowe oraz analogowe, cyfrowe regulatory przepływu Alicat i analogowe MFC innych marek. Są to możliwości, a nie gwarantowany BOM AFC 3000.

OPC UA

Producent deklaruje wbudowany serwer OPC UA dla bieżącej rodziny AFC 2000/3000.

Batch Expert+ i warstwa danych

ILS Batch Expert+ jest platformą opartą na Ignition, przeznaczoną do wizualizacji, receptur, alarmów, historii i raportowania. Producent opisuje sekwencje SFC, współpracę z bazami SQL Server, Oracle lub MySQL oraz klientów na komputerach i urządzeniach mobilnych.

Zdalny serwis

Jest to możliwość organizacyjno-techniczna, nie dowód stale aktywnego tunelu w każdym AFC 3000.

Preferowany model to dostęp włączany na czas zatwierdzonych prac, przez kontrolowany punkt pośredni, z rejestracją działań i lokalnym nadzorem.

Cena i segment

Roboczy przedział 500 000–4 000 000 PLN ma niską pewność i opisuje rozbudowaną automatykę oraz integrację większego SIP/CIP: szafę, PLC/HMI, I/O, VFD i silnik, zawory, oprogramowanie, uruchomienie oraz część dokumentacji.

Udokumentowane fakty o ILS i Batch Expert+

AFC 3000 obsługuje większe stalowe reaktory SIP/CIP; udokumentowany przykład ma 1500 l. ILS buduje konfigurowalne systemy z komponentów COTS i deklaruje dostęp klienta do programu PLC oraz schematu okablowania. AFC 917 steruje jednym reaktorem, AFC 927/928 dwoma; platforma wymienia Modbus TCP, RS-232/RS-485 i Kepware OPC Server.

Batch Expert+ jest webową SCADA opartą na Inductive Automation Ignition. Obsługuje klientów Windows, tablet, iPhone, iPad i Android, SFC, bibliotekę receptur i równoległe partie. Producent wymienia integrację z SQL Server, Oracle i MySQL oraz alarmy przez SMS, e-mail i telefon. Materiały serwisowe wskazują VPN, LogMeIn i Citrix Receiver jako możliwe kanały zdalnego wsparcia.

Galeria urządzenia i rzeczywiste widoki Batch Expert+

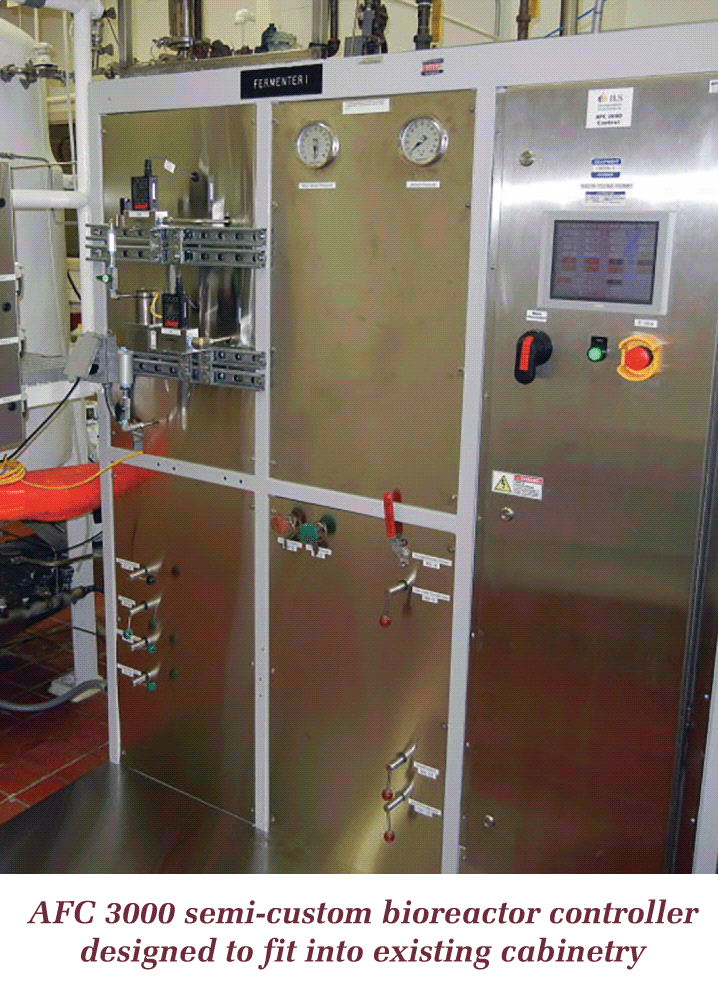

ILS Automation AFC 3000 Control System — oficjalny materiał sprzętowy rodziny. Źródło: ILS Automation.

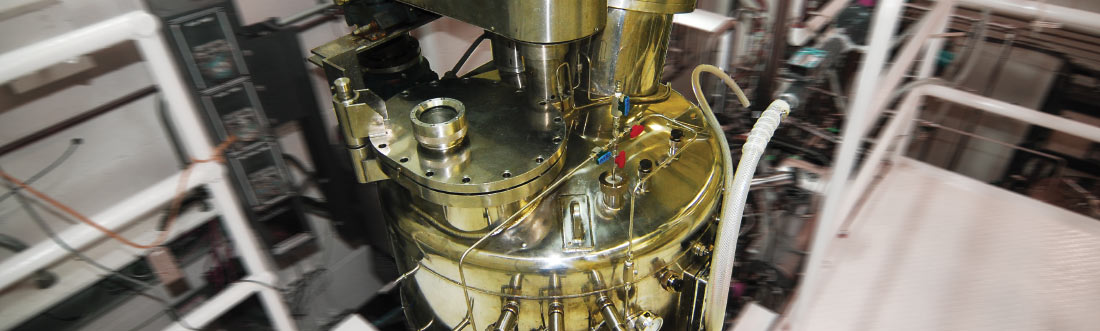

ILS Automation AFC 3000 Control System — oficjalny materiał sprzętowy rodziny. Źródło: ILS Automation.

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.

ILS Batch Expert+ — oficjalny zrzut interfejsu SCADA; profil platformy, nie dowód exact projektu. Źródło: ILS Automation.
