Getinge / Applikon MiniBio 250

MiniBio 250 jest najmniejszym wielorazowym, autoklawowalnym szklanym bioreaktorem z bieżącej rodziny MiniBio. Ma 290 mL objętości całkowitej i pracuje w zakresie 50–200 mL.

Model stanowi pomniejszenie klasycznej geometrii stirred-tank, a nie jednorazowy mikroreaktor. Ma napęd bezpośredni z uszczelnieniem wargowym, optyczny pomiar DO LumiSens, klasyczną elektrodę pH 8 mm i elektryczny płaszcz grzewczo-chłodzący.

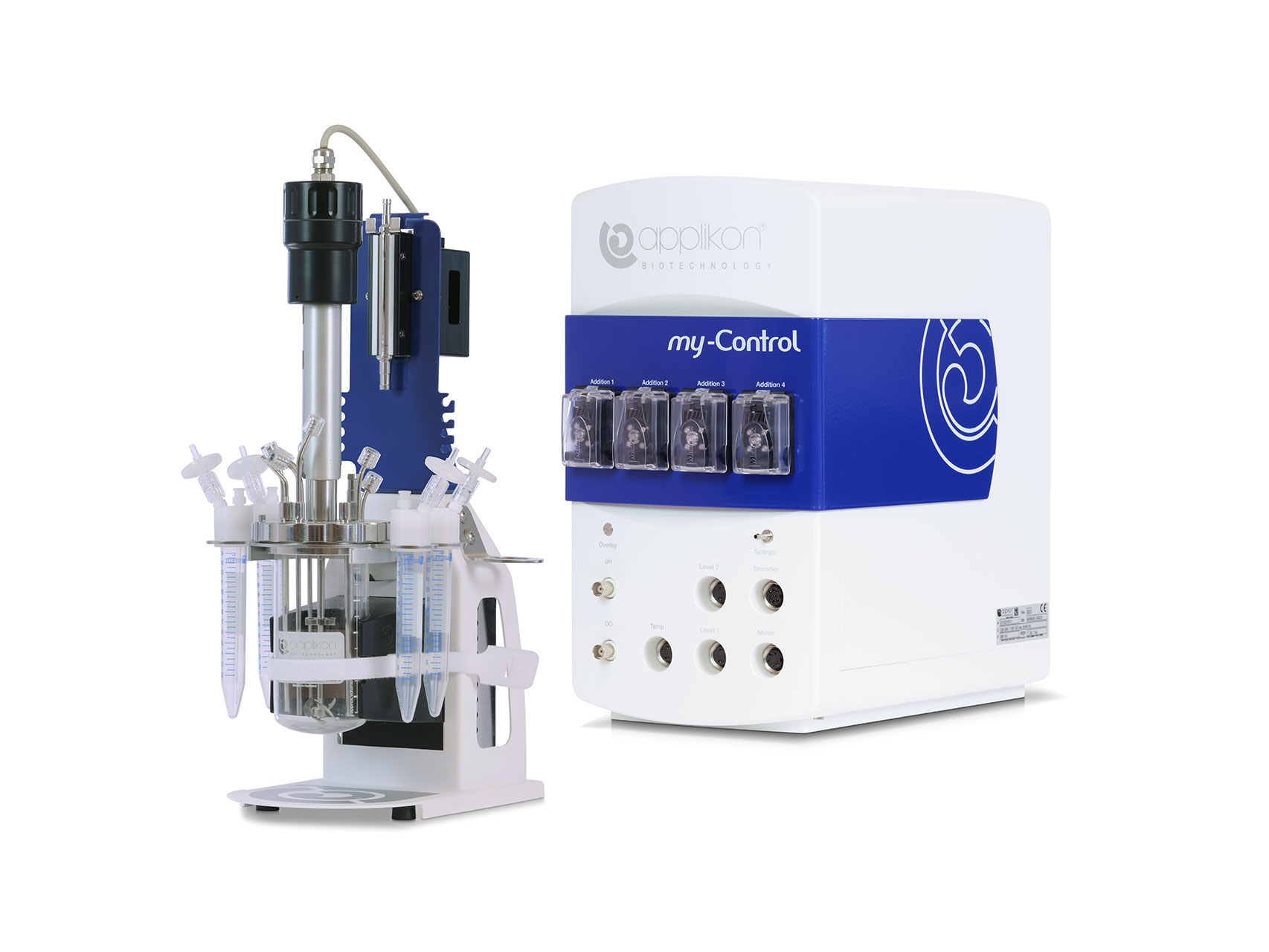

System MiniBio: naczynie, kontroler i sensory. Źródło obrazu: www.getinge.com.

Mieszanie i gazowanie

DO kontroluje się kombinacją N2, powietrza, O2 i mieszania. Standardem jest needle valve, a MFC opcją.

Elektrycznie chłodzony kondensator exhaust ma według producenta ograniczać parowanie do poniżej 4% na dobę przy 37 °C i 2 vvm.

Sensory i aktuatory

• klasyczny sensor pH 8 mm; - optyczny DO LumiSens; - Pt100 w thermowellu głowicy; - regulowane wysokościowo, przewodnościowe sensory piany i poziomu; - pompę kwasu lub CO2 oraz pompę zasady dla pH; - gazy i mieszanie w kaskadzie DO; - pompę antypiany i pompę dodawania/usuwania cieczy.

Opcjonalne sensory obejmują biomasę, optical density, O2/CO2 off-gas i wagę.

Porty, sampling i termika

Sampling realizuje stała rurka z opcjonalnym systemem próbkowania; spust ma regulowaną wysokość.

Temperatura jest mierzona Pt100, a elektryczny płaszcz grzeje i chłodzi przez ścianę naczynia.

Kontroler i bezpieczeństwo IT

Bieżący zestaw wskazuje my-Control. Udokumentowana historyczna linia mE.2.9.X ma oddzielne Control software i Web UI, webowe sterowanie opisane jako HTTP, role View/Operator/Engineer/Service, fabryczne 0000 dla Operatora i Engineera, opcjonalne OPC UA oraz import backupów, licencji i aktualizacji przez USB.

Granice aktywa i architektura zestawu

MiniBio 250 jest naczyniem z osprzętem procesowym, a my-Control jest kontrolerem.

Rzeczywistą architekturę potwierdzają tabliczki, okablowanie i export konfiguracji.

Tabela odbiorowa MiniBio 250

Wartości platformy są górnymi granicami technicznymi.

Naczynie, headplate i autoklawowanie

Naczynie ma małą objętość i dużą wrażliwość na położenie elementów.

Wymiar do autoklawowania 180 × 250 mm dotyczy przygotowanej konfiguracji, a nie całego stanowiska z napędem.

Napęd 50–2000 rpm

MiniBio 250 ma wyższy maksymalny zakres rpm niż MiniBio 1000.

Trend rpm zestawia się z DO, prądem/momentem — jeśli dostępne — i temperaturą.

Gazy, needle valve i opcjonalne MFC

Opcjonalne MFC wprowadzają cyfrową lub elektryczną ścieżkę sterowania.

Każdy tor jest śledzony od źródła przez regulator, zawór/MFC do spargera albo overlay.

Wentylacja pomieszczenia i ewentualna detekcja O2/CO2 są niezależne od my-Control.

LumiSens DO i pH 8 mm

Elektroda pH 8 mm ma serial, bufory, slope, offset, temperaturę i wynik kalibracji.

pH, pompy i ochrona małej objętości

Rzeczywisty wariant potwierdza BOM i routing.

Foam, level, sampling i exhaust

Ich fizyczna pozycja jest parametrem procesu, którego nie widać w samym backupie.

Sampling usuwa znaczący procent 50 mL.

Płaszcz elektryczny i Pt100

Elektryczny płaszcz grzeje oraz chłodzi przez ścianę naczynia.

Kalibracja Pt100 jest częścią baseline.

my-Control jako osobny komponent IT/OT

Historyczna linia mE.2.9.X potwierdza dwie warstwy: Control software i Web UI, aktualizowane niezależnie.

Opcjonalne OPC UA włącza się tylko przy potrzebie.

USB, aktualizacje i integralność

Każdy nośnik ma źródło, hash, skan i chain of custody.

Dokładne wykonanie MiniBio 250

Exact-model ma objętość całkowitą 290 ml, zakres roboczy 50–200 ml, gabaryt stanowiska 180 × 400 mm i gabaryt do autoklawowania 180 × 250 mm. Zakres napędu wynosi 50–2000 rpm, a maksymalna tip speed 2,3 m/s. Napęd jest bezpośredni z uszczelnieniem wargowym; dostępne są impellery Rushton i marine.

Tor gazowy może używać spargera porowatego, open pipe albo jet sparger i ma overlay. Elektrycznie chłodzony kondensator exhaust ogranicza parowanie; karta podaje mniej niż 4% na dobę przy 37°C i 2 vvm. Head plate ma cztery stałe porty dodatków, opcjonalne micro liquid injectors, regulowaną rurkę spustową i możliwość dodania septum lub chemostat tube.

pH mierzy sonda 8 mm, a DO optyczny LumiSens. Regulacja DO łączy N₂, powietrze, O₂ i mieszanie; standard może używać zaworów iglicowych, opcjonalnie MFC. Temperatura korzysta z Pt100 i elektrycznego płaszcza chłodząco‑grzejnego. Piana i poziom są wykrywane konduktometrycznie i powiązane z pompami.

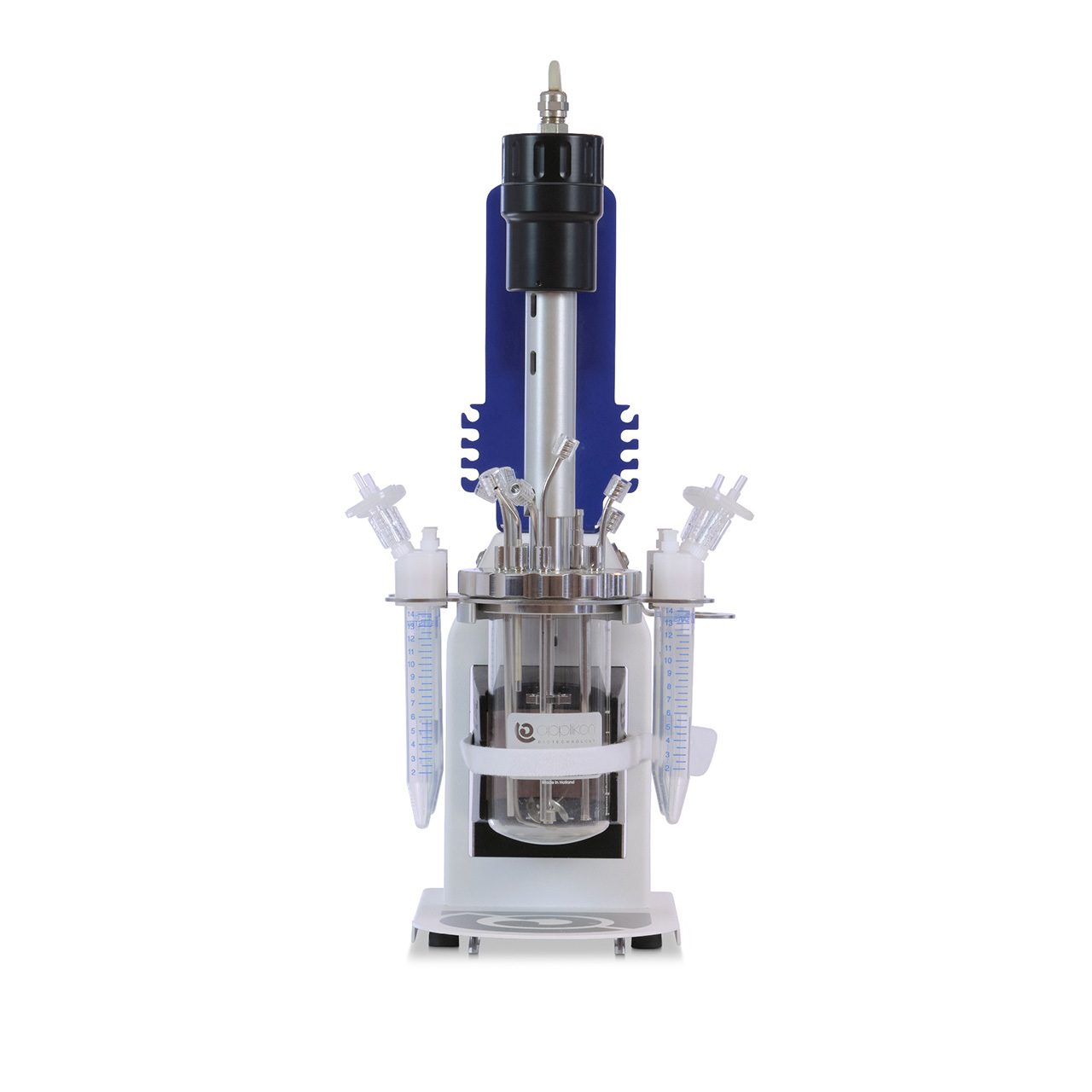

Drugi widok rodziny MiniBio, pokazujący konstrukcję małego naczynia. Źródło: https://www.getinge.com/us/products/applikon-minibio/.

Oficjalny widok kompletnego stanowiska MiniBio z kontrolerem i sensorami. Źródło: https://www.getinge.com/us/products/applikon-minibio/.

Powiązanie z my‑Control

Getinge oferuje MiniBio jako BioBundle z my‑Control. Web HMI, konta, Ethernet, USB i OPC są właściwościami kontrolera, a naczynie nie ma samodzielnego firmware.

Źródła

• karta produktu Getinge.
• oficjalna macierz BioBundle.
• oficjalna karta zgodnego kontrolera my-Control.
• Getinge — BioBundles MiniBio + my-Control.
• Getinge — portfolio bioprocesowe Applikon.

Źródła sieciowe sprawdzono 2026-09-09. Parametry rodziny przenoszono wyłącznie tam, gdzie oficjalna tabela lub karta obejmuje wskazany model; elementy automatyki pozostawiono zależne od konfiguracji, jeśli producent oferuje więcej niż jedną platformę.
