Eppendorf DASGIP Cell Culture Single-Use 4–16

DASGIP Cell Culture Single-Use jest konfiguracją równoległego systemu Eppendorf dla jednorazowych bioreaktorów BioBLU o objętości roboczej 320 mL–1,25 L. Wersje 4/8/12/16 współdzielą klasę sterowania DASware i Bioblock; różnią się liczbą torów.

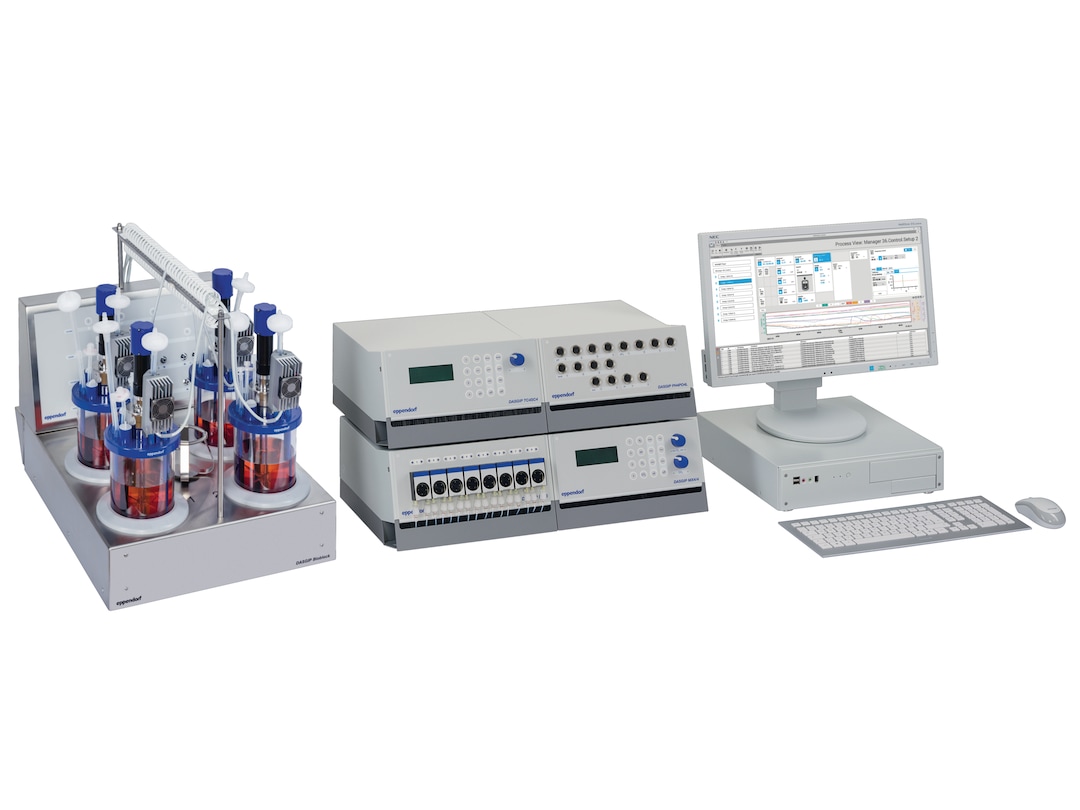

DASGIP Cell Culture Bioblock single-use. Źródło obrazu: www.eppendorf.com.

Warianty

Tory	SKU	Pole ceny w lokalnej kopii karty
4	76DG04CCSU	749 900 PLN
8	76DG08CCSU	1 428 300 PLN
12	76DG12CCSU	1 971 900 PLN
16	76DG16CCSU	2 410 300 PLN

Ceny z pola strony nie określają consumables, opcji, kwalifikacji i podatku. Dla zakupu konieczna jest oferta z dokładnym typem BioBLU oraz listą modułów.

Parametry i różnice względem szkła

Gazowanie obejmuje air/N2/O2/CO2, overlay i/lub sparger. Opcjonalne są OD4, GA4, EGC4, analizatory oraz autosampler.

Sterowanie i dane

Centralny komputer z DASware zarządza maksymalnie 16 procesami i zapisuje dane/zdarzenia w SQL Server.

Bioblock i pompa MP4

Wartość 99°C dotyczy modułu Bioblock, nie naczynia BioBLU. Pompa MP4 osiąga wydajność do 5 L/h.

Różnice między single-use i szkłem

Wersja single-use ma odmienne naczynie, sposób przygotowania, limity temperatury i rpm, sensory, drive coupling, spargery, integralność opakowania oraz gospodarkę numerami partii względem wersji szklanej.

Kompletny system obejmuje 4–16 BioBLU, holder/Bioblock, napędy, MX4/4, MP8/MP4, sensory i dodatki, centralny PC, SQL Server, switch, analizatory i zdalny serwis. Każdy składnik otrzymuje model, serial, rewizję, firmware/software i mapowanie do toru.

Wersje 4/8/12/16 są zgrupowane, ponieważ powielają tę samą klasę stanowiska.

Identyfikacja BioBLU

Kontrola przed startem obejmuje opakowanie, integralność, porty, filtry, przewody, sensory, osadzenie i sprzęgnięcie napędu.

Organizacja torów równoległych

Mapa logiczna wiąże station, BioBLU/lot, motor, pH, DO, temperaturę, gaz, pompy, addition bottles, OD/GA/PAT, sample line oraz warunek DoE.

Napęd i ograniczenia naczynia

Test na wodzie lub bezpiecznym medium potwierdza ruch przed inokulacją.

MX4/4, gazy i kaskada DO

Konfiguracja cell culture używa gazów air, N2, O2 i CO2. Zakres do 50 sL/h jest wartością rodziny, a tabela producenta podaje osobną granicę dla CO2.

Sam przepływ nie wykryje zamiany O2 z N2.

Kaskada DO przez stężenie O2 i gas flow jest konfigurowana za pomocą progów, kolejności, ramp, limitów, histerezy i anti-windup.

MP8 i MP4 przy małych objętościach

Deklarowane do 420 mL/h dla MP8 i do 5 L/h dla MP4 wielokrotnie przekracza minimalne 320 mL.

Karta kanału obejmuje pompę, głowicę, wąż, medium, direction, calibration factor, limit, station i fizyczny pojemnik.

Bioblock i kontrola temperatury

Profil używa najniższego ograniczenia naczynia, sensora i procesu.

Historian zapisuje SP/PV/output dla każdej pozycji oraz parametry coolant.

Sensory, OD4, GA4 i EGC4

OD4, GA4, EGC4 oraz zewnętrzne analizatory dostarczają dane do obserwacji albo sterowania.

Autosampler i linie próbkowe

Historia zaworów, pomp, płukania i mapping pomaga rozstrzygnąć przyczynę.

Centralny DASware i SQL Server

Utrata PC jest testowana dla napędów, gazów, pomp i temperatury.

Sieć, porty i zdalny dostęp

Lista portów powstaje z as-built, konfiguracji hosta/switcha oraz obserwacji pasywnej. Każdy przepływ ma source, destination, port/protocol, cel, uwierzytelnianie i właściciela.

Komponenty wersjonowane osobno

Platforma obejmuje Bioblock, MX4/4, pompy, napędy, analizatory, switch oraz peryferia.

Wyniki pełnego researchu Eppendorf i New Brunswick

Model i platforma

Karta opisuje Eppendorf DASGIP Cell Culture Single-Use 4–16. Udokumentowana skala: 320 mL–1,25 L; 4/8/12/16 naczyń single-use. DASware control jest platformą SCADA dla DASbox i DASGIP. Materiały wersji 6 pokazują logowanie, równoległy Process View, trendy i edytor skryptów; system może monitorować i sterować maksymalnie 24 bioreaktorami.

Naczynie procesowe, control station, komputer z oprogramowaniem oraz integracja nadrzędna są osobnymi warstwami. Przejęcie marki New Brunswick przez Eppendorf nie zmieniło automatycznie elektroniki ani oprogramowania historycznych BioFlo.

Udokumentowane oprogramowanie

DASware control 6 jest oferowany jako SCADA dla DASbox i DASGIP. DASware connect przedstawia integrację systemu bioprocesowego z klientem zewnętrznym przez OPC. BioCommand pozostaje odrębną platformą właściwą dla wielu starszych urządzeń New Brunswick.

Oficjalny ekran logowania DASware control 6; nie jest lokalnym HMI historycznego New Brunswick.

Oficjalny Process View i trendy DASware control 6.

Oficjalny diagram warstwy integracyjnej DASware connect.

Dodatkowy materiał ilustracyjny
