- Producent urządzenia / marka
- Eppendorf
- Grupa katalogowa
- Eppendorf / New Brunswick
- Rodzaj pozycji
- nowy / konfigurowalny produkt producenta
- Model / rodzina
- BioFlo 720
- Typ rekordu
- produkcyjny kontroler bioreaktora single-use
- SKU / numer katalogowy
- 1385200011 / 1385200111
- Skala
- 50–500 L bieżąco; broszura 2022: do 2000 L
- Architektura sterowania
- C8 — DCS lub automatyka zakładowa
- Ryzyko rebrandingu
- niskie — BioFlo 720 ma exact SKU i pakiet aktualizacji Eppendorf; współpraca z Thermo Scientific HyPerforma dotyczy kompatybilnego vessel i nie jest dowodem rebrandingu kontrolera.Podstawa: exact-update-package; sprawdzono: 2026-09-07
- Niepewność BOM
- umiarkowana — BioFlo 720 ma rozpoznane warianty pomp, Revision 02.01 i klasę ARM Cortex-A9/Linux/Qt/Yocto z payloadu, lecz exact SoC, PCB, storage, rewizje modułów i zakres wspieranego SUB wymagają potwierdzenia.Podstawa: exact-update-package; sprawdzono: 2026-09-07
- Powiązane modele i konfiguracje
- Eppendorf BioFlo 320 plus — rodzina
Eppendorf BioFlo 120 — rodzina - Oprogramowanie obsługujące
-
DASwareEppendorf
BioCommandEppendorf / New Brunswick Scientific
Indeks danych technicznych
Parametry urządzenia i wariantów
Skala i wydajność
| Parametr | Wartość |
|---|---|
| Naczynia | single-use; HyPerforma 5:1, elastyczne SUB/BPC |
Interfejsy, sieć i protokoły
| Parametr | Wartość |
|---|---|
| Protokół | OPC UA |
Oprogramowanie i firmware
| Parametr | Wartość |
|---|---|
| System operacyjny | Linux |
Bezpieczeństwo IT
| Parametr | Wartość |
|---|---|
| Zdalne sterowanie kontrolerem | VNC |
Pozostałe potwierdzone parametry
| Parametr | Wartość |
|---|---|
| Gazy | air, O2, N2, CO2; single/dual sparge, overlay, CO2 stripping |
| Flow | 0,01–5 lub 0,04–20 SLPM; MFC turndown do 500:1 |
| Supply | max 25 psig / 1,72 barg |
| Exhaust | max 0,5 psig / 0,035 barg; electric heater band |
| Sensory | pH/DO analog, ARC, ISM; CO2 ISM; RedOx analog/ISM |
| 314D | 3 szt., ±20–100 rpm, 1,2–300 mL/min |
| 520R2 | 2 opcjonalne, ±2,2–220 rpm, 0,92–3300 mL/min |
| external 120u | do 2, 0,1–200 rpm, 0–120 mL/min |
| Sprzęt i komponent | 3 × Watson-Marlow 314 |
| Sprzęt i komponent | 3 × 314 + 2 × 520 |
| Oprogramowanie lub tryb | BioFlo 720 Revision 02.01 — 2024-06-14 |
| Oprogramowanie lub tryb | Qt 5 / Yocto Sumo lineage / glibc 2.27 — z payloadu |
| Oprogramowanie lub tryb | x11vnc i OPC UA — obecne w artefaktach |
| Sprzęt i komponent | zakres skali rekordu: 50–500 L bieżąco; broszura 2022: do 2000 L |
| Sprzęt i komponent | naczynie, control station, PC i integracja nadrzędna są osobnymi elementami BOM |
| Sprzęt i komponent | dokładny typ spargera, impellerów, sensorów, pomp, MFC i termiki wynika z SKU |
| Sprzęt i komponent | zmiana BioBLU wymaga ponownej weryfikacji skal I/O, obrotów, gazów i limitów pomp |
| Sprzęt i komponent | dla systemu legacy należy zinwentaryzować kable szeregowe, konwertery i serial servers |
| Sprzęt i komponent | part/lot disposable musi być powiązany z batch record |
| Oprogramowanie lub tryb | właściwy kontekst software: kontroler Eppendorf dobrany do naczynia oraz opcjonalna warstwa DASware |
| Oprogramowanie lub tryb | DASware control 6 dokumentuje logowanie, widok równoległy, trendy i skrypty |
| Oprogramowanie lub tryb | BioCommand jest osobną platformą historyczną i nie jest tożsamy z DASware |
| Oprogramowanie lub tryb | wersje local firmware, OS, bazy, licencji i aplikacji identyfikuje się oddzielnie |
| Oprogramowanie lub tryb | backup musi obejmować projekt/control station, receptury, bazę, konta, sterowniki i licencję |
| Oprogramowanie lub tryb | brak CVE po nazwie urządzenia nie obejmuje Windows, OPC, bazy, konwertera ani runtime SCADA |
| Oprogramowanie lub tryb | zgodność regulacyjna wymaga testu kont, audit trail, retencji i restore |
szacunkowy przedział zakupowy
Cena i podstawa wyceny
- Czego dotyczy kwota
- Szacunek dla sprawnego, kompletnego stanowiska odpowiadającego karcie „BioFlo 720” (50–500 L bieżąco; broszura 2022: do 2000 L), przed kosztami VAT, transportu, FAT/SAT, kwalifikacji, materiałów jednorazowych i integracji zakładowej.
- Metoda
- Nie znaleziono publicznej ceny dokładnie tej konfiguracji. Przedział wyznaczono z segmentu P5, skali i złożoności sterowania C8, a następnie skonfrontowano z punktem rynkowym: BioNex — używany/refurbished DASGIP za 18 200 USD. To estymacja planistyczna, nie oferta.
- Pewność
- niska
- Weryfikacja
- 2026-09-03
Źródło / punkt porównawczy: BioNex — używany/refurbished DASGIP za 18 200 USD.
Zastosowania
Ustalenia pierwszej fazy
Produkcja single-use z HyPerforma 5:1, ARM/Linux/Qt, VNC, OPC UA, BioCommand, Auto Inflate/Calibrate i Scale Up Assist.
Źródła identyfikacji
- oficjalna karta produktu Eppendorf
- oficjalna broszura BioFlo 720
- oficjalny pakiet Revision 02.01
- Eppendorf — oficjalny katalog bioprocess 2022, BioBLU, DASbox, DASGIP i BioFlo 320
- Eppendorf — oficjalna karta DASware control
- Eppendorf — oficjalne wsparcie i aktualizacje BioFlo 320
- Eppendorf — Application Note 409, DASbox/BioFlo 320 i numery BioBLU
- Eppendorf — oficjalny zakres maintenance, kalibracji i wsparcia bioprocess
Ostatnia kontrola rekordu: 2026-09-09.
BioFlo 720 jest mobilnym kontrolerem jednego bioreaktora single-use do hodowli komórek w skali pilotowej i produkcyjnej. Bieżąca karta deklaruje zgodność z Thermo Scientific HyPerforma 5:1 SUB 50–500 L, a broszura z 2022 r. podawała 50–2000 L. Sterownik ma 15,6-calowy ekran, ARM/Linux/Qt, zdalny VNC, OPC UA, sensory analogowe i cyfrowe ARC/ISM oraz do pięciu zintegrowanych pomp Watson-Marlow.

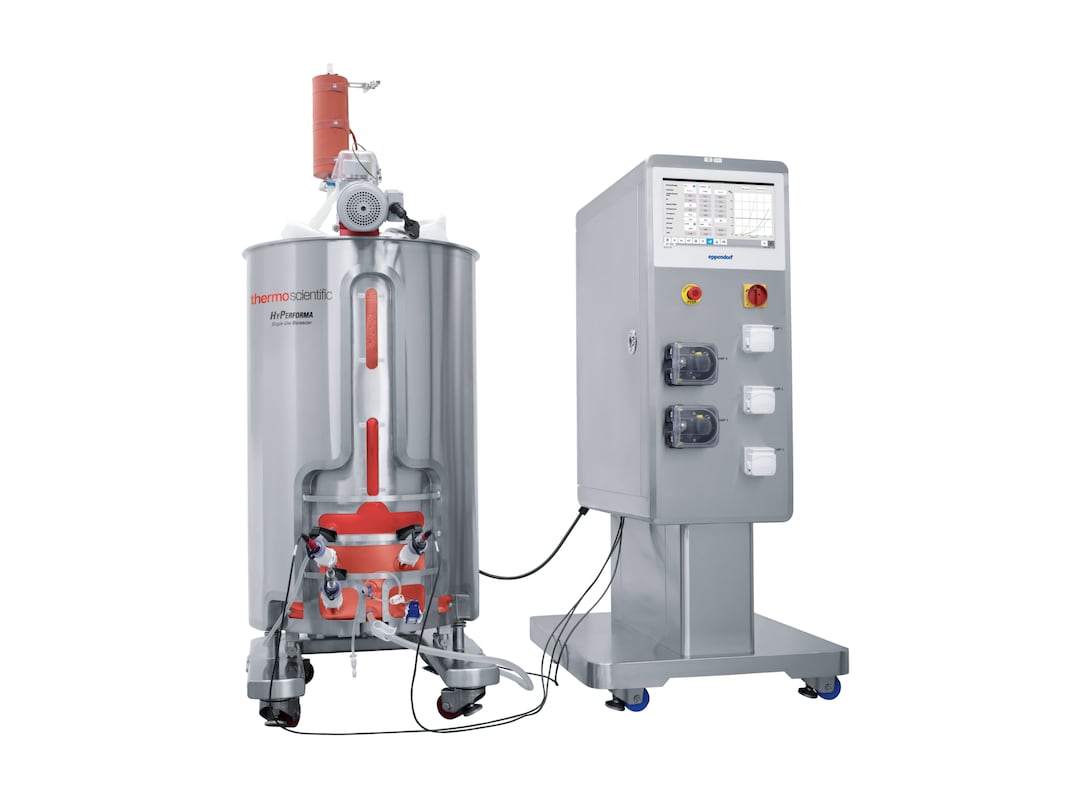

BioFlo 720 z Thermo Scientific SUB. Źródło obrazu: www.eppendorf.com.
Warianty i cena
| SKU | Pompy zintegrowane | Cena na karcie DK 4.09.2026 |
|---|---|---|
1385200011 |
3 × Watson-Marlow 314 | 47 280 EUR |
1385200111 |
3 × 314 + 2 × 520 | 56 620 EUR |
Oba SKU mają 200–240 V, 50/60 Hz.
Skala i rozbieżność 500/2000 L
Bieżąca karta mówi o HyPerforma 5:1 od 50 do 500 L i ogólnie „50 L and up”. Broszura A761711020/GB3/0.5T/0422 deklarowała 50, 100, 250, 500, 1000 i 2000 L.
Sterownik obsługuje jeden reaktor. Ma 806 × 870 × 1603 mm, footprint 0,70 m², masę bieżąco 177 kg (broszura: 178 kg), zasilanie 200–240 VAC 50/60 Hz, 1200 VA single-phase, IEC 60309 6H.
Automatyzacja procesu
Auto Calibrate polaryzuje i kalibruje równolegle sensory DO. Auto Inflate prowadzi trzy fazy napełnienia worka: początkowe powietrze, pauza na korekty i końcowe inflating; limity są modyfikowalne. Scale Up Assist wylicza parametry dla stałego P/V albo tip speed i automatycznie wstawia vessel data.
Te funkcje redukują pracę operatora; zwiększają znaczenie poprawnego vessel profile.
Firmware/software 02.01
Centrum Eppendorf publikuje Revision 02.01 z 14 czerwca 2024 r. Zmiany: Hamilton ARC compatibility, All stop oraz Scale Up Assist dla custom vessels i BioFlo 320 water-jacketed vessels.
ZIP zawiera instrukcję oraz self-extracting Windows PE Update_BF720_02010053.exe (27 738 112 B, SHA-256 e763da5861115864372bcf866c97c47fcbceb6968aaeac2cfa6667c0d2c50ac4).
Ustalenia z analizy pakietu
Wniosek o ARM/Linux/Qt/OPC UA/x11vnc jest oparty na oficjalnym payloadzie, nie na oględzinach urządzenia.
VNC
Broszura jawnie podaje Remote control: Yes, remote VNC. Payload potwierdza x11vnc.
OPC UA i BioCommand
Payload zawiera implementację opcuasvr; broszura promuje BioCommand SCADA oraz BioCommand Batch Control Plus dla procesów pod 21 CFR Part 11.
ARM/Linux i storage
Yocto Sumo i glibc 2.27 w artefaktach z 2022 r. wskazują starszy embedded stack.
Sensory ARC/ISM i porty szeregowe
Revision 02.01 dodaje Hamilton ARC.
ttymxc1/ttymxc3 wskazuje natywne UART platformy i.MX.
Pompy i All stop
Opcjonalne 520R2 dochodzą do 3,3 L/min.
Revision 02.01 dodaje All stop.
Komponenty oprogramowania
Stos obejmuje Linux, glibc, Qt, x11vnc i OPC UA.
Vessel profile i receptura
Profil naczynia jest krytycznym obiektem bezpieczeństwa, ponieważ Auto Inflate i Scale Up Assist używają jego geometrii oraz limitów.
Druga osoba porównuje profil z etykietą SUB, fizycznymi gazami, zakresami MFC, pompami i schematem.
Master recipe jest utrzymywana poza kontrolerem z wersją, właścicielem, zatwierdzeniem i SHA-256.
Aktualizacja i kontrola nośnika
Zachowuje się oryginalny ZIP, EXE, payload, źródłowy URL, datę i hashe.
Przegląd okresowy
Przegląd porównuje SKU, hardware, build, profile, sensory, MFC, pompy, konta, certyfikaty, usługi, receptury, alarmy, interlocki i backup z baseline. Obejmuje stan wsparcia Yocto/Linux/Qt/x11vnc/OPC; podatność przypisuje dopiero po potwierdzeniu wersji i backportów.
Wyniki pełnego researchu Eppendorf i New Brunswick
Model i platforma
Karta opisuje Eppendorf BioFlo 720. Udokumentowana skala: 50–500 L bieżąco; broszura 2022: do 2000 L. Sterowanie stanowi control station Eppendorf, opcjonalnie połączona z DASware lub BioCommand zgodnie z konfiguracją danego produktu.
Naczynie procesowe, control station, komputer z oprogramowaniem oraz integracja nadrzędna są osobnymi warstwami. Przejęcie marki New Brunswick przez Eppendorf nie zmieniło automatycznie elektroniki ani oprogramowania historycznych BioFlo.
Udokumentowane oprogramowanie
DASware control 6 jest oferowany jako SCADA dla DASbox i DASGIP. DASware connect przedstawia integrację systemu bioprocesowego z klientem zewnętrznym przez OPC. BioCommand pozostaje odrębną platformą właściwą dla wielu starszych urządzeń New Brunswick.
Oficjalny ekran logowania DASware control 6; nie jest lokalnym HMI historycznego New Brunswick.
Oficjalny Process View i trendy DASware control 6.
Oficjalny diagram warstwy integracyjnej DASware connect.
Dodatkowy materiał ilustracyjny
Źródła
- Eppendorf — BioFlo 720, bieżąca karta — specyfikacja, SKU, ceny i zdjęcia; dostęp 4.09.2026.
- Eppendorf — BioFlo 720 Scale Up, broszura — 50–2000 L, VNC, pompy i software.
- Eppendorf — Software Downloads — Revision 02.01 z 14.06.2024.
- Oficjalny pakiet Revision 02.01 — SHA-256
846ddd035c4e8ae32918c33d861c6ba02a41666ec61d3cac919e537e341b05a5; analizowany statycznie, bez uruchamiania.
